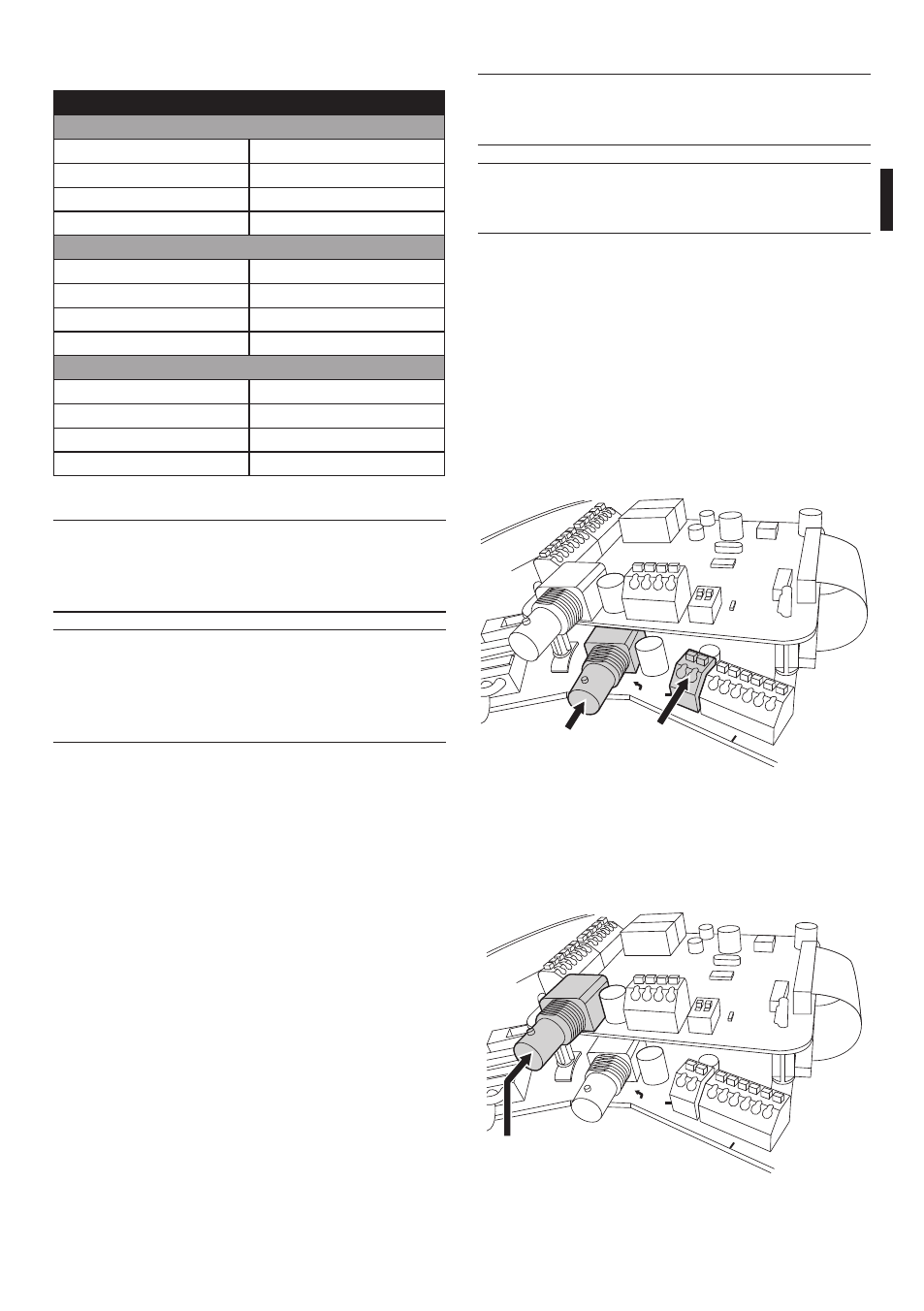

7.1.4 Connexion des câbles vidéo
h L'installation est du type CDS (Cable
Distribution System), ne pas la connecter à
des circuits SELV.
h Pour réduire les risques d’incendie, utiliser
uniquement des câbles de dimensions
égales ou supérieures à 26AWG.
7.1.4.1 Connexion de la vidéo principale
Le signal vidéo est présent sur les connecteurs J5 et
J7 de la carte. Toujours utiliser un seul connecteur.
Connecteur J5: Raccorder l'écran et le câble central
aux bornes GND et CVBS.
Connecteur J7: Brancher le câble coaxial au
connecteur BNC (non fourni), puis le brancher au
connecteur J7.
Les bornes acceptent des câbles d'une section
comprise entre 1.5mm
2 (AWG16) et 0,5mm 2 (AWG30).
SGND
VIDEO OUT
CVBS
GND
A
B
A
B
SGND
RS485-1
RS485-2 SGND
A B SW1
1 2
TH IC11
J7
J5
Fig. 13
7.1.4.2 Connexion de la vidéo secondaire
Connecteur CN3: Brancher le câble coaxial au
connecteur BNC (non fourni), puis le brancher au
connecteur CN3.
SGND
VIDEO OUT
CVBS
GND
A
B
A
B
SGND
RS485-1
RS485-2 SGND
A B SW1
1 2
TH IC11
CN3
Fig. 14
Connecter les câbles d'alimentation au borne comme
décrit dans le tableau ci-dessous:
CONNEXION LIGNE ALIMENTATION
Alimentation 24Vac
Couleur
Bornes
Défini par l'installateur (N) Neutre
Défini par l'installateur (L) Fase
Jaune/Vert Terre
Alimentation 230Vac
Couleur
Bornes
Bleu (N) Neutre
Marron (L) Phase
Jaune/Vert Terre
Alimentation 120Vac
Couleur
Bornes
Bleu (N) Neutre
Marron (L) Phase
Jaune/Vert Terre
Tab. 01
h Seulement pour les produits marqués UL
destinés au marché de l'Amérique du Nord,
utiliser un transformateur UL listed, en
classe 2.
h Pour connecter la ligne d'alimentation
utiliser le junction-box UPTJBUL spécifique.
Pour plus d'informations, se référer au
manuel d'utilisation et d'installation du
produit.
