2 Conexión
Sp
R L
Y PB PR
525i
(480i)
525p
(480p)
AUTO
PAL
MENU
SELECT
NTSC
AV1(RGB)
-TV
AV2
COAX OPT
AC IN
AUDIO OUT
VIDEO OUT S-VIDEO OUT
CONTROL TV SYSTEM DIGITAL OUT
IN OUT
COMPONENT VIDEO OUT
1
1 2 1 2
2
1
2
AV CONNECTOR
1 3
2
COAX
OPT

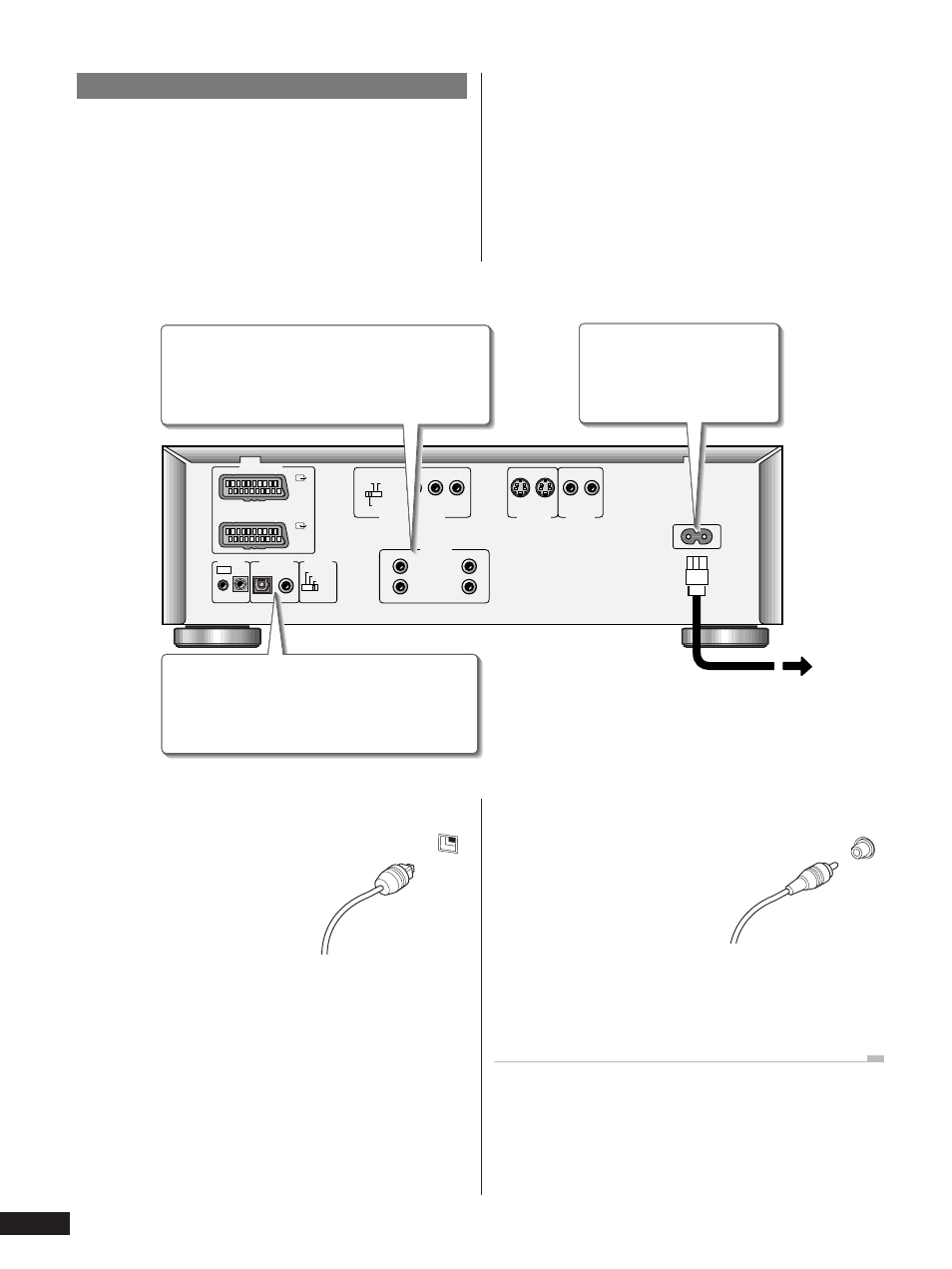

Conexiones de audio del sistema de cine en casa
Importante: Antes de realizar o cambiar las conexiones del panel
posterior, asegúrese de que todos los componentes están apagados y
desenchufados.
Este reproductor genera salidas de audio multicanal en formato
digital. Consulte el manual de su amplificador/receptor para ver con
qué equipo es compatible (especialmente con qué tipo de formatos
digitales —Dolby Digital, DTS, etc.—y qué tipo de señal puede
descodificar).
Conexión de cables ópticos
Antes de enchufar un cable óptico, retire
la cubierta protectora de la toma óptica.
Los cables ópticos únicamente pueden
conectarse en una dirección; por tanto,
asegúrese de que la clavija está
correctamente orientada con la toma
antes de insertarlo. Deberá oír un “clic”
cuando esté completamente insertada.
Conexión de cable coaxiales
Utilice un cable de interconexión con
una clavija de patillas (denominada
también RCA o fono) en cada extremo
para conectar tomas digitales de tipo
coaxial. Asegúrese de que queda
completamente insertada.
Conexión de cables de audio analógico
Asegúrese de insertar completamente cada clavija para que la
conexión sea perfecta. Las clavijas y las tomas están codificadas
mediante colores para facilitar la conexión.
Si su amplificador tiene entradas analógicas, conéctelos
a las entradas izquierda/derecha. Si no, conéctelos a un
par de entradas de estéreo.
Conéctelo a la entrada coaxial u óptica de su
amplificador, si éste tiene entradas digitales.
Enchúfelo en una toma
mural de CA estándar.
