19
2 Anslutningar
Sw
Nederlands
Svenska
R L
Y PB PR
525i
(480i)
525p
(480p)
AUTO
PAL
MENU
SELECT
NTSC
AV1(RGB)
-TV
AV2
COAX OPT
AC IN
AUDIO OUT
VIDEO OUT S-VIDEO OUT
CONTROL TV SYSTEM DIGITAL OUT
IN OUT
COMPONENT VIDEO OUT
1
1 2 1 2
2
1
2
AV CONNECTOR
1
2 3

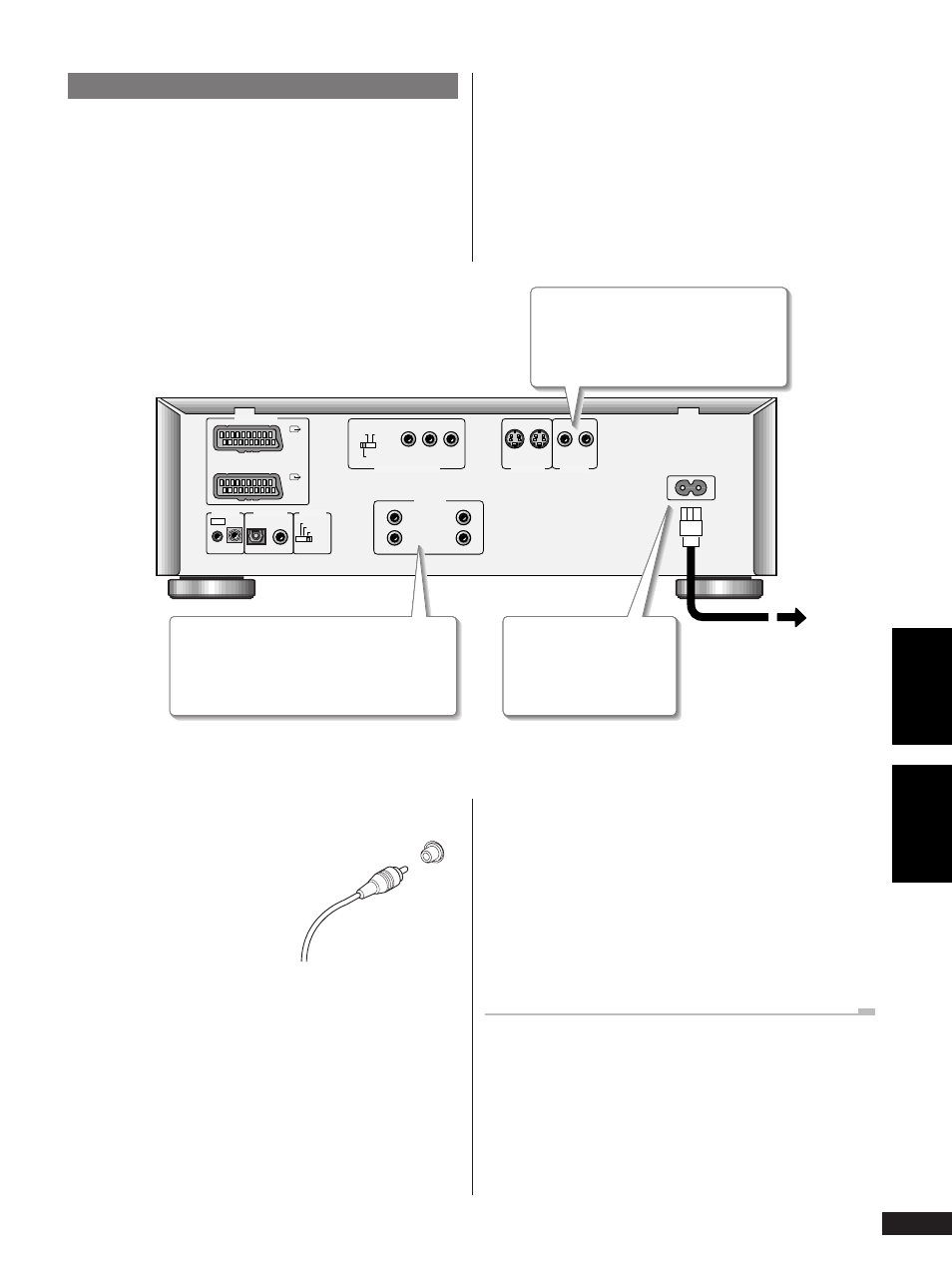

Enkel installation
Viktigt: Innan du gör några anslutningar på bakpanelen skall du
stänga av alla komponenter i anläggningen och koppla loss deras
stickproppar från eluttagen.
Anvisningarna i detta kapitel är allt du behöver för att komma igång
direkt och se DVD-videoskivor. Både ljud och bild sänds direkt till
TV:n via den medlevererade ljud- och videokablarna. Se
sid 23
och 27 angående andra anslutningar.
Anslutning av ljud/ och videokablar
Stick in kontakterna helt i
anslutningarna. Kontakterna och
anslutningarna har färgkodats för att
underlätta anslutningarna.
Anslutning av systemkontrollkablar
Använd en kabel med stereo minikontakter (medföljer ej) för att
ansluta
CONTROL OUT på din Pioneer förstärkare/receiver till
CONTROL IN på DVD-spelaren. Du kan då styra DVD-spelaren med
hjälp av förstärkarens/receiverns fjärrkontroll. Se bruksanvisningen
för din förstärkare/receiver för närmare anvisningar. Du kan ansluta
fler komponenter till anläggningen genom att ansluta
CONTROL
OUT på DVD-spelaren till
CONTROL IN på andra Pioneer-komponenter.
Anslut till en komposit videoingång på din
TV med hjälp av den gula videokabeln.
Anslut till ett eluttag i
väggen. Anslut till höger och vänster ljudingångar på din
TV med hjälp av den röda-vita stereoljudkabeln.
