20
2 Conexión
Sp
R
L
Y
PB
PR
525i
(480i)
525p
(480p)
AUTO
PAL
MENU
SELECT
NTSC
AV1(RGB)
-TV
AV2
COAX
OPT
AC IN
AUDIO OUT
VIDEO OUT
S-VIDEO OUT
CONTROL
TV SYSTEM
DIGITAL OUT
IN
OUT
COMPONENT VIDEO OUT
1
1
2
1
2
2
1
2
AV CONNECTOR
1
2
3
Ajuste sencillo
Importante: Antes de realizar o cambiar las conexiones del panel
posterior, asegúrese de que todos los componentes están apagados y
desenchufados.
Este ajuste sencillo es el conjunto mínimo de conexiones necesarias
para comenzar a ver los discos de vídeo DVD. El sonido y la imagen
llegarán al televisor a través de los cables de audio y vídeo
suministrados. Si desea información sobre otras posibles conexiones,
consulte las
páginas 24 y 28.

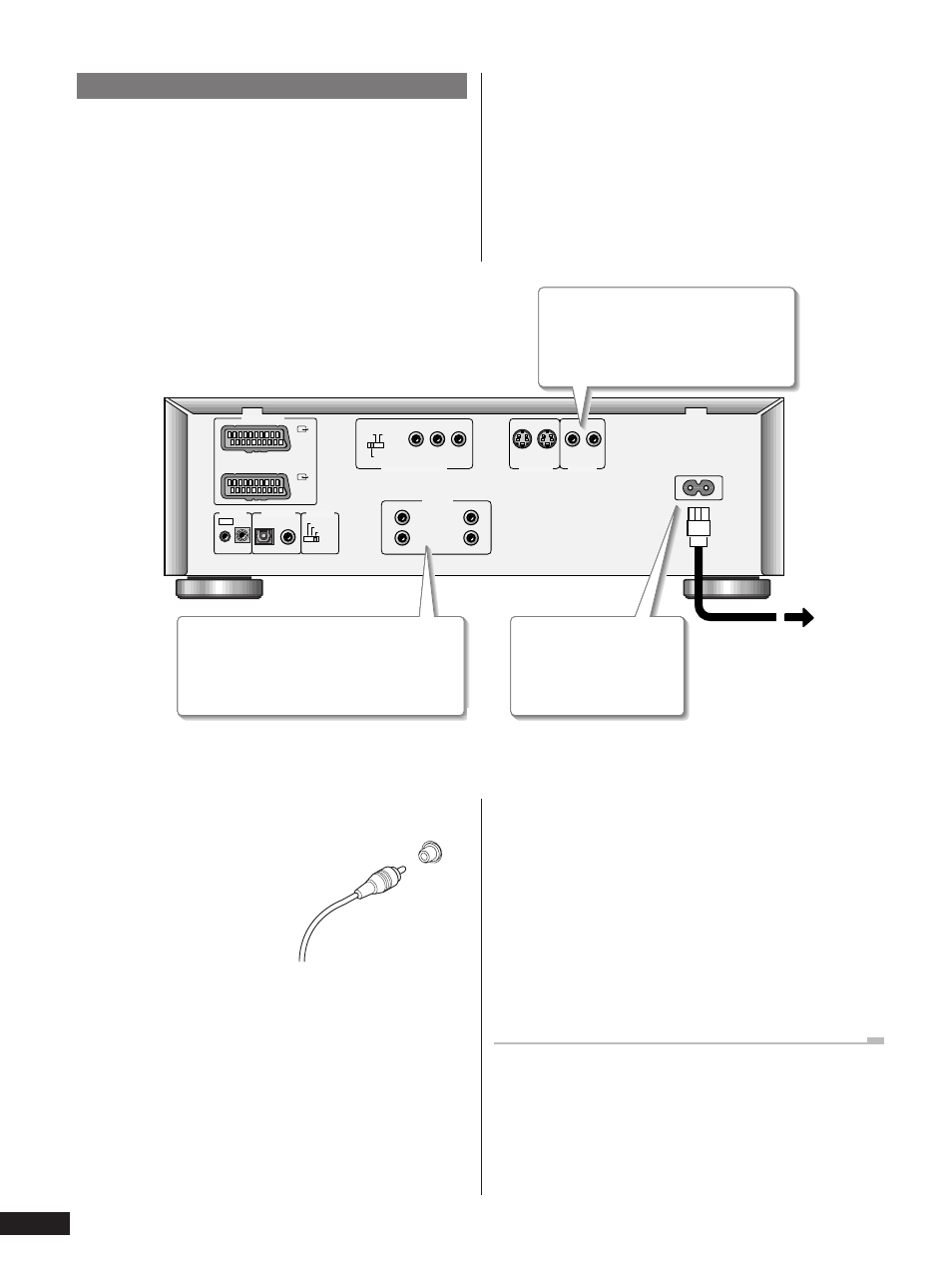

Conexión de los cables de audio y vídeo
Asegúrese de insertar completamente
cada clavija para que la conexión sea
perfecta. Las clavijas y las tomas
están codificadas mediante colores
para facilitar la conexión.
Conexión de los cables de control
Utilice un cable con una miniclavija de estéreo (que no se incluye)
para conectar la
CONTROL
OUT
de su amplificador/receptor
Pioneer a la
CONTROL
IN
de esta unidad. De este modo podrá
operar esta unidad con el mando a distancia del amplificador/
receptor. Si desea conocer instrucciones más detalladas, consulte el
manual de instrucciones que se facilita con su amplificador/receptor.
Puede añadir más componentes a la cadena conectando la
CONTROL
OUT
de esta unidad a la
CONTROL
IN
de otros
componentes Pioneer.
Conéctelo a una entrada compuesta de
vídeo en su televisor utilizando el cable de
vídeo amarillo suministrado.
Enchúfelo en una toma
mural estándar de CA.
Conéctelo a las entradas de audio estéreo de su
televisor utilizando el cable de audio estéreo
rojo/blanco.
