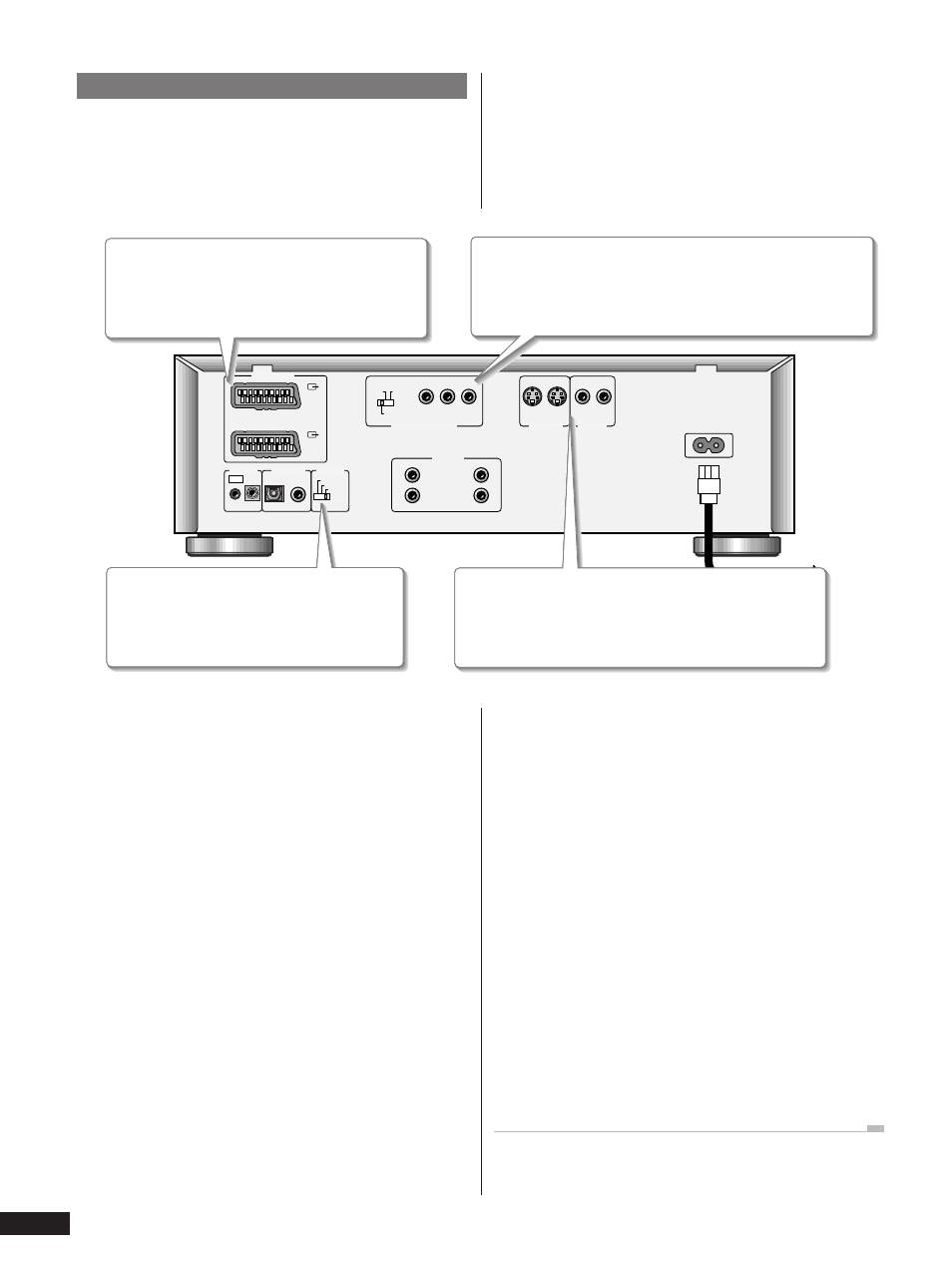

Conexiones de vídeo del sistema de cine en casa
Importante: Antes de realizar o cambiar las conexiones del panel
posterior, asegúrese de que todos los componentes están apagados y
desenchufados.
Este reproductor puede generar diferentes tipos de salida de vídeo.
Elija la más idónea para su sistema utilizando la guía que se facilita
a continuación.
Conexión de los cables SCART y S Vídeo
Los cables SCART y S vídeo solamente pueden enchufarse en una
dirección; por tanto, asegúrese de que la clavija está correctamente
orientada con la toma antes de insertarla. Insértelos completamente
para hacer bien la conexión.
Nota: El conector AV1(RGB)-TV puede tener una salida de
componente de vídeo compuesto, S vídeo o RGB; el conector
AV2
SCART solamente tiene salida de vídeo compuesto. Si conecta un solo
televisor, utilice el conector
AV1 (RGB)-TV. Puede seleccionar el
tipo de salida de vídeo cambiando el ajuste Video Out (Salida
de vídeo) en el Setup Menu.
¿S vídeo o vídeo compuesto?
S vídeo ofrecerá una imagen mejor; por tanto, si tiene una entrada S
vídeo, utilícela. Puede encontrar cables de S vídeo en cualquier
distribuidor audio/vídeo especializado.
Ajuste del conmutador de sistema TV
Ajuste el conmutador de TV SYSTEM para que coincida con el
sistema de televisión de su país o región. Si tiene un televisor
multisistema, puede visualizar ambas señales (PAL y NTSC), ajuste
este conmutador en
AUTO . De este modo podrá ver discos compactos
y discos DVD tanto PAL como NTSC.
Este sistema puede convertir NTSC a PAL; por tanto, ajustando este
conmutador en
PAL podrá ver cualquier disco (PAL o NTSC).
Este sistema también puede convertir PAL a NTSC, pero únicamente
para discos compactos de vídeo; por esto, si se ajusta el conmutador
en
NTSC quedará limitado a los discos DVD NTSC.
Ajuste del conmutador de componente de
vídeo
Únicamente necesitará ajustar este conmutador si utiliza un
televisor o monitor NTSC conectado a través de las salidas del
componente de vídeo de este reproductor. Este reproductor puede
producir una salida de vídeo NTSC como una señal entrelazada
estándar (el ajuste
525i(480i) ), o bien como una señal de
exploración progresiva no entrelazada (el ajuste 525p(480p) ).
No obstante, normalmente debe dejarlo ajustado en MENU y, de este
modo, este ajuste estará disponible en el menú de ajustes en pantalla
(Setup). Si ha elegido un ajuste en el menú Setup que es incompat-
ible con su televisor/monitor y no puede ver ninguna imagen,
cámbielo manualmente.
Si su televisor tiene una entrada SCART,
recomendamos que la utilice para conectarlo
directamente a las salidas
AV1(RGB)-TV o AV2 de
este reproductor.
Si su televisor tiene entradas de componente de vídeo en vez de una
entrada SCART, conéctelas a las tomas de salida
COMPONENT
VIDEO OUT de este reproductor.
Si no tiene disponible ninguna entrada SCART ni de
componente, conecte este reproductor al televisor o receptor AV
utilizando las tomas de
VIDEO OUT o salida S-VIDEO OUT .
Consulte los apartados Ajuste del sistema de TV y
Ajuste del conmutador de componente de vídeo
que se facilitan a continuación.
