10.8 Indbygning og tilslutning af en
højtaler
En valgfri 16 Ohm højtaler tilsluttes til klemmerne LS og +.
Højtaleren kan indbygges direkte i alarmcentralens
kabinet.
Alternativt kan højtaleren monteres ved siden af
alarmcentralen som en ekstra intern alarmering.
Afstanden til centralen bør ikke være større end 20 m.
10.9 Ekstra alarmudgange
Alarmcentralen råder på printkortets øvre kant over
tilslutninger for ekstra transistorudgange. Disse bruges
ved hjælp af det vedlagte stikkabel. I det følgende finder
du pin-belægningen af kablet. Vær venligst opmærksom
på, at kablets farvekoder ikke altid stemmer overens med
de nedenstående oplysninger.

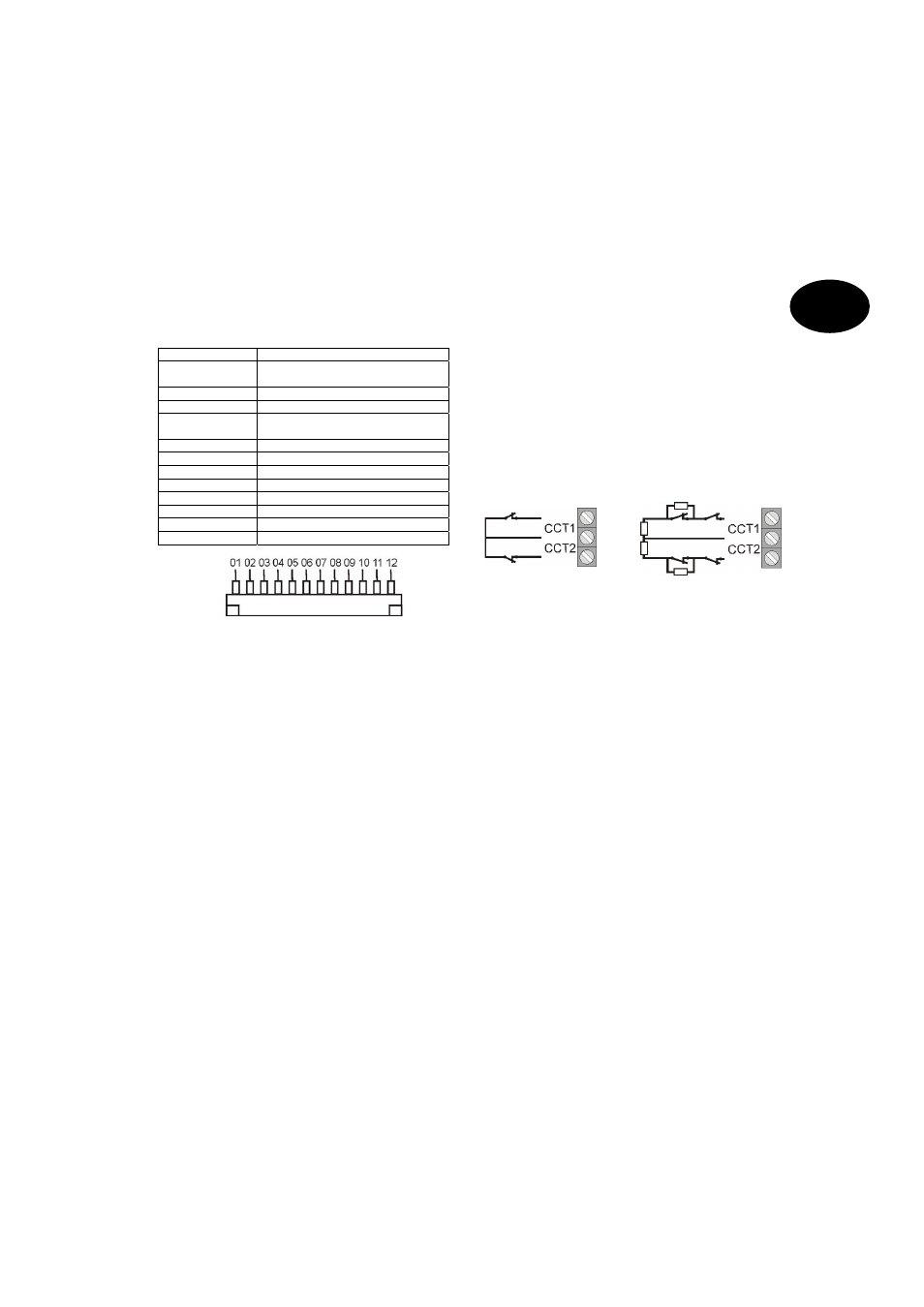

Farve Funktion
Rød (1)
+12V kontinuerlige
spændingsforsyning (500mA maks.)
Sort (2) Jord 0V kontinuerlig
Orange/Hvid (3) Ikke anvendt
Brun/Hvid (4) Fejlindgang fra telefonen ved mistet
forbindelse (+12V ved fejl)
Grå (5) Ekstra udgang 8
Hvid (6) Ekstra udgang 7
Lilla (7) Ekstra udgang 6
Blå (8) Ekstra udgang 5
Grøn (9) Ekstra udgang 4
Gul (10) Ekstra udgang 3
Orange (11) Ekstra udgang 2
Brun (12) Ekstra udgang 1
10.10 Relæmodul
I stedet for de ekstra transistorudgange har du mulighed
for at tilslutte et valgfrit relæmodul med otte skifterelæer.
Vær hertil venligst opmærksom på oplysningerne i
relæmodulet.
10.11 Modstande
Alarmsystemet kan overvåge zonerne på to måder.
A: Zone lukket NC (ingen modstand indsat)
B: Zone lukket 2,2kOHM (to modstande indsat)
I den første variant kan systemet kun genkende, om
zonen er blevet åbnet og registrerer en åbning altid som
en alarm i denne zone. Sabotagekontakterne af de
enkelte alarmer skal være tilsluttet separat til
alarmcentralens sabotagezone. De
tilslutningseksempler, der beskrives her, vedrører
variant A (uden modstande).
I den anden variant overvåges sabotagekontakten og
alarmkontakten i en zone. Alarmcentralen er herved i
stand til at skelne mellem, om det ved forandringen af
modstanden handler om en alarm eller en sabotage. Vær
opmærksom på, at der findes to forskellige
modstandsværdier.
A: 2,2kOhm (rød, rød, rød, guld)
B: 4,7kOhm (gul, lilla, rød, guld)
Vær opmærksom på alarmernes to indbygningsvarianter:
A:
B:
2,
2
kO h
Alarm-
kontakt
4,7kOh
4,7kOh
Sabotage-
kontakt
Sabotage-
kontakt
2,
2
kO h
Alarm-
kontakt
