13
DK
10 Oplysninger om kabelføring

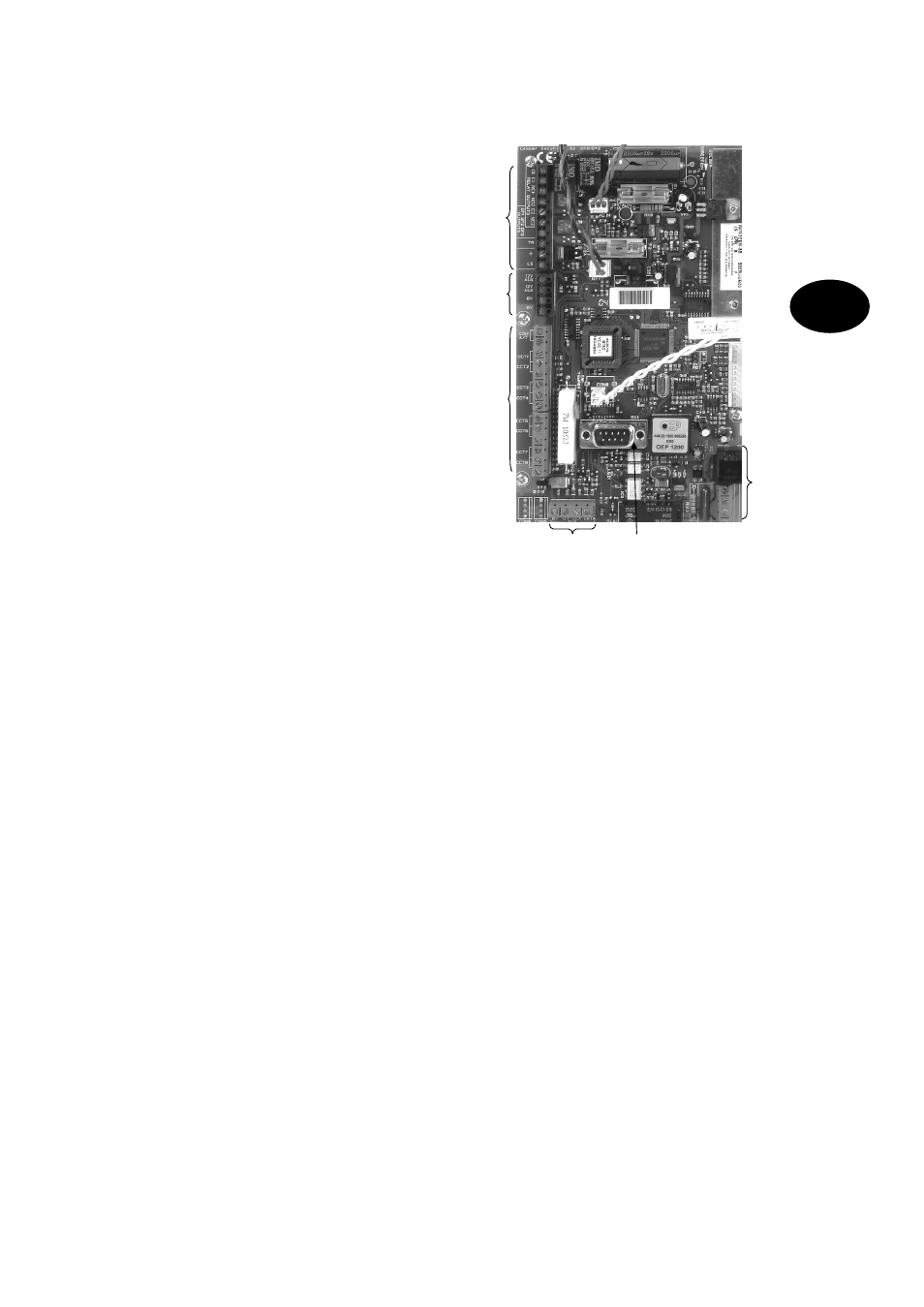

10.1 Central
Tilslutningsklemmerække for sabotage- og alarmzoner.
COM A/T: Tilslutninger for alarmernes sabotagezone
CCT 1…8: Tilslutninger for alarmzonerne 1-8
Tilslutningsklemmerække for 12V DC
spændingsforsyning af eksterne apparater (f.eks. alarmer)
AUX: +12V konstant spænding for alarmer
0V: 0V jord
Tilslutningsklemmerække for højtalere, progr. udgange og
sirenesabotage.
TR: Sabotageindgang for sirene.
+ / LS: Tilslutning for valgfri 16 Ohm højtaler til
afspilning af systemhændelser
OP3: Tilslutning for Open Collector-
transistorudgangen (f.eks. som
opkaldsapparatets triggersignal). Normaltilstand
12V, skifter til 0V.
RELAY
OUTPUTS: Tilslutninger for 2 relæer NC/NO
Tilslutningsklemmerække for betjeningspaneler
12V:
12V+ konstant spænding
0V: 0V jord
Data: Databus
Clock: Databus
5 Tilslutning for pc-datakabel
6 Tilslutninger telefonledning
2
3
4
1
5
6
1
2
3
4
