11
DK
Tilslutning af 230V strømforsyningen med primærsikring (T 250V, 250mA).
230VAC / 12VDC transformator.
Tilslutningsklemmerækker for sirene, blitz, progr. udgange, højtalere, 12VDC spændingsforsyning og
alarmzoner.
Tilslutning af alarmcentralkabinettets sabotagekontakt.
Tilslutningsklemmerække for nødstrømsakkumulatoren.
Tilslutningsklemmerække for betjeningspanelerne.
Tilslutningsklemme for de andre transistorudgange eller det valgfri relæmodul.
Plads til 12V nødstrømsakkumulatoren (7Ah) og kablerne.
Tilslutning for pc-datakabler.
Tilslutning for telefonledning.
Oplysning om 230 V-kabler:
Tilslut ikke strømmen allerede nu!

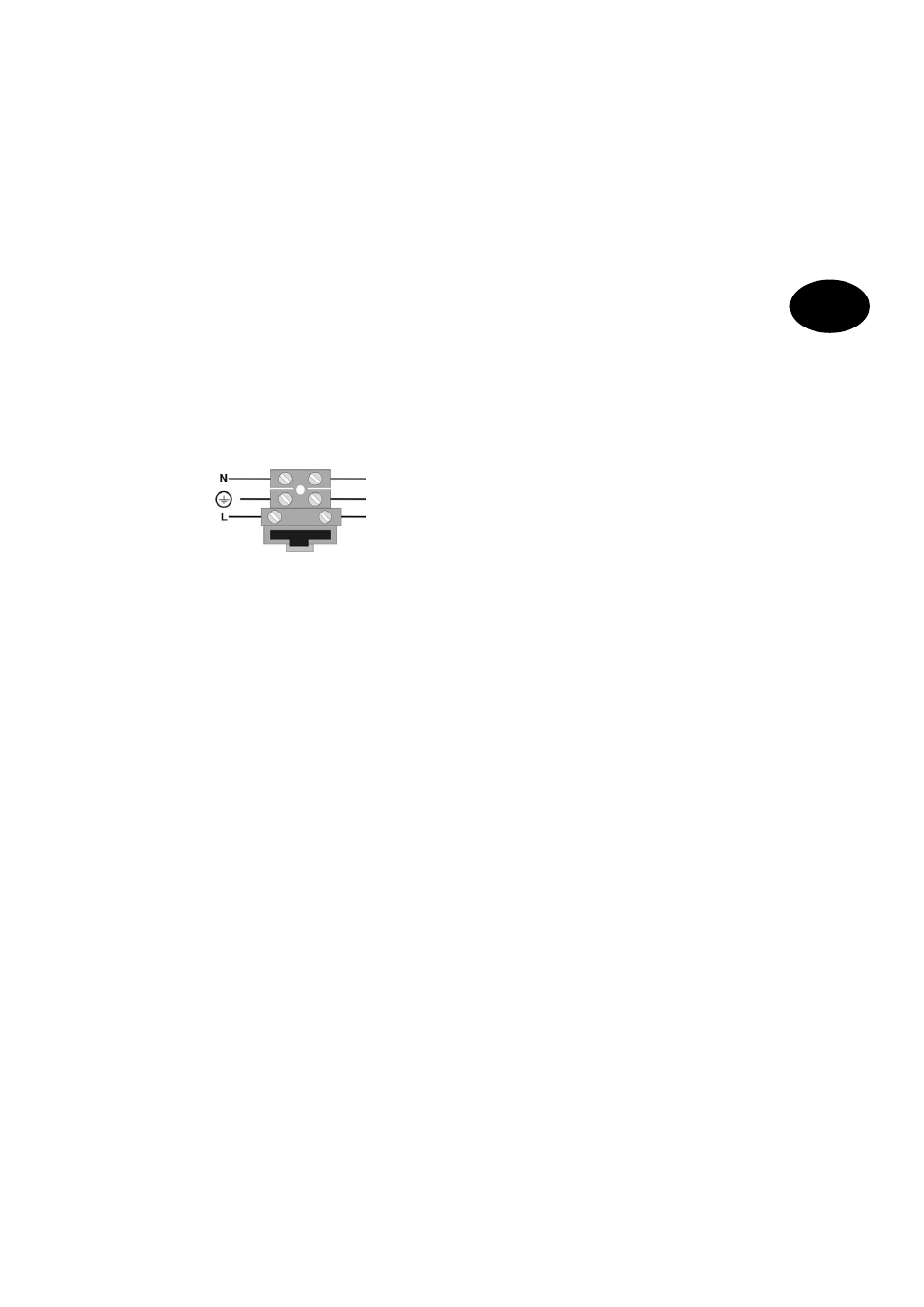

Forbind strømforsyningens tilslutningsklemme som følger:
1
Nulleder (blå)
Fase (sort)
Jord (grøn/gul)
2
1
3
4
5
6
7
8
9
