15
DK

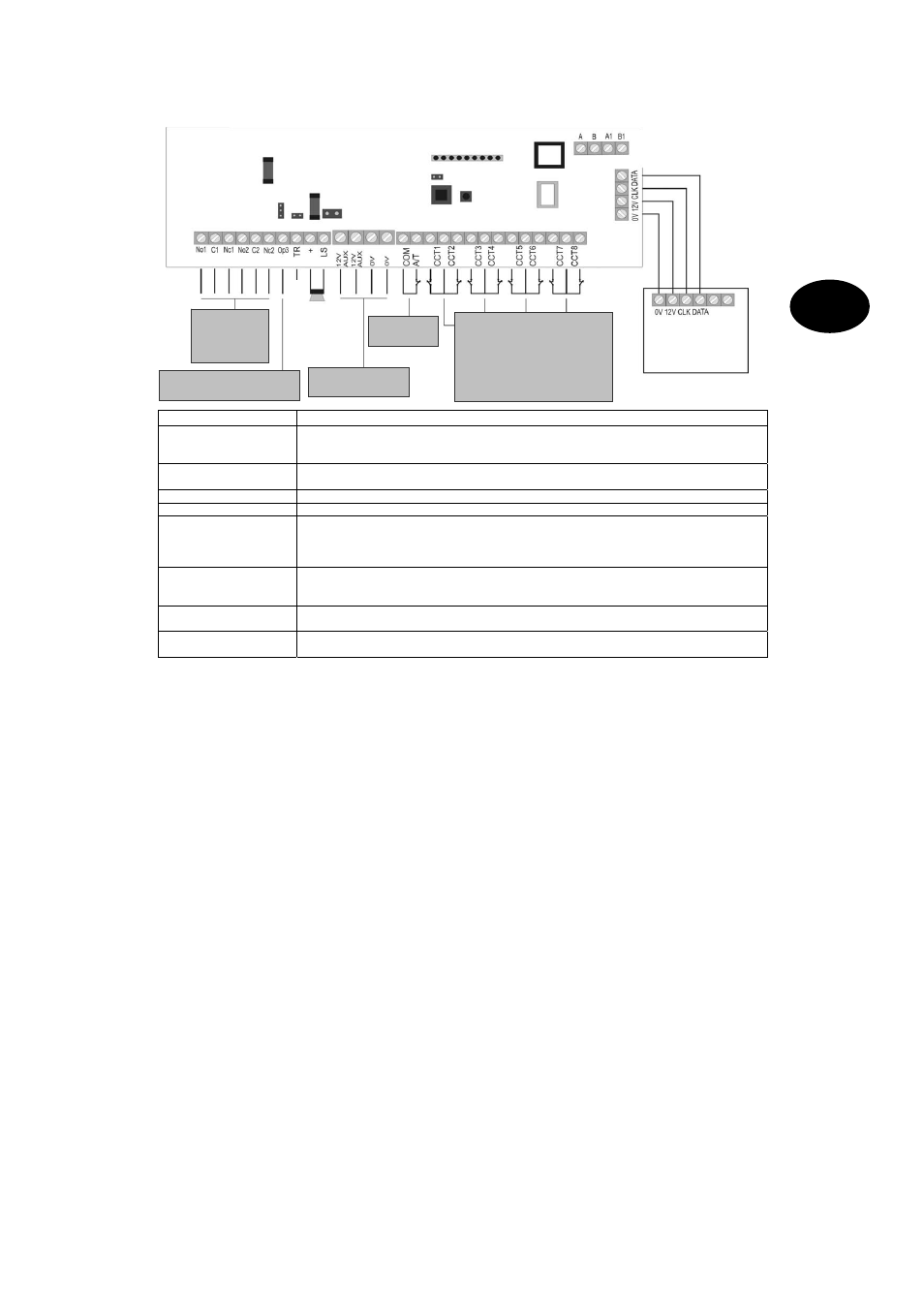

10.3 Oversigt printkort
Tilslutning Betydning
AC-tilslutning til
strømforsyning
(AC IN) Tilslutning af 230V strømforsyning
Kickstart bro (KS) Forbind begge kontakter af denne klembro, hvis du vil starte alarmcentralen uden 230V
spændingsforsyning.
Batteritilslutning ( + - ) Nødstrømsforsyningens tilslutningsstik (7Ah nødstrømsakkumulator)
COMMS-interface Tilslutning af de ekstra transistorudgange
Reset-bro (NVM RST) Forbind begge kontakter af denne klembro, hvis du vil nulstille alarmcentralen (inklusiv
koderne).
PROCEDURE: Afbryd spændingen (net + batteri) på systemet. Kortslut derefter NVM-
broen, og tilslut spændingen igen, indtil du hører betjeningspanelets signaltone.
Sikringer
(BAT F-2A / 12VAUX F-
1A) Erstat sikringer altid med sikringer af den samme type. Vær opmærksom på, at
sikringsholderne altid har en god kontakt med sikringerne, da det ellers kan føre til fejl.
Sabotagezone (COM /
A/T) Sabotageindgang for eksterne komponenter (alarmer, opkaldsapparater osv.)
VIGTIGT: Hvis sabotagezonen ikke anvendes, skal der indsættes en kabelbro!
Sirener sabotage indgang
(TR) Denne indgang skal ved selvforsynende sirenemodeller forbindes direkte med sirenens
sabotageudgang. Ellers skal sirenens sabotagekontakt indsættes i sløjfen mellem TR-
Programmerbar transistorudgang
(OP). Maks. strømforbrug af alle 12V spændingsforsyning
for komponenter (f.eks.
Sabotageindgan
g for eksterne
Alarmzoner 1 – 8 for NC-alarmkontakter
(f.eks. bevægelsesalarmer). Der kan ikke
tilsluttes NO-kontakter. Vær opmærksom på
at afslutte alarmzonerne med de respektive
modstande. Der skal alt efter
programmering indsættes to forskellige
modstande eller ingen modstand.
Sir.
Sabo.
indgang
Valgf
ri højt
aler
Betjeningspa
1A AUX-sikring for
spændingsforsynin
2A BAT-sikring for
batteriopladning
AC-
tilslutning
Kick
Star
Batteri-
tilslutning
COM-
Schnittstelle
NVM
R
EEPROM Sabotagelågkontak
t-
Lokal
download-
tilslutning
Tilslutninger for
telefonforbindelse
Programmerbare
potentialfri
relæudgange
(NC/NO) /
24VDC@1A
