9
DK

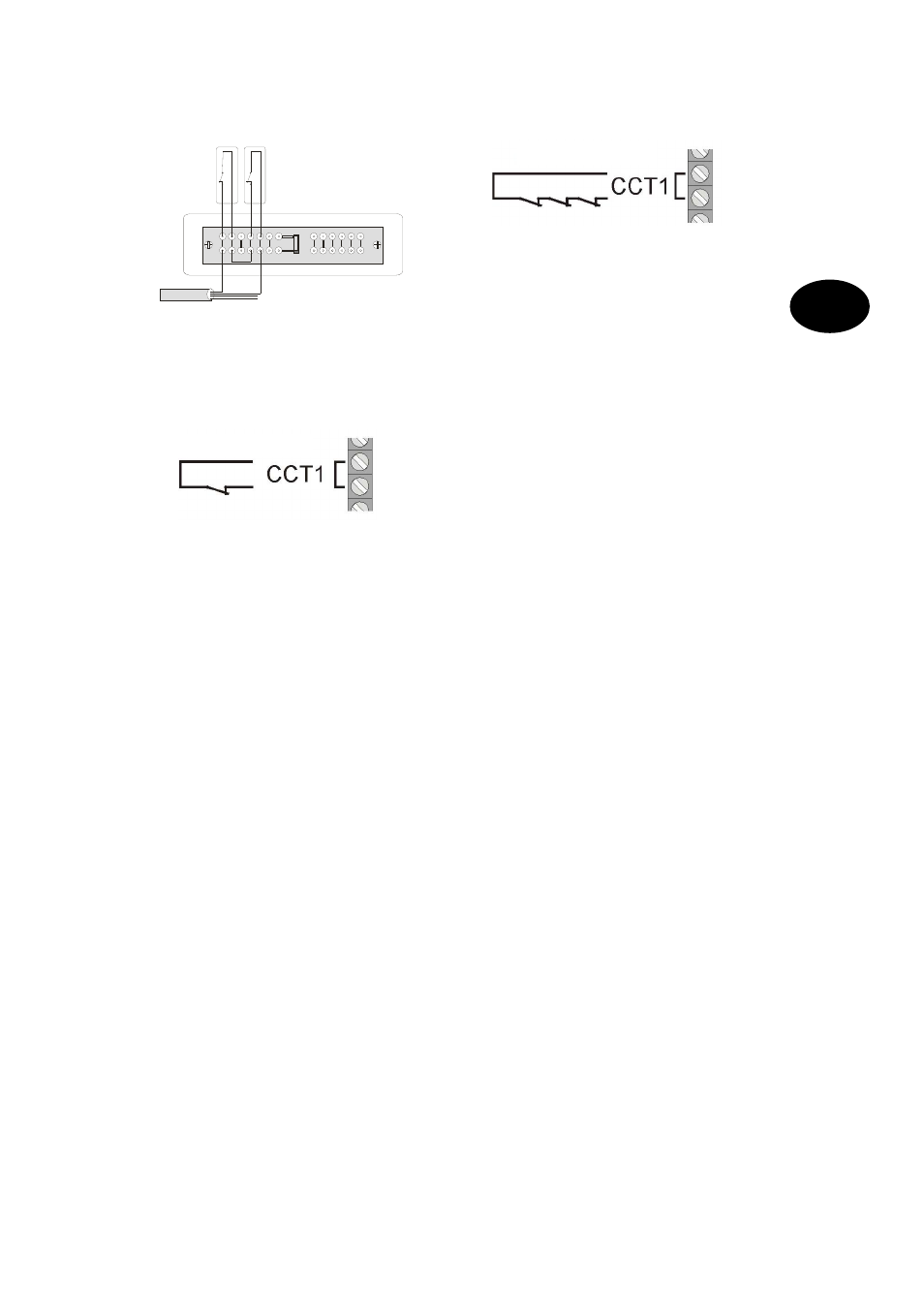

På det nedenstående billede får du en oversigt over den
korrekte anvendelse af loddefordelere ved tilslutningen af
flere alarmer i én alarmzone:
Som nævnt analyserer alarmcentralen alarmzonerne via
den eksisterende strøm. De fleste alarmer inden for
alarmteknikken er åbningskontakter, dvs. at alarmerne
ved en alarm afbryder strømmen i alarmzonen. Alarmerne
kaldes åbnere eller også NC-alarmer (normally closed) og
tilsluttes på følgende måde (Broen mellem CCT skal
fjernes):
Det er til dels nødvendigt at sammenslutte flere
alarmkontakter i en zone. Hertil skal du forbinde
åbningskontakterne i en serieforbindelse.
En tilslutning af sluttekontakter (NO-alarmer, normally
open), f.eks. af overfaldstrykkontakter, er ikke mulig på
Terxon MX.
Verteiler
NC-Alarmkontakt
(z.B. Öffnungsmelder)
Anschlusskabel zur Zentrale
NC-alarmkontakter
NC-alarmkontakt
(f.eks.
åbningsalarm)
Tilslutningskabel til central
NC-alarmkontakter
