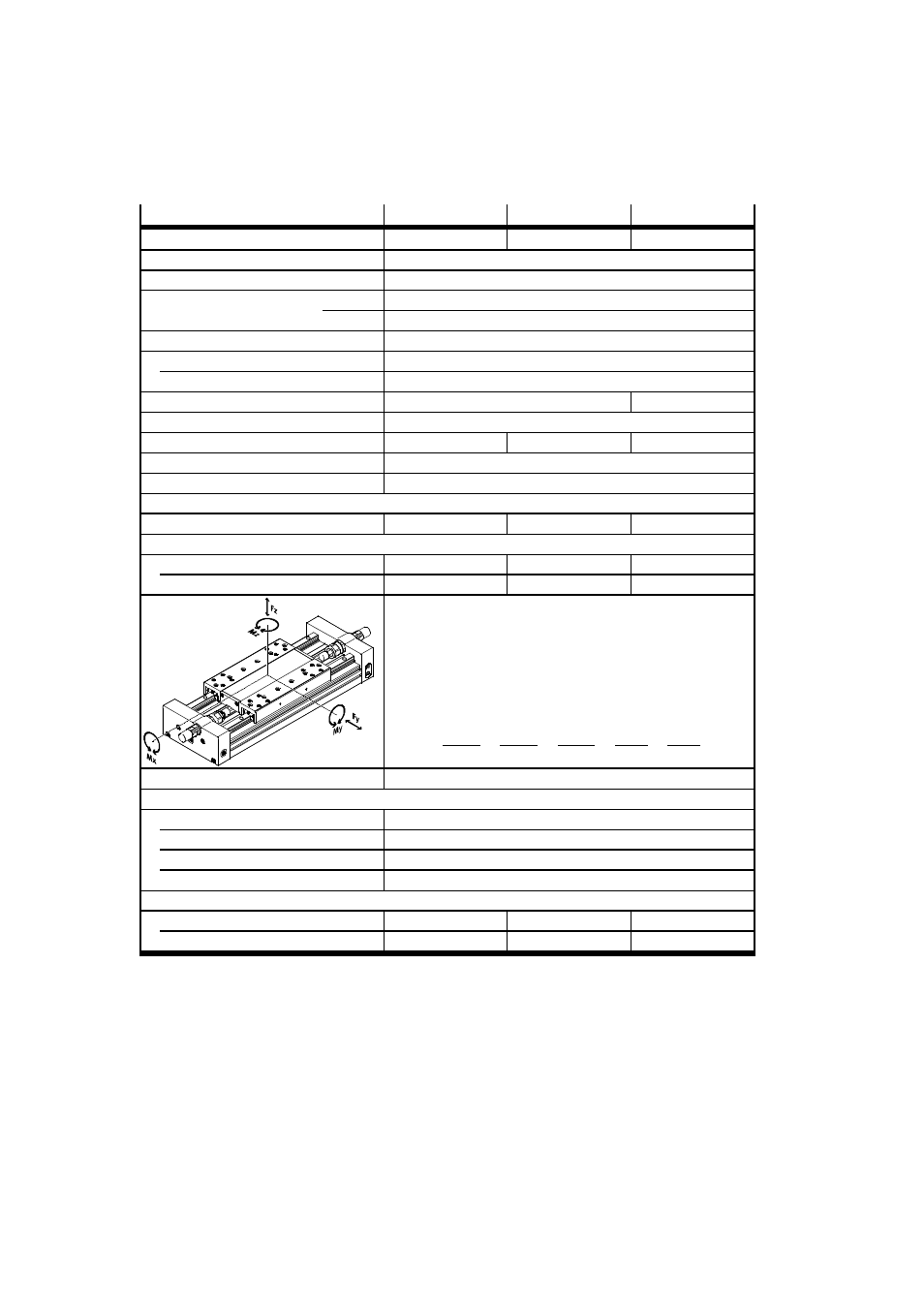

11 技术参数 – Festo DGC-HD User Manual
Page 85

DGC-HD
Festo – DGC-HD – 1304NH 中文
85
11
技术参数
规格
1)
18
25
40
气动接口
M5
G1/8
G1/4
设计结构
带重载导轨的气动直线驱动器
导轨
循环滚珠轴承导轨
缓冲器
YSR
液压缓冲器,硬特性曲线
YSRW
液压缓冲器,软特性曲线
安装位置
任意
工作介质
压缩空气,符合 ISO 8573-1:2010 [7:–:–]
工作介质提示
可以经润滑运行(为满足其他工作方式要求)
工作压力
[bar]
2.5 … 8
1.5 … 8
环境温度
[°C]
–10 … +60
6 bar 时的理论受力
[N]
153
295
754
最高速度
[m/s]
3
最大撞击能量
(
www.festo.com/catalogue)
滑块上的许用力
Fy
max
= Fz
max
[N]
3650
5600
13000
滑块上的许用扭矩
Mx
max
[Nm]
140
300
900
My
max
= Mz
max
[Nm]
275
500
1450
负载组合条件:
f
v
=
|Mx|
Mx
max
+
|My|
My
max
+
|Mz|
Mz
max
+
|Fy|
Fy
max
+
|Fz|
Fz
max
≤ 1
材料注意事项
含有油漆湿润缺陷物质
材料
型材、盖子、滑块
铝
滚珠轴承、导向装置、螺丝
钢
防尘圈
POM(聚甲醛)
密封件
NBR,TPE-U
重量
0 行程
[kg]
3.987
7.509
20.469
每 10 mm 行程的重量
[kg]
0.071
0.105
0.199
1) 以下工具可用于确定尺寸:选型软件“DGC-QuickCalc” (
www.festo.com/sp)
Tab. 9
