DGC-HD

66

Festo – DGC-HD – 1304NH Italiano

5.2

Montaggio delle parti pneumatiche

In caso di montaggio in posizione verticale o inclinata:

Avvertenza

Danni alle persone e cose.

In caso di caduta di pressione il carico, soggetto

alla forza di gravità, cade.

Verificare la necessità di inserire regolatori di

portata unidirezionali HGL. Mediante questo

accorgimento si impedisce la caduta del carico

in movimento.

Verificare l'opportunità di misure supplementa-

ri di sicurezza contro una graduale caduta

causata da perdite (ad es. nottolini, perni

mobili o tamponi di emergenza).

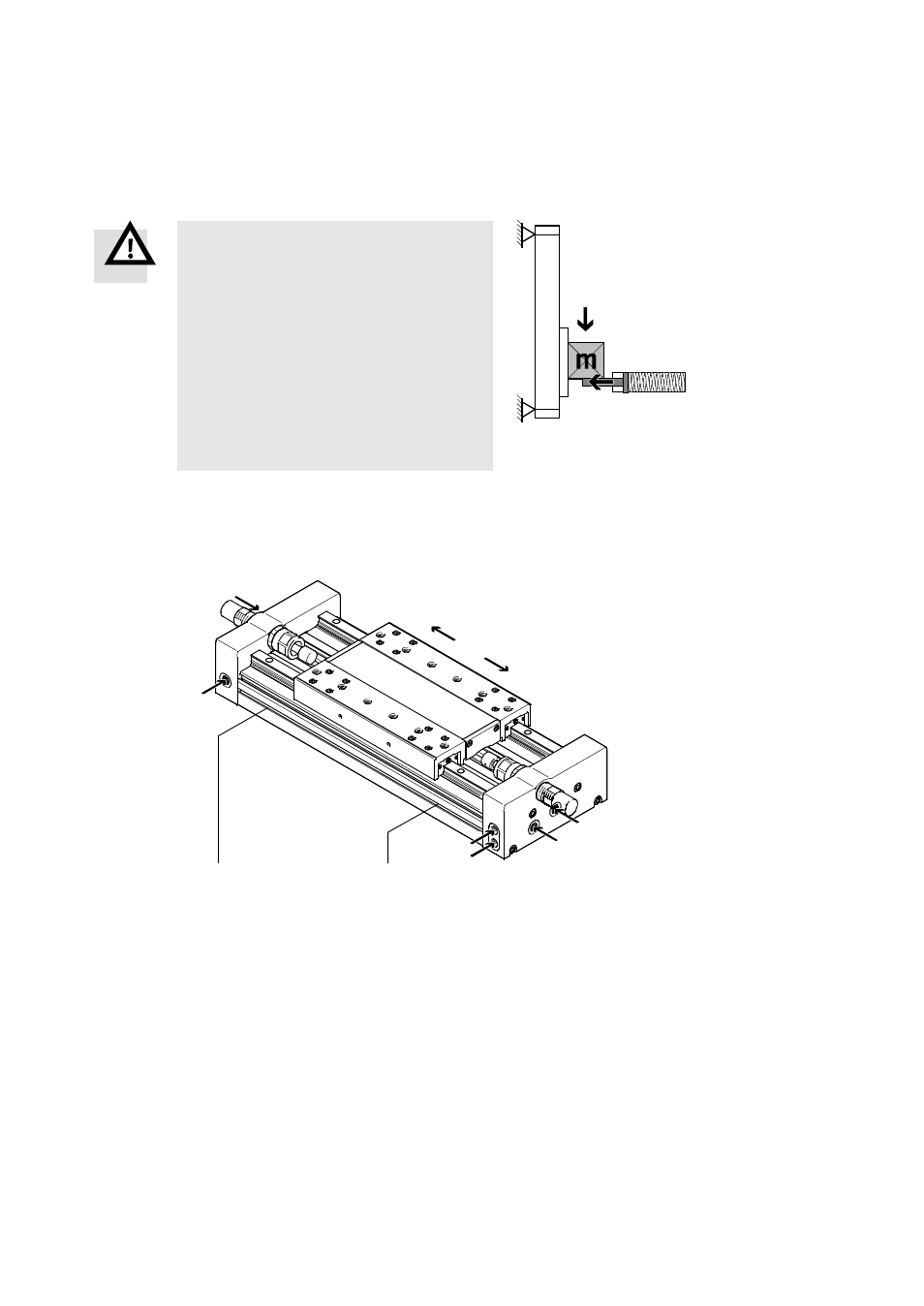

Fig. 8

Scegliere attacchi dell'aria compressa adatti.

Oltre agli attacchi dell'aria compressa di fabbrica (W) sono stati previsti anche attacchi

alternativi (A).

Al momento della fornitura, questi sono chiusi con appositi tappi a vite.

W(1)

W(2)

A(2)

A(2)

A(2)

A(1)

2

1

1

2

W

=

Attacchi di alimentazione di fabbrica

1 = Finecorsa lato terminale
1

=

Movimento verso il lato terminale

A

=

Attacchi alternativi

2 = Finecorsa lato di collegamento
2

=

Movimento verso il lato di collegamento

Fig. 9

Per regolare la velocità:

Ruotare i regolatori di portata unidirezionali GRLA negli attacchi di alimentazione.
