DGC-HD

32

Festo – DGC-HD – 1304NH Español

1

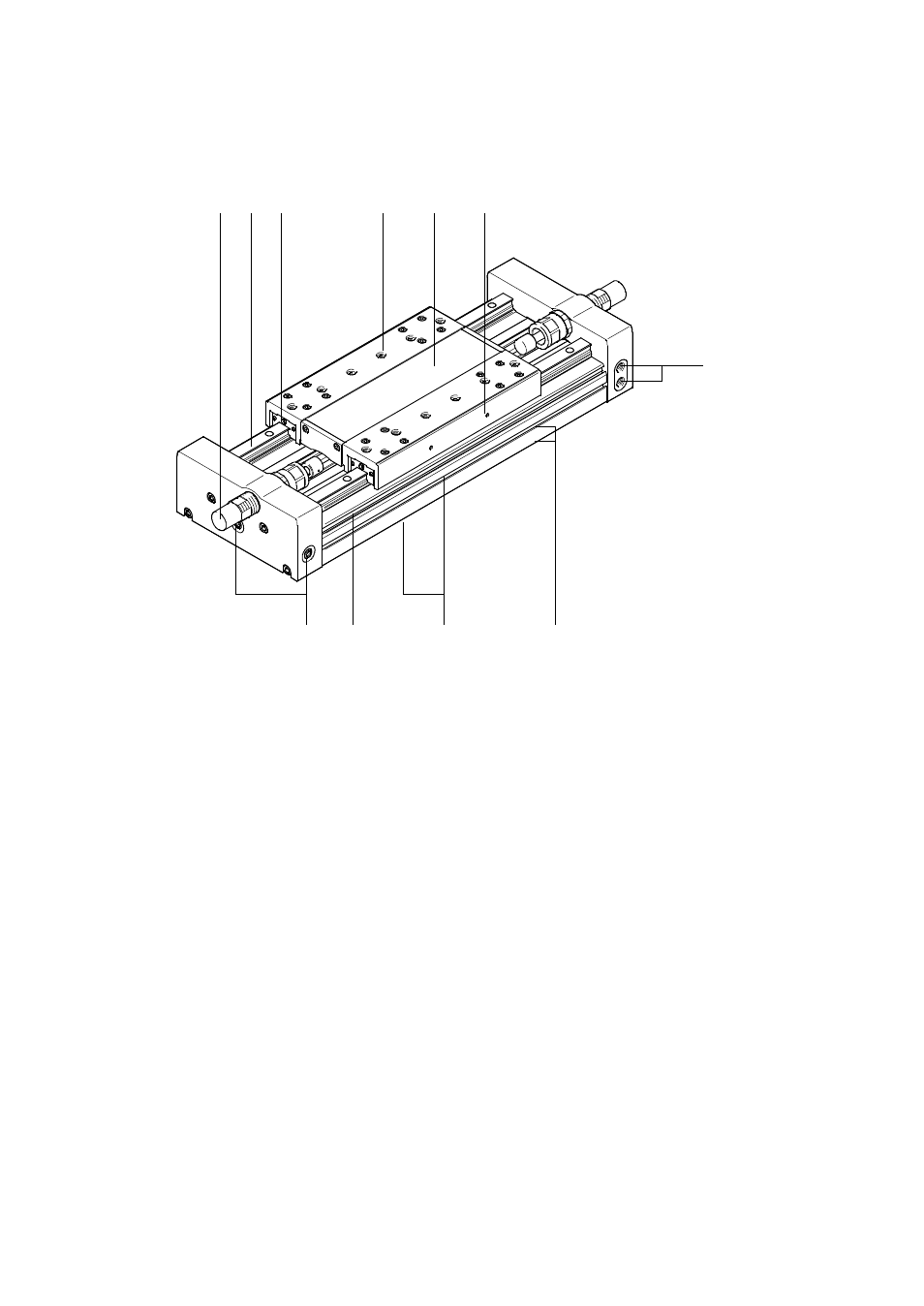

Elementos de mando y conexiones

1

3

4

2

5

6

7

8

9

aJ

aA

1 Amortiguador (2x)

2 Carril de guía (2x)

3 Orificio de engrase para guía de

rodamientos (4x)

4 Rosca y centraje para fijación de carga

útil (12x)

5 Carro

6 Rosca para leva de conmutación opcional

(por ambos lados, 2x)

7 Conexiones de aire comprimido

8 Área de fijación para perfil

9 Ranura para fijación mediante tuerca

deslizante y accesorios (por ambos lados)

aJ Ranura para detector de proximidad

(por ambos lados)

aA Conexiones de aire con tornillos de cierre

Fig. 1

2

Funcionamiento y aplicación

Mediante la alimentación alterna de aire de las conexiones de aire comprimido, el émbolo avanza y

retrocede en la camisa del cilindro. Por medio de una unión rígida, se mueve también el carro

5. La

ranura necesaria para ello en la camisa es sellada por un sistema de cinta. El carro es guiado por

rodamientos. Los detectores de proximidad de las ranuras

aJ pueden dar la posición de referencia del

carro.
