2 einbau pneumatisch – Festo DGC-HD User Manual
Page 10

DGC-HD
10
Festo – DGC-HD – 1304NH Deutsch
5.2
Einbau pneumatisch

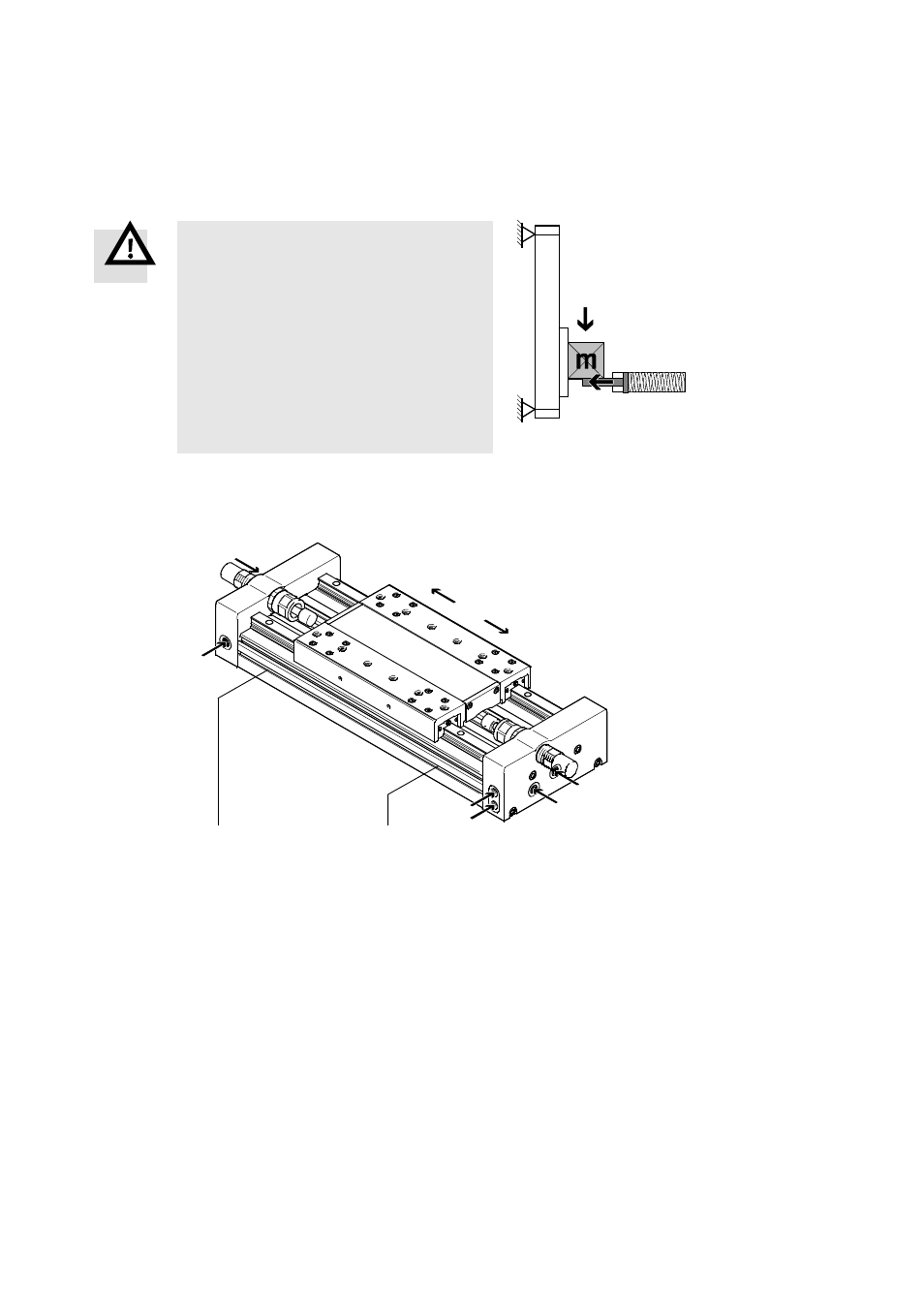

Bei Einbau in senkrechter oder schräger Lage:
Warnung
Personen- und Sachschäden!
Im Falle eines Druckausfalls fällt die Arbeitsmasse
nach unten.
•
Prüfen Sie, ob Rückschlagventile HGL erforder-
lich sind. Dadurch vermeiden Sie, dass die be-
wegliche Masse schlagartig abgleitet.
•
Prüfen Sie, ob Sicherungsmaßnahmen gegen
langsames Absinken durch Leckage erforder-
lich sind (z. B. Zahnklinken, bewegte Bolzen
oder Notpuffer).
Fig. 8
•
Wählen Sie passende Druckluftanschlüsse.
Zu den ab Werk vorgesehenen Druckluftanschlüssen (W) existieren Alternativanschlüsse (A).
In diesen sitzen Verschlussschrauben.
W(1)
W(2)
A(2)
A(2)
A(2)
A(1)
2
1
1
2
W
=
Druckluftanschlüsse ab Werk
1 = Endlage Abschlussseite
1
=
Bewegung zur Abschlussseite
A
=
Alternativanschlüsse
2 = Endlage Anschlussseite
2
=
Bewegung zur Anschlussseite
Fig. 9
Zur Einstellung der Geschwindigkeit:
•
Drehen Sie Drossel-Rückschlagventile GRLA in die Druckluftanschlüsse.
