DGC-HD

Festo – DGC-HD – 1304NH Français

53

6

Mise en service

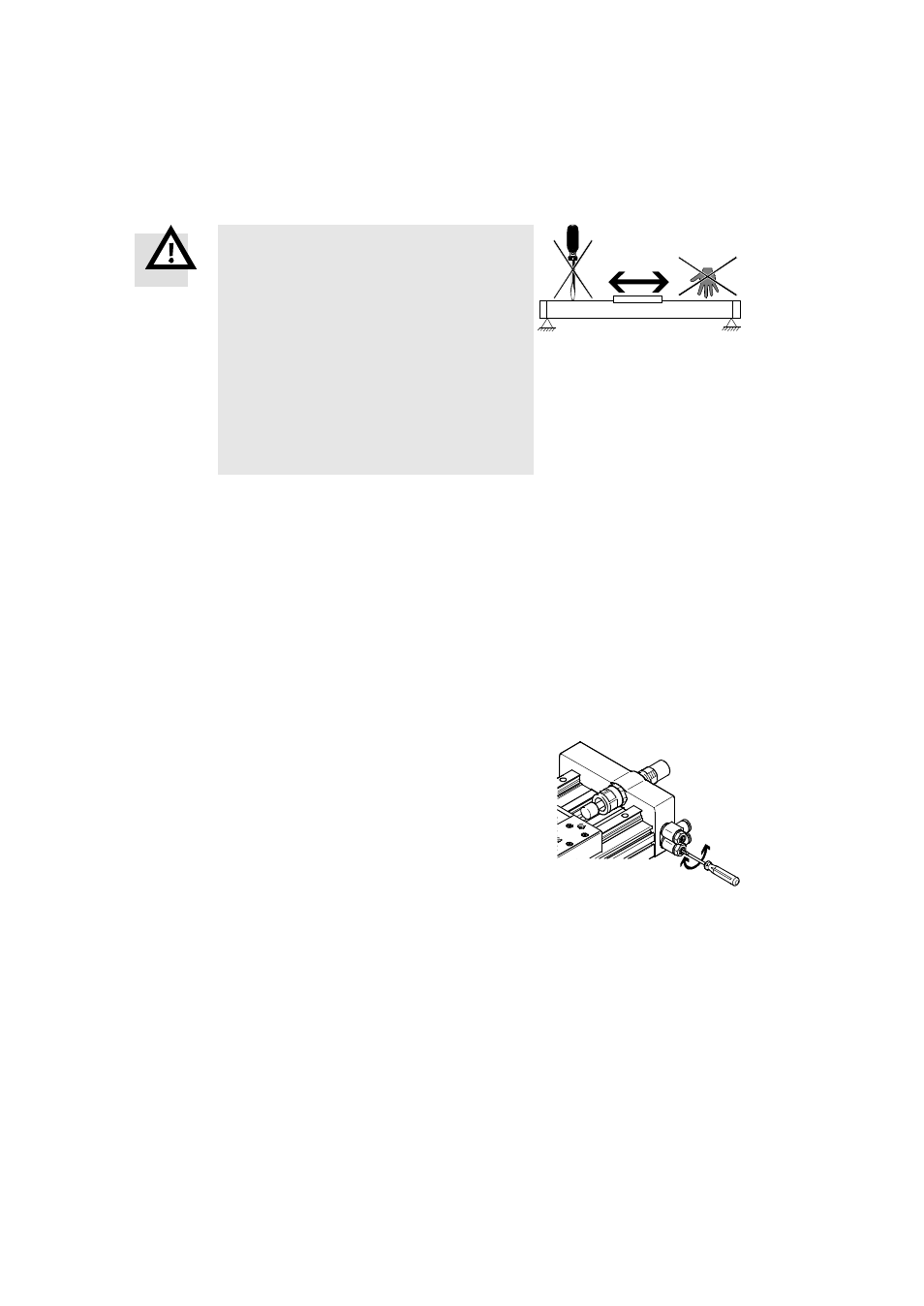

Avant chaque mise en service et en fonctionnement :

Avertissement

Les masses mobiles représentent un danger

potentiel pour les personnes ou les objets

(écrasements).

Dans la zone de déplacement, vérifier que :

personne ne pénètre dans la trajectoire des

composants en mouvement (p. ex. par une

grille de protection),

aucun corps étranger ne se trouve dans

cette zone.

Le DGC-HD ne doit être accessible qu’à l’arrêt

complet de la masse.

Fig. 10

En cas de charges utiles moyennes ou élevées ou de vitesses élevées :

Utiliser le logiciel de conception “DGC-QuickCalc” pour les actionneurs pneumatiques dans le

portail d'assistance (

www.festo.com/sp).

Veiller à un dimensionnement suffisant pour les dispositifs de réception externes.

Sans dispositifs de réception externes, le DGC-HD supporte des vitesses et des charges utiles

maximales conformément aux indications figurant au catalogue ou dans le tableau

(

11 Caractéristiques techniques).

Même en cas de pannes, les valeurs limites ne doivent pas être dépassées.

Réalisation de la mise en service

Mettre l'installation lentement sous pression.

On évite ainsi les mouvements incontrôlés.

Pour une mise sous pression lente, utiliser le distributeur de mise en circuit HEL.

1. Visser les limiteurs de débit unidirectionnels

d'abord à fond pour les deux côtés,

puis les desserrer d’un tour.

2. Mettre le DGC-HD sous pression de la manière suivante :

D'abord simultanément des deux côtés. Le chariot avance

ainsi légèrement jusqu'à un point d'équilibre.

Purger ensuite le DGC-HD d'un côté. On évite ainsi des

charges de pointe sur le DGC-HD et dans le réseau d'air

comprimé.

Fig. 11

3. Faire un essai.

4. Vérifier si la vitesse du chariot doit être modifiée.

5. Ouvrir lentement les limiteurs de débit unidirectionnels jusqu’à ce que la vitesse souhaitée pour le

chariot soit atteinte.

Normalement, le chariot doit atteindre la fin de course sans accoster la butée brutalement et sans

revenir en arrière avec une force de ressort.
