DGC-HD

54

Festo – DGC-HD – 1304NH Français

Pour le réglage fin de la course :

Avertissement

Une utilisation du DGC sans douille de butée (H) ni contre-écrou (K) détériore le

DGC-HD.

Monter les éléments amortisseurs internes exclusivement avec la douille de butée

(H) et le contre-écrou (K).

1. Desserrer le contre-écrou (K).

2. Visser ou dévisser l’élément d’amortissement.

Pour des raisons de stabilité, la distance d (

Fig. 12) ne doit

pas dépasser les valeurs du tableau suivant.

3. Resserrer le contre-écrou (K) avec le couple de serrage suivant.

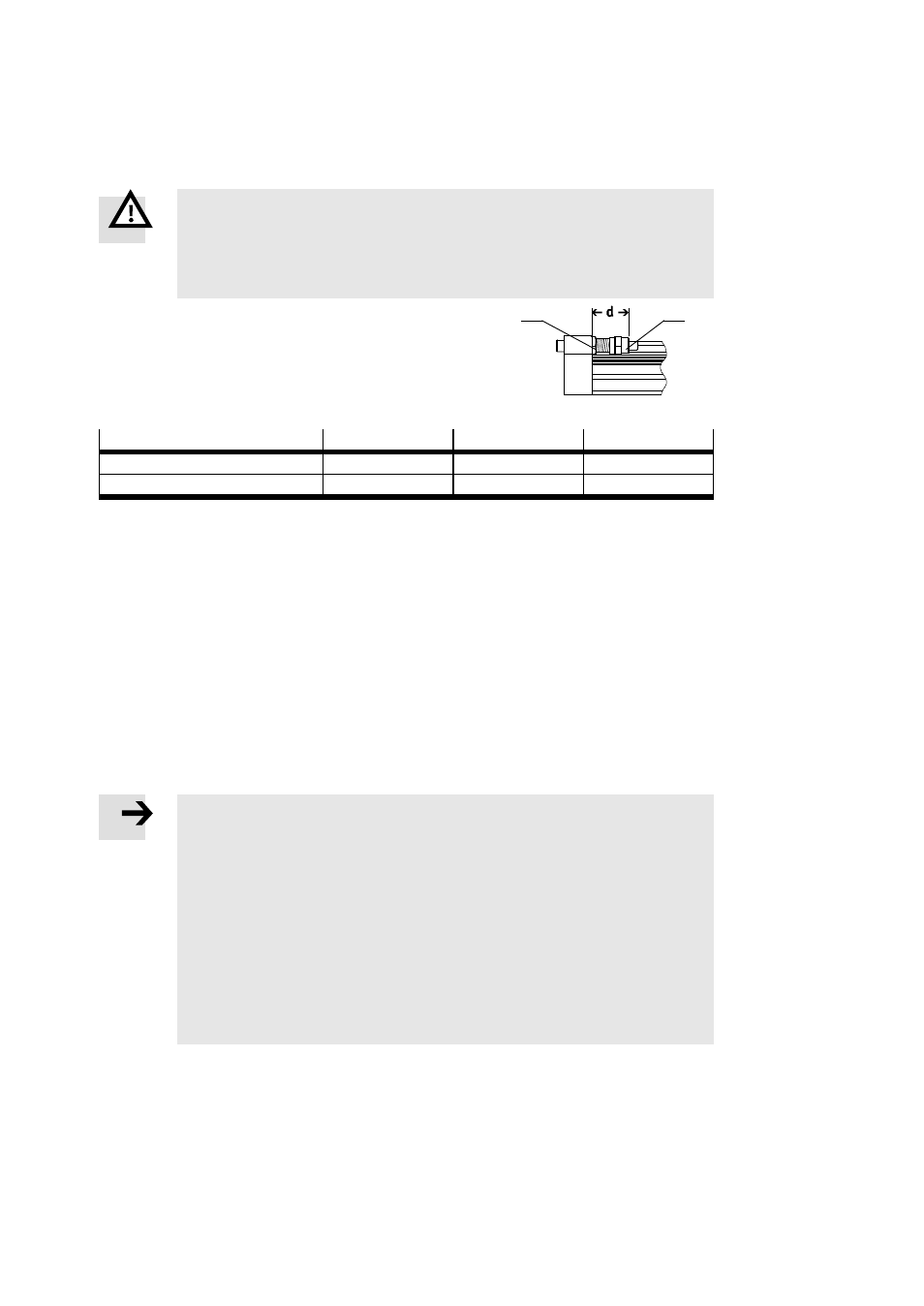

Fig. 12

H

K

Taille

18

25

40

Écart d

[mm]

27,3 … 52,3

31 … 56

41 … 76

Couple de serrage

[Nm]

20

35

60

Tab. 5

En cas de modification de la charge utile ou de la dynamique :

Vérifier si d'autres éléments amortisseurs sont nécessaires.

7

Maintenance et entretien

Pour le nettoyage et l'entretien :

Si nécessaire, nettoyer le système de bande et le rail de guidage avec un chiffon doux.

Tous les produits d'entretien non corrosifs pour les matériaux peuvent être utilisés.

Éviter les détergents qui attaquent le système de bande en PU.

Des frottements trop importants ou l'utilisation de produits de nettoyage solvants (par ex. de l'eau

savonneuse) endommage(nt) la couche de graisse.

Nota

L'intervalle de graissage I

gr

dépend de la charge du produit.

Réduire de moitié l'intervalle de graissage I

gr

(

Fig. 13) dans les situations sui-

vantes :

environnements poussiéreux et pollués

courses nominales

> 2 000 mm

vitesses

> 2 m/s

profil de déplacement

Z en mode triangulaire (accélération et freinage fréquents)

températures ambiantes

> 40 °C

temps de service du produit

> 3 ans.

Si plusieurs de ces situations se présentent simultanément, diviser l'intervalle de

graissage par quatre.
