2 气动安装 – Festo DGC-HD User Manual
Page 80

DGC-HD
80
Festo – DGC-HD – 1304NH 中文
5.2
气动安装

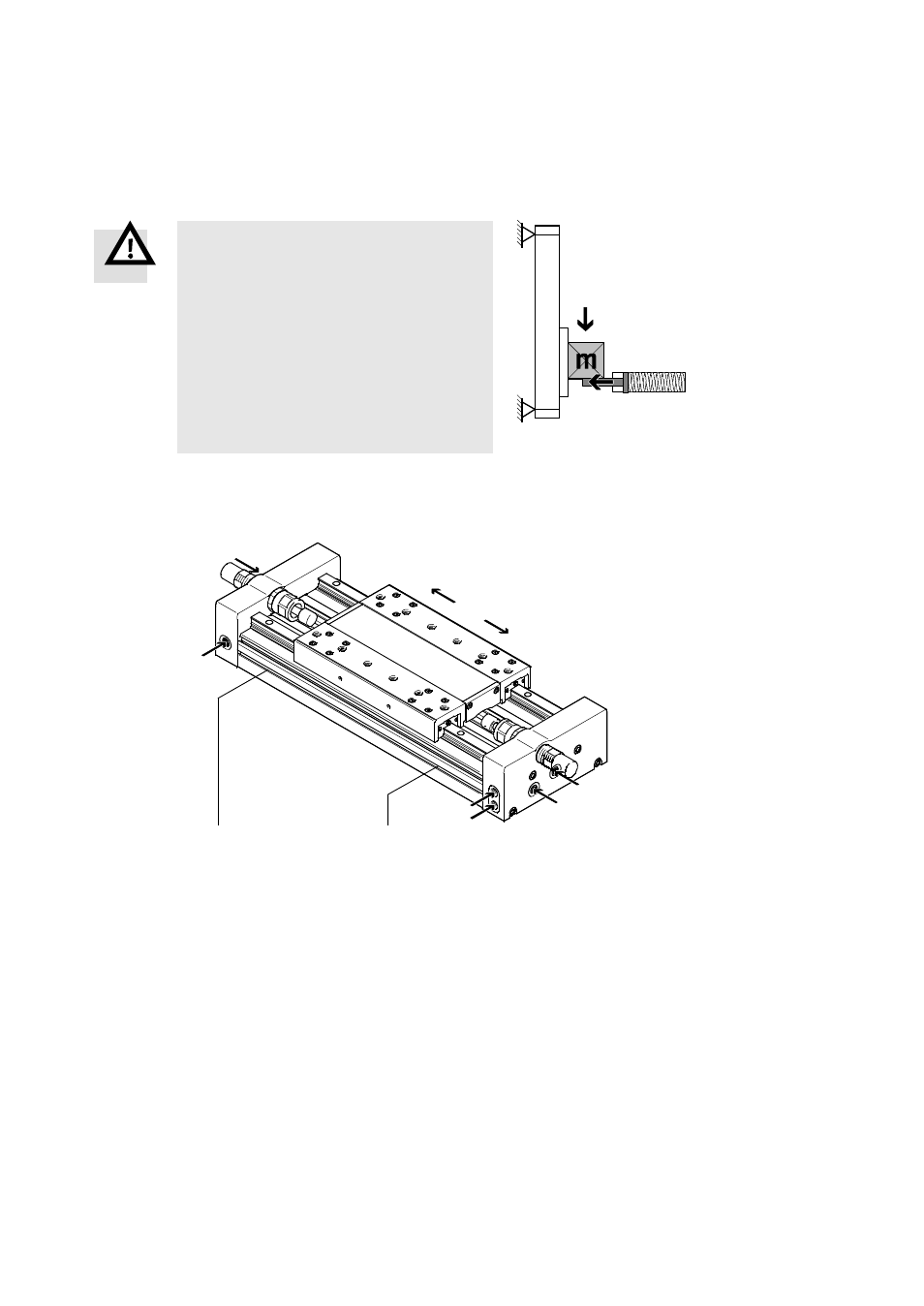

采用垂直或倾斜安装位时:
警告
人员及物品损伤!
压力下降时,工作负载会向下坠落。
•
请检查是否需要单向阀 HGL。 用它可以避免
移动负载突然下滑。
•
请检查,是否需要采取安全措施,以防因漏
气而导致缓慢下降(例如: 棘轮掣子、可移
动螺栓或紧急缓冲器)。
Fig. 8
•
请选择合适的压缩空气接口。
除了出厂时预定的压缩空气接口 (W) 外,还有备用接口 (A)。
备用接口中装有螺塞。
W(1)
W(2)
A(2)
A(2)
A(2)
A(1)
2
1
1
2
W = 出厂时的气接口
1 = 终端位置无气口侧
1 = 移动至无气口侧
A = 其他可用接口
2 = 终端位置气接口侧
2 = 移动至气接口侧
Fig. 9
若要设置速度:
•
将单向节流阀 GRLA 旋入压缩空气接口。
