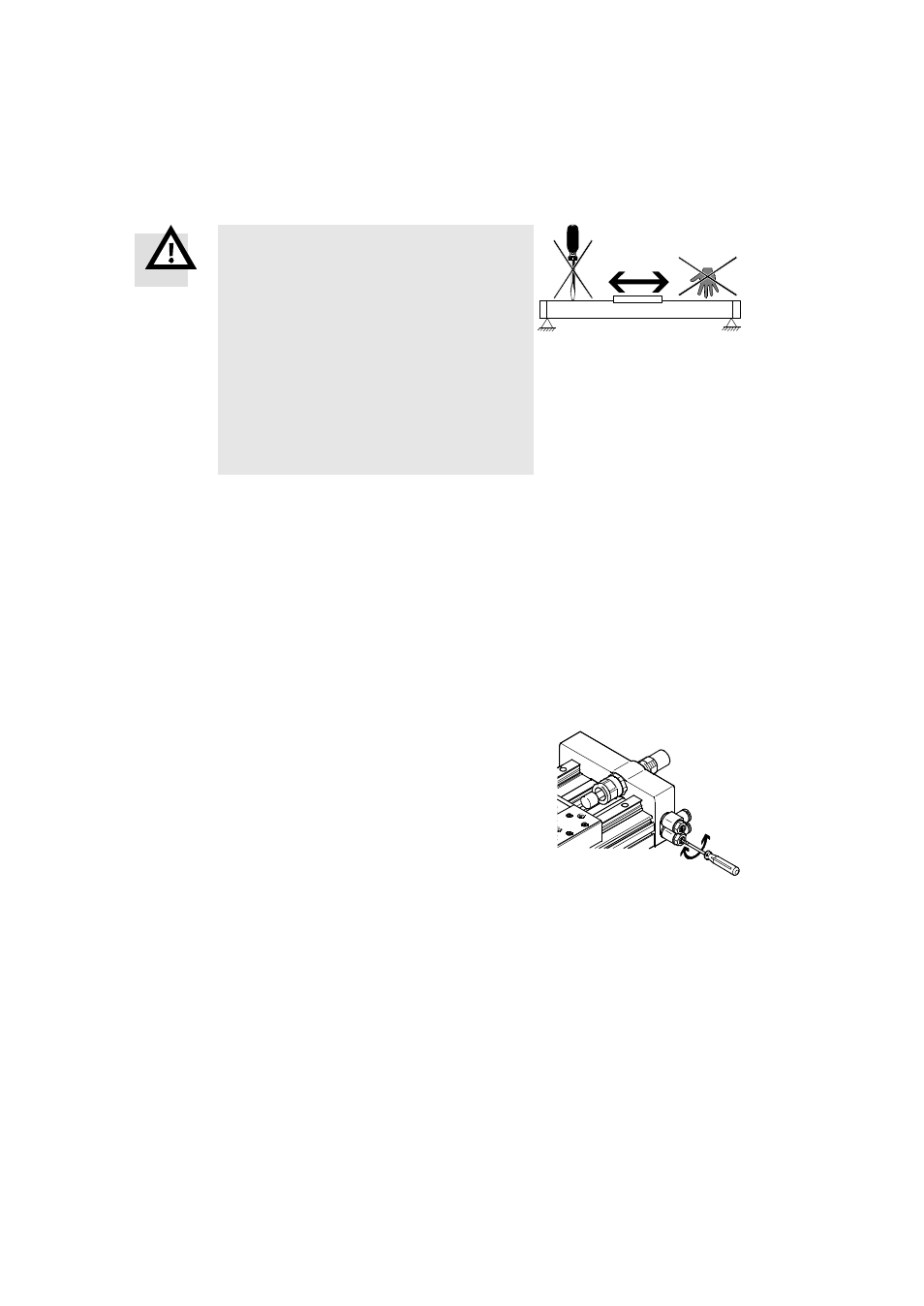

background image

DGC-HD

Festo – DGC-HD – 1304NH Español

39

6

Puesta a punto

Antes de cada puesta en funcionamiento y durante el funcionamiento:

Advertencia

Las masas en movimiento pueden causar daños a

personas u objetos (peligro de aplastamiento).

Asegúrese de que en el margen de

posicionamiento:

nadie pueda poner la mano dentro del

recorrido de los componentes en

movimiento (p.ej. mediante rejillas

protectoras)

no haya objetos extraños.

No debería ser posible tocar el DGC-HD hasta

que la masa esté completamente parada.

Fig. 10

En caso de cargas útiles medianas o grandes o velocidades altas:

Utilice el software de configuración “DGC-QuickCalc” para actuadores neumáticos disponible en el

portal de soporte técnico (

www.festo.com/sp).

En dispositivos de amortiguación asegúrese de que el dimensionado es adecuado.

Sin dispositivos externos de amortiguación, el DGC-HD soporta las velocidades y cargas útiles

máximas indicadas en el catálogo o en la tabla (

11 Especificaciones técnicas).

Incluso en el caso de fallo, no deben excederse los valores límite.

Ejecución de la puesta a punto

Dé presión a todo el sistema lentamente.

De esta forma pueden evitarse movimientos súbitos incontrolados.

La válvula de cierre HEL sirve para el aumento progresivo de la presión.

1. Cierre los reguladores de caudal

primero completamente en ambos lados

a continuación aflójelos una vuelta.

2. Dé presión al DGC-HD como se indica a continuación:

primero en ambos lados simultáneamente. El carro se

mueve ligeramente hasta alcanzar un punto de equilibrio.

A continuación, purgue el aire del DGC-HD por uno de los

lados. De esta forma se evitan picos de carga en el DGC-HD y

en la red del aire comprimido.

Fig. 11

3. Inicie un funcionamiento de prueba.

4. Verifique si la velocidad del carro debe ser modificada.

5. Desenrosque lentamente las válvulas de estrangulación y antirretorno hasta alcanzar la velocidad

deseada del carro.

El carro debe alcanzar la posición final sin golpear con fuerza ni rebotar.
