DGC-HD

Festo – DGC-HD – 1304NH Italiano

65

5.1.3

Montaggio accessori

In caso di utilizzo di finecorsa magnetici:

Utilizzare:

l'interruttore di prossimità induttivo con blocchetto di connessione

aB ( istruzioni di montag-

gio dell'accessorio utilizzato) nella scanalatura

aJ o con squadretta di fissaggio aC

sensore di finecorsa magnetico nella scanalatura

aJ.

Fissaggio

nelle scanalature

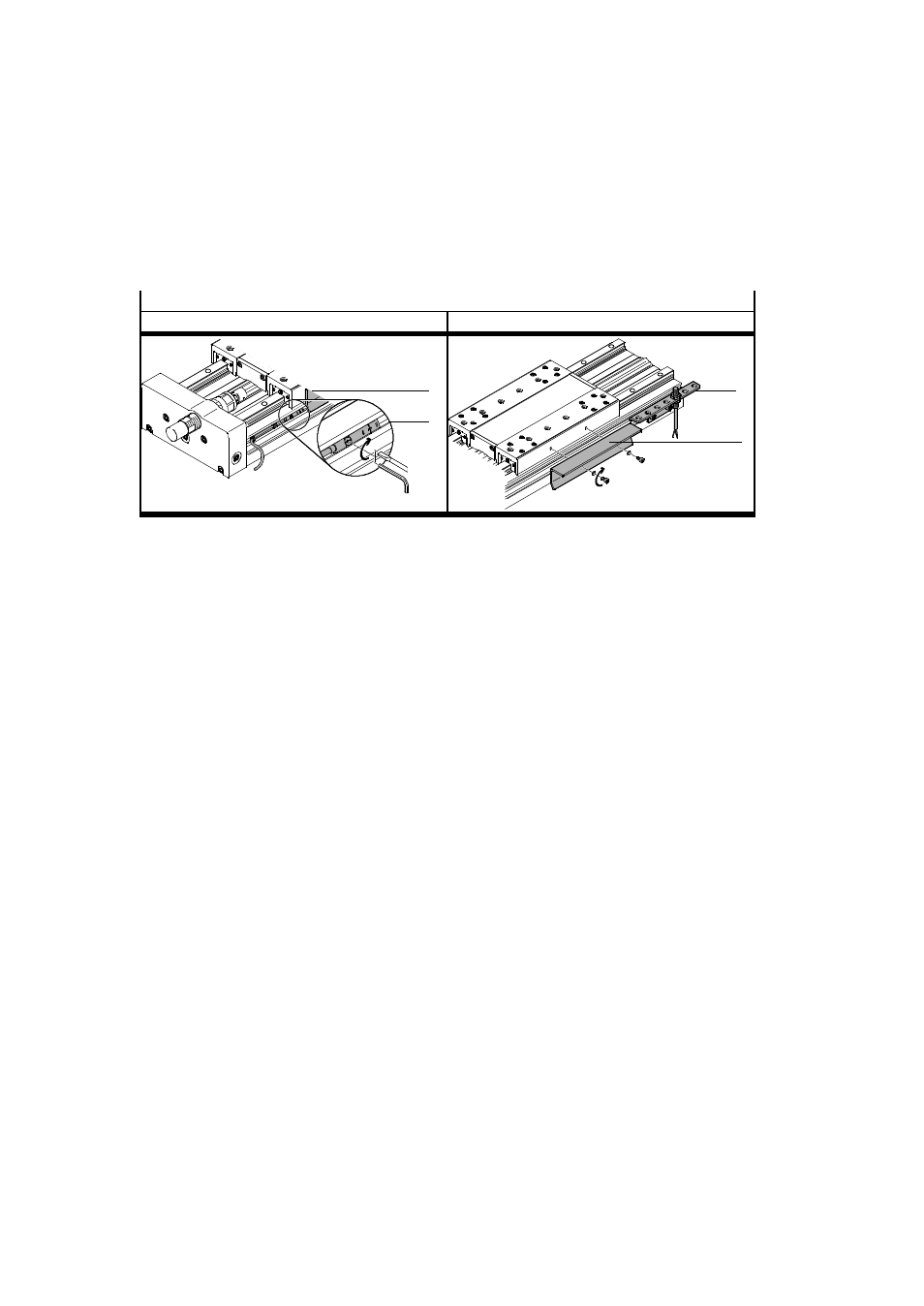

aJ ( Fig. 1)

con squadretta di fissaggio

aC

aJ

aB

aC

aB

Tab. 4

Per proteggere le posizioni di fine corsa:

Utilizzare tamponi di emergenza o ammortizzatori (

istruzioni per il montaggio degli accessori

impiegati).

Per evitare la penetrazione di impurità:

Coprire tutte le scanalature inutilizzate.
