DGC-HD

Festo – DGC-HD – 1304NH Italiano

63

Osservare l'interasse tra i supporti necessario. I diagrammi (

12 Curve Caratteristiche) indicano

l'interasse tra i supporti ottenuto in funzione della posizione di montaggio e del carico utile. In casi

particolari, se si superano le distanze minime indicate, occorre assolutamente eseguire un controllo

del funzionamento.

Nota

Varianti di fissaggio inadeguate possono danneggiare il DGC-HD.

Assicurarsi che gli elementi di fissaggio non intralcino il movimento della slitta.

Fissare il DGC-HD.

Selezionare i rispettivi accessori dal nostro catalogo (

www.festo.com/catalogue).

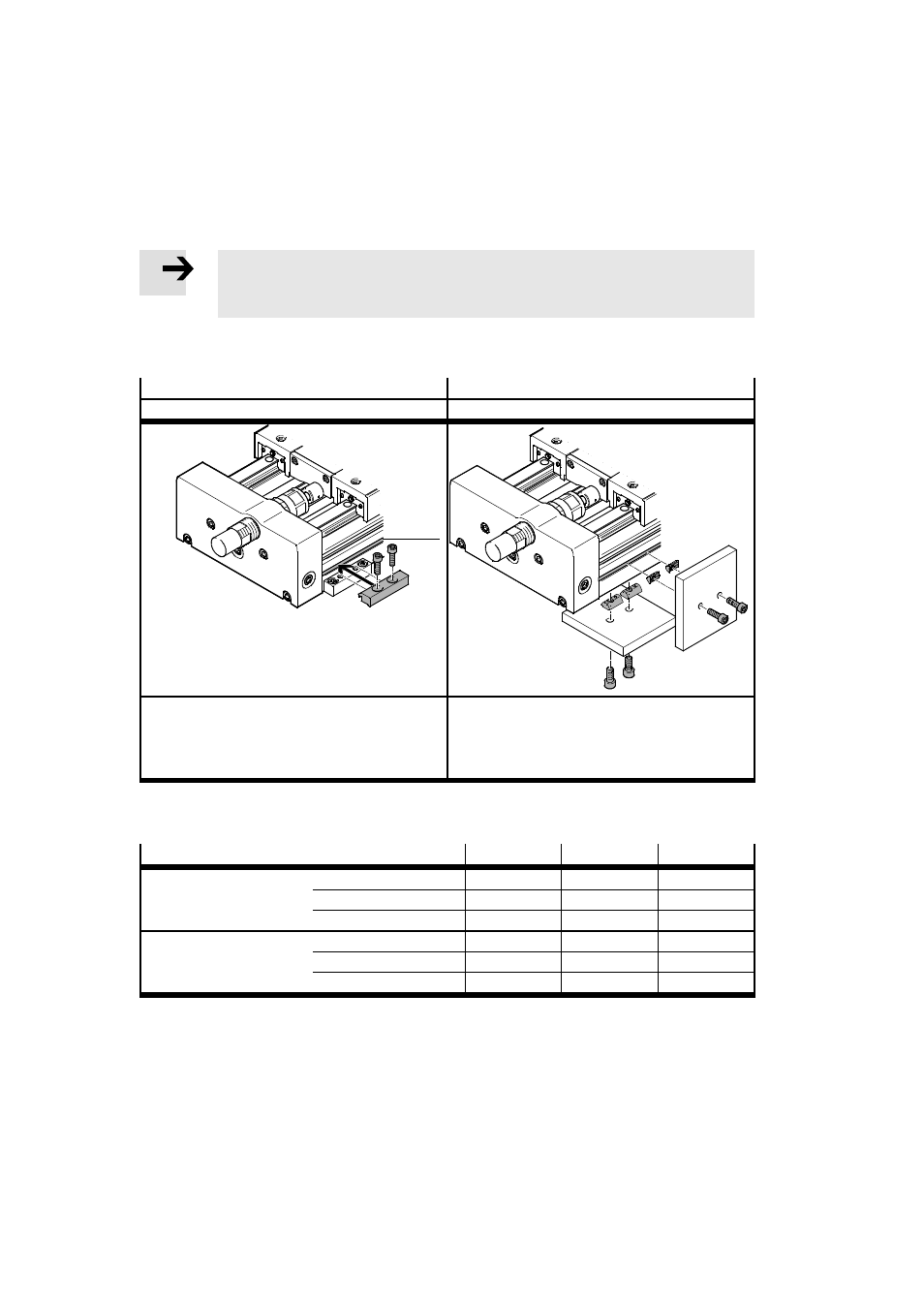

Fissaggio per profili

Fissaggio mediante tasselli scorrevoli

MUE

NST

aA

Fissaggio per profili nella scanalatura

aA della

superficie di fissaggio

8

Fissaggio mediante tasselli scorrevoli nella

scanalatura

aA.

Ribaltando l'attuatore, i tasselli scivolano nella

scanalatura in qualsiasi punto del profilo.

Tab. 1

Stringere le viti di fissaggio nello stesso modo con la seguente coppia di serraggio.

Dimensioni

18

25

40

Vite

MUE

M5

M5

M8

NST (laterale)

M5

M5

M6

NST (in basso)

M5

M6

M6

Coppia di serraggio

MUE

[Nm]

5

5

20

NST (laterale)

[Nm]

5,9

5,9

9,9

NST (in basso)

[Nm]

5,9

9,9

9,9

Tab. 2
