Festo DGC-HD User Manual
Page 77

DGC-HD
Festo – DGC-HD – 1304NH 中文
77
•
请您遵守要求的支撑间距。 图表(
12 特征曲线)显示了与安装位置和工作负载相关的支撑
间距。 超出规定的最大间距时,务必对具体情况作功能检查。
注意
固定方式不当,可能会损坏 DGC-HD。
•
请确保安装件位于滑块行驶范围之外。
•
请固定好 DGC-HD。
•
请从我们的产品目录中选择相应的附件 (
www.festo.com/catalogue)。

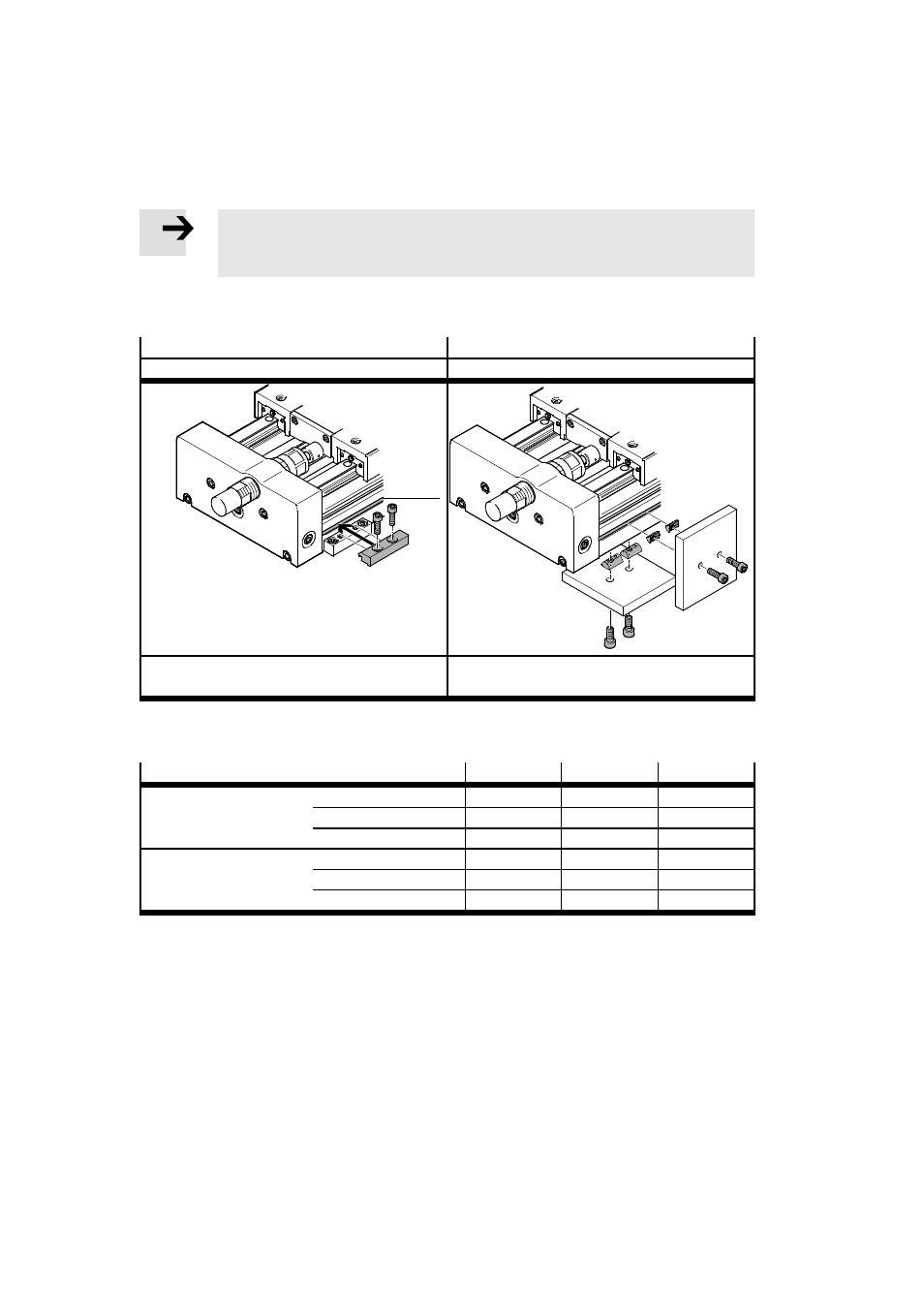

型材安装件
沟槽螺母安装件
MUE
NST
aA
装在安装面 8 的安装槽 aA 中的型材安装件
沟槽螺母安装,装在槽 aA 中。
在型材的任一位置倾斜地将沟槽螺母扣入槽中
Tab. 1
•
按照下表的紧固扭矩均匀地拧紧安装螺丝。
规格
18
25
40
螺丝
MUE
M5
M5
M8
NST(侧面)
M5
M5
M6
NST(下面)
M5
M6
M6
拧紧力矩
MUE
[Nm]
5
5
20
NST(侧面)
[Nm]
5.9
5.9
9.9
NST(下面)
[Nm]
5.9
9.9
9.9
Tab. 2
