DGC-HD

Festo – DGC-HD – 1304NH Italiano

67

6

Messa in servizio

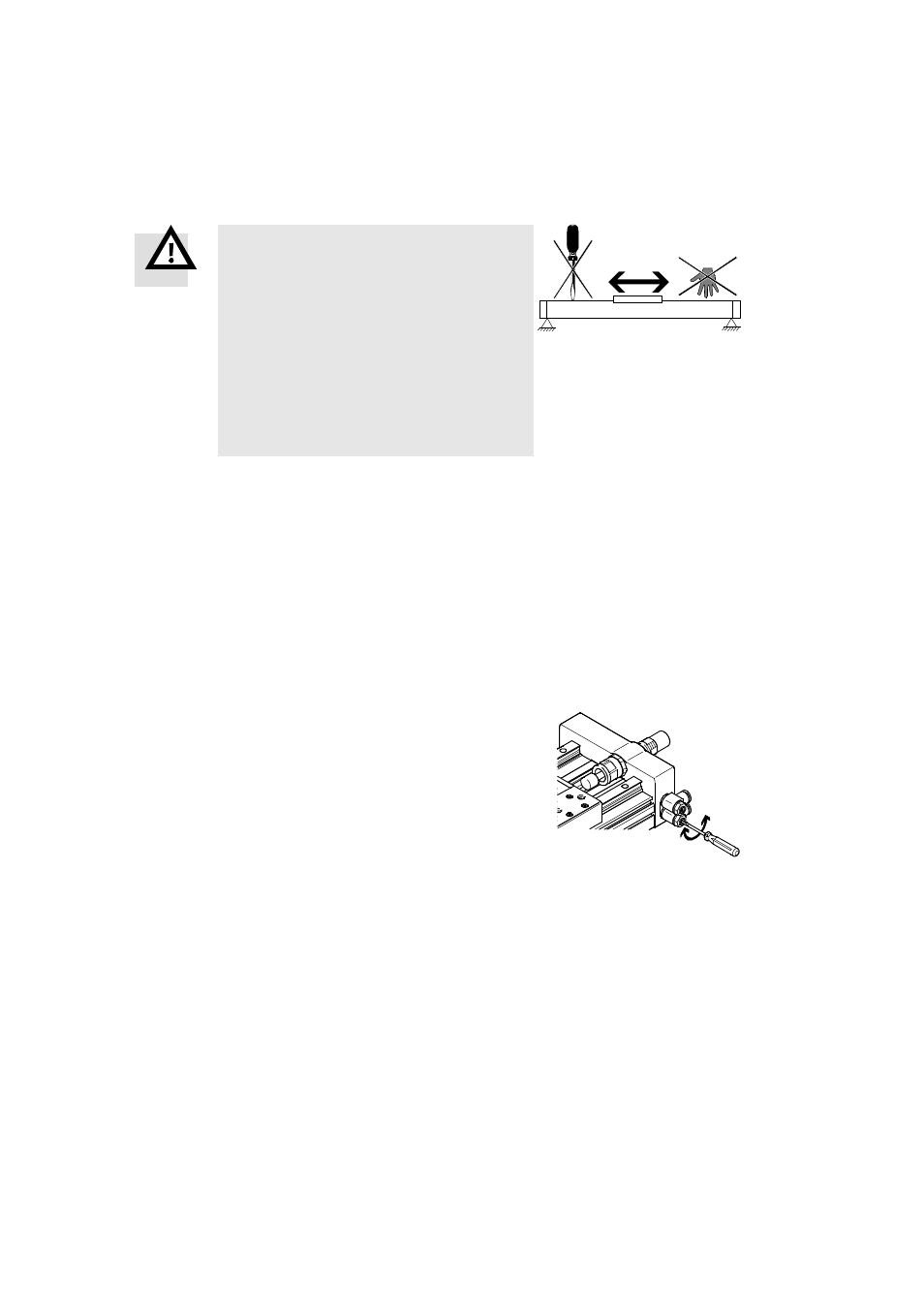

Prima di ogni messa in funzione ed esercizio:

Avvertenza

Le masse in movimento possono danneggiare per-

sone o oggetti (pericolo di schiacciamento).

Assicurarsi che negli spazi necessari:

non sia possibile introdurre le mani nella

direzione in cui si spostano le parti

movimentate (ad es. mediante griglie

di protezione),

non siano presenti oggetti estranei.

Deve essere possibile accedere al DGC-HD

solamente quando il carico è fermo.

Fig. 10

Con carichi utili medi o grandi o velocità elevate:

Utilizzare il software “DGC-QuickCalc” per attuatori pneumatici nel portale di supporto

(

www.festo.com/sp).

Con i dispositivi di assorbimento provvedere ad un sufficiente dimensionamento.

L'assenza di un equipaggiamento con dispositivi di assorbimento tollera le velocità massime del

DGC-HD e i carichi utili secondo i dati del catalogo o della tabella (

11 Dati tecnici).

Anche nel caso di anomalie non si devono superare i valori limite.

Messa in servizio – Fase operativa

Alimentare l’impianto lentamente.

In tal modo si evitano movimenti incontrollati.

Per ottenere un’alimentazione graduale all’inserzione si può utilizzare la valvola di inserzione HEL.

1. Prima chiudere completamente i regolatori di portata unidire-

zionali

su entrambi i lati,

poi riaperti di un giro.

2. Alimentare il DGC-HD come segue:

prima contemporaneamente su entrambi i lati. La slitta si

sposta leggermente in avanti, fino a raggiungere un punto

di equilibrio.

Scaricare il DGC-HD poi su un solo lato. In tal modo si evita-

no condizioni di sollecitazioni al DGC-HD e nell'impianto

pneumatico.

Fig. 11

3. Eseguire un funzionamento di prova.

4. Verificare se occorre modificare la velocità della slitta.

5. Per regolare la slitta sulla velocità prevista, aprire lentamente i regolatori di portata unidirezionali.

La slitta deve raggiungere la posizione di finecorsa senza arrestarsi violentemente o molleggiando

elasticamente.
