DGC-HD

68

Festo – DGC-HD – 1304NH Italiano

Regolazione di precisione della corsa:

Avvertenza

L'attuatore DGC-HD privo della bussola d'arresto (H) e del dado di bloccaggio (K) si

danneggia in modo irreparabile.

Montare esclusivamente gli elementi di ammortizzazione insieme con la bussola

d'arresto (H) e il dado di bloccaggio (K).

1. Allentare il dado di bloccaggio (K).

2. Svitare avvitare l'elemento di ammortizzazione.

Per assicurare una sufficiente stabilità, la distanza d (

Fig. 12)

non deve superare i valori della seguente tabella.

3. Serrare nuovamente il dado di bloccaggio (K) con la seguente

coppia di serraggio.

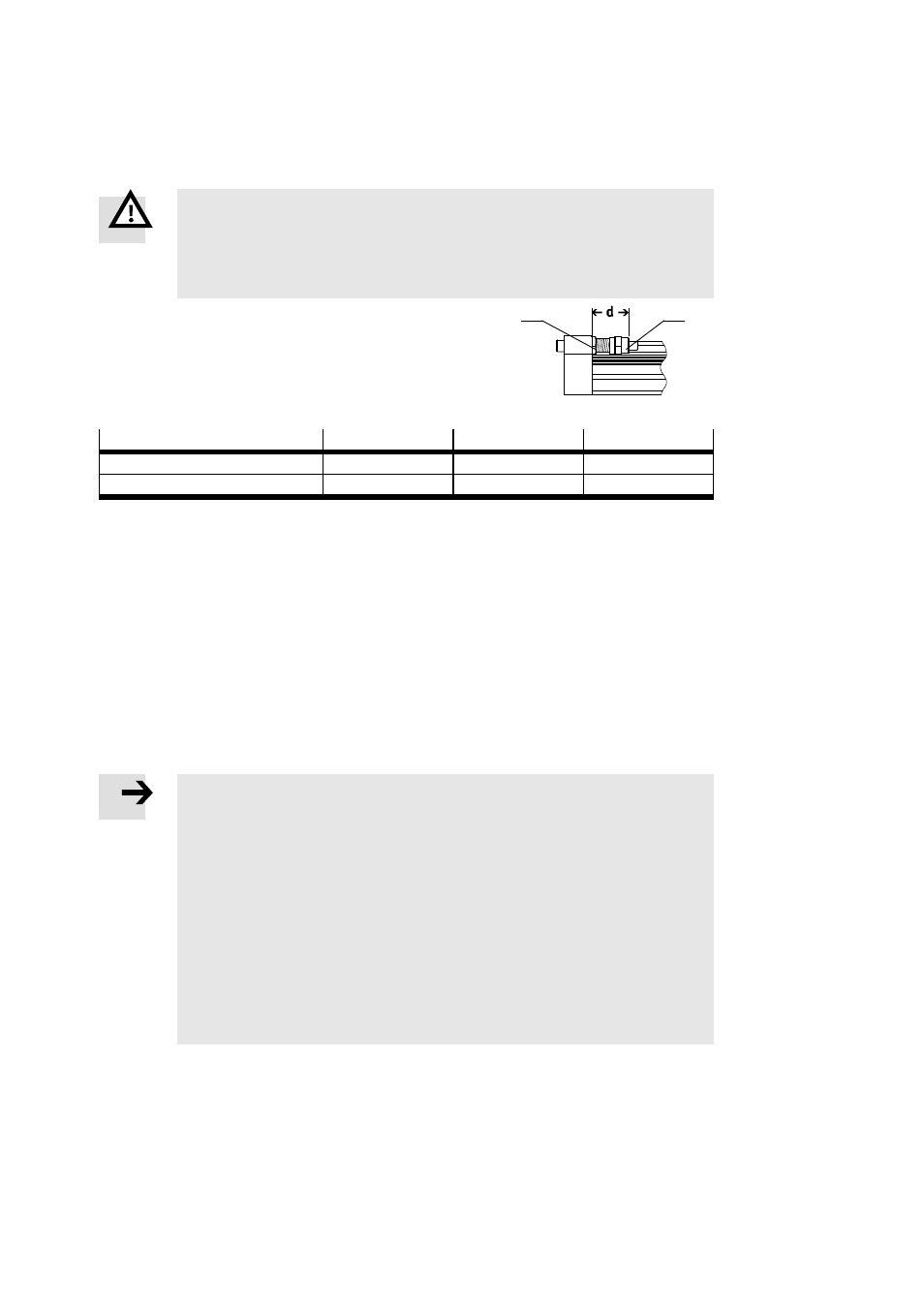

Fig. 12

H

K

Dimensioni

18

25

40

Distanza d

[mm]

27,3 … 52,3

31 … 56

41 … 76

Coppia di serraggio

[Nm]

20

35

60

Tab. 5

In caso di variazione del carico utile o della dinamicità:

Verificare l'opportunità di altri elementi di ammortizzazione.

7

Manutenzione e cura

Per la pulizia e cura:

All'occorrenza, pulire il sistema di fasce e il profilo guida con un panno morbido.

Possono essere utilizzati tutti i detergenti non aggressivi.

Evitare detergenti che possano danneggiare il sistema di fasce di tenuta di PU.

La presenza di attriti eccessivi o l'utilizzo di detergenti sgrassanti (ad es. acqua saponata) danneg-

giano lo strato protettivo di grasso.

Nota

L'intervallo di lubrificazione S

int

dipende dal carico del prodotto.

Dimezzare l'intervallo di lubrificazione S

int

(

Fig. 13) se si verifica una delle

seguenti situazioni:

ambiente polveroso e sporco

corse nominali

> 2000 mm

velocità

> 2 m/s

profilo di traslazione

Z funzionamento triangolare (frequente accelerazione

e decelerazione)

temperature ambiente

> 40 °C

durata dell'impiego del prodotto

> 3 anni.

Se si verificano molteplici situazioni contemporaneamente, l'intervallo di lubrificazione

deve essere diviso in quattro.
