DGC-HD

Festo – DGC-HD – 1304NH Español

41

Engrase los siguientes componentes:

Guía de rodamientos

Carril de guía

Punto de lubricación (

Fig. 1)

Agujero de engrase

3

Superficie

2

Intervalos de lubricación

(

Fig. 13)

En caso necesario

1)

Grasa

2)

Grasa para rodamientos de rodillos

1)

O si el componente deja de tener una capa de grasa.

2)

Bomba de engrase, tubos de tobera y grasa (

9 Accesorios)

Tab. 6

Para engrasar la

guía de rodamientos:

1. Calcule el factor de comparación de la carga fv

con ayuda de la fórmula para cargas com-

binadas (

11 Especificaciones técnicas) y

consulte el intervalo de lubricación S

int

(

Fig. 13).

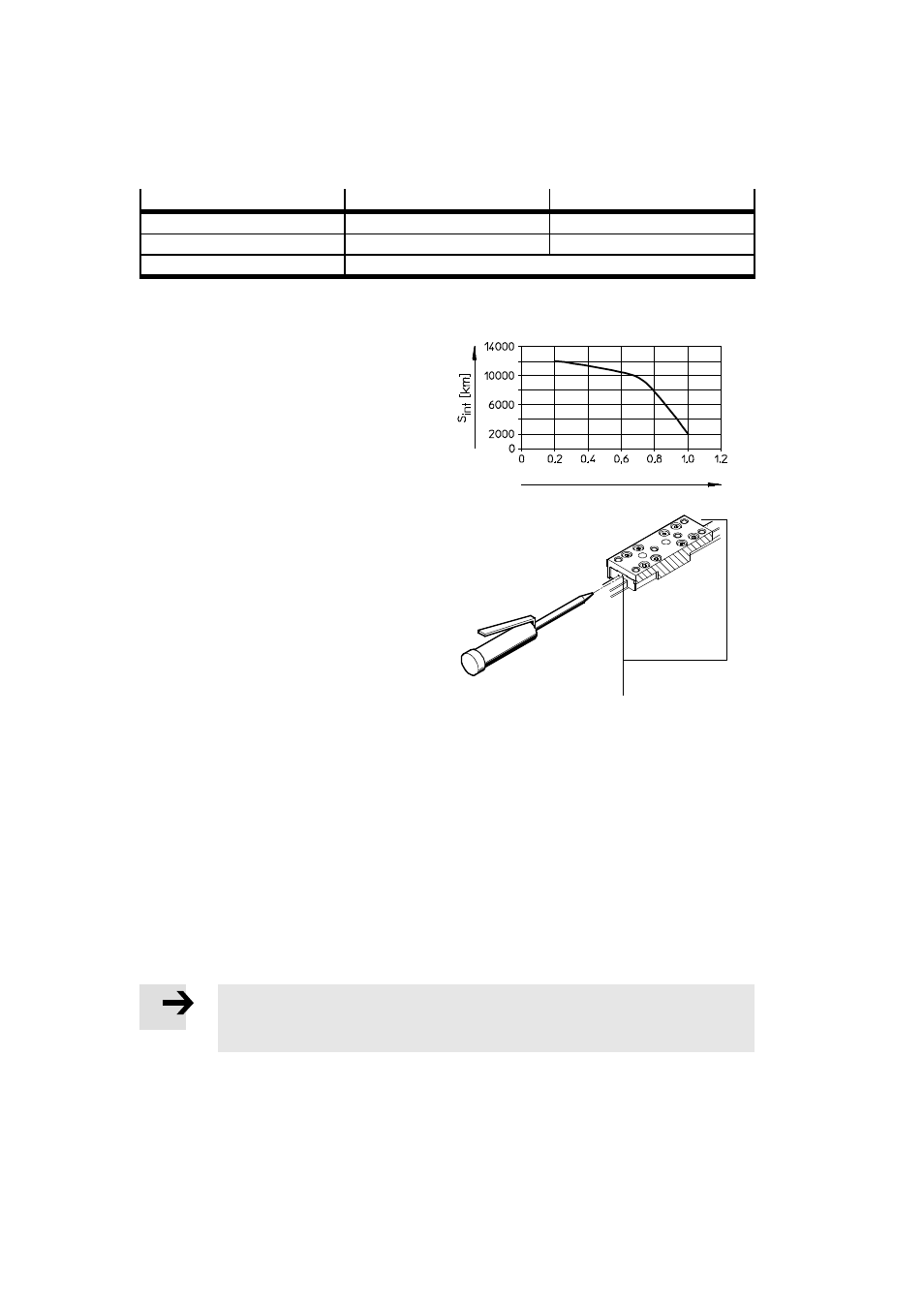

Fig. 13

fv

2. Engrase la guía de rodamientos por ambos

lados por todos los agujeros de
lubricación

3.

3. Mientras está engrasando, realice el recorrido

de traslación para distribuir la grasa
regularmente por el interior.

Alternativamente, Festo ofrece un servicio de
inspección que incluye la lubricación.

Aparte de la lubricación, el DGC-HD no necesita

mantenimiento alguno.

Fig. 14

3

8

Reparación

Recomendación: envíe el DGC-HD a nuestro servicio de reparación.

De este modo se tienen especialmente en cuenta las operaciones de ajuste de precisión y
verificaciones pertinentes.

Más información sobre repuestos y medios auxiliares en: (

www.festo.com/spareparts).

Sustitución de elementos amortiguadores:

Observe la sección “Para realizar el ajuste de precisión de la carrera” (

6 Puesta a punto).

9

Accesorios

Nota

Seleccione el accesorio correspondiente de nuestro catálogo

(

www.festo.com/catalogue).
