DGC-HD

60

Festo – DGC-HD – 1304NH Italiano

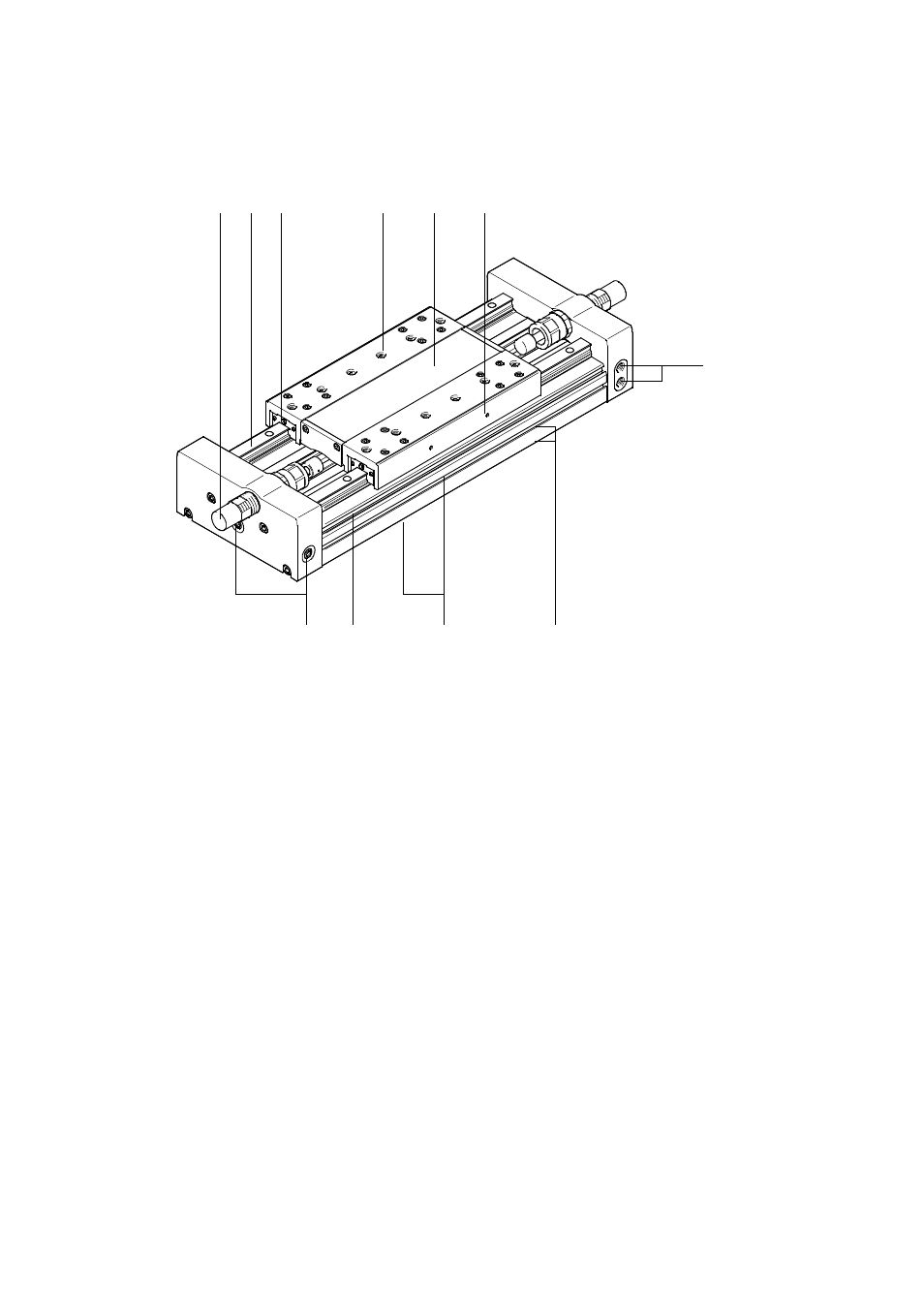

1

Elementi operativi e attacchi

1

3

4

2

5

6

7

8

9

aJ

aA

1 Ammortizzatore (2x)

2 Guida (2x)

3 Foro di lubrificazione per guida a cuscinetti

a sfera (4x)

4 Filettatura e centratura per fissaggio del

carico utile (12x)

5 Slitta

6 Filettatura per blocchetto di connessione

opzionale (su entrambi i lati, 2x)

7 Attacchi di alimentazione

8 Superficie per fissaggio del profilo

9 Scanalatura per fissaggio a tasselli scorrevoli

e accessori (su entrambi i lati)

aJ Scanalatura per interruttore di prossimità

(su entrambi i lati)

aA Attacchi di alimentazione con tappi a vite

Fig. 1

2

Funzionamento e utilizzo

L’alimentazione alternata di aria compressa attraverso i rispettivi attacchi determina lo spostamento

del cursore interno nelle due direzioni all’interno della canna del cilindro. La slitta

5 è accoppiata rigi-

damente all'asta ed esegue lo stesso movimento. L'unità dei cursori si muove all'interno di una

scanalatura nella canna del cilindro, che viene sigillata mediante un sistema di fasce di tenuta. La slitta

è guidata da cuscinetti a sfera. La posizione di riferimento della slitta può essere verificata con l'ausilio

di interruttori di prossimità nelle scanalature

aJ.
