DGC-HD

Festo – DGC-HD – 1304NH Français

51

5.1.3

Montage des accessoires

En cas d’utilisation de capteurs de proximité :

Utiliser :

des capteurs de proximité inductifs avec languette de commutation

aB ( Instructions de mon-

tage de l'accessoire utilisé) dans la rainure

aJ ou l'équerre de fixation aC,

des capteurs de proximité magnétiques dans la rainure

aJ.

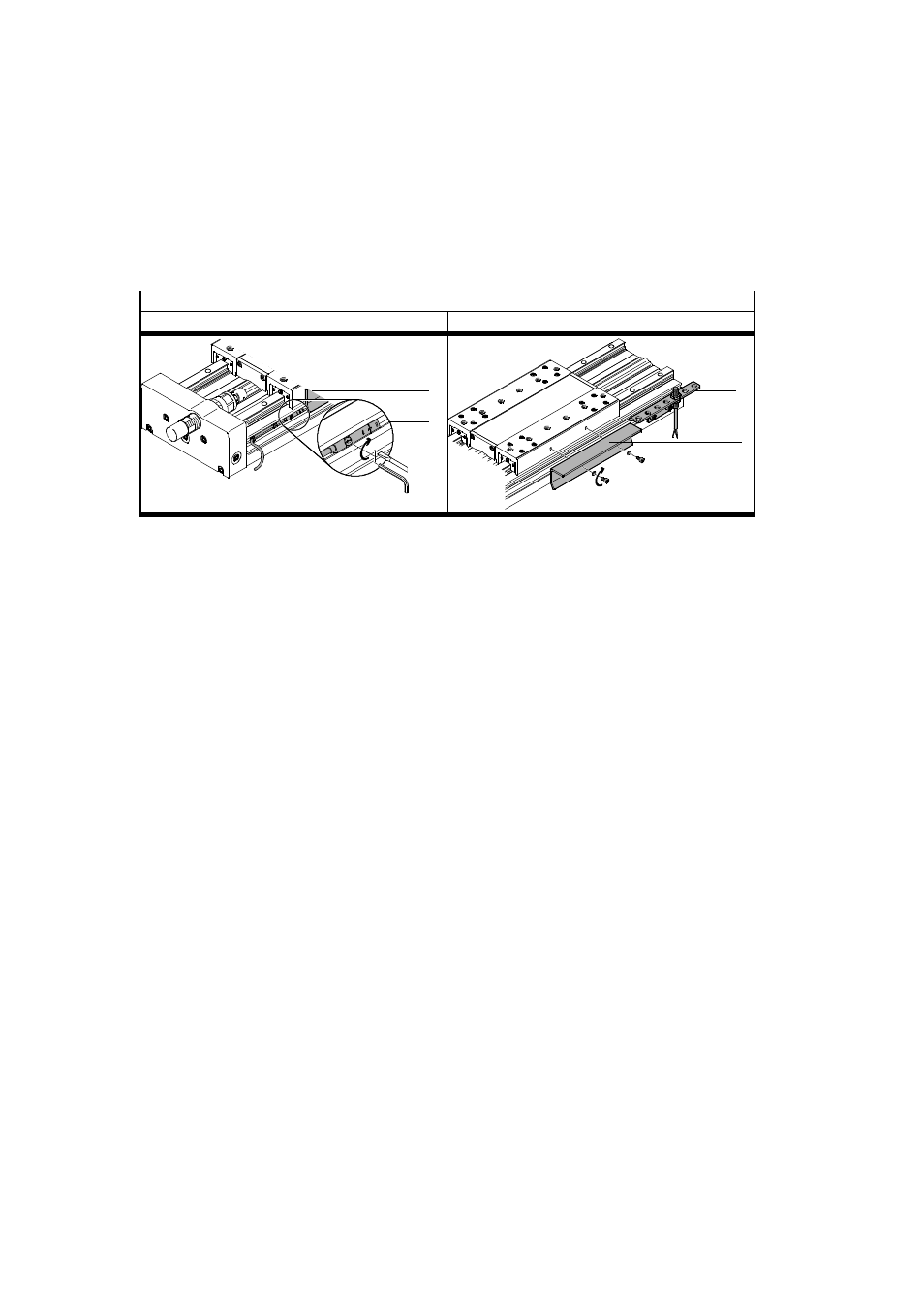

Fixation

dans les rainures

aJ ( Fig. 1)

avec équerre de fixation

aC

aJ

aB

aC

aB

Tab. 4

Pour la protection des fins de courses :

Utiliser des tampons de secours ou des amortisseurs (

Instructions de montage des accessoires

utilisés).

Pour éviter les salissures :

Utiliser des cache-rainures dans toutes les rainures inutilisées.
