11 especificaciones técnicas – Festo DGC-HD User Manual
Page 43

DGC-HD
Festo – DGC-HD – 1304NH Español
43
11

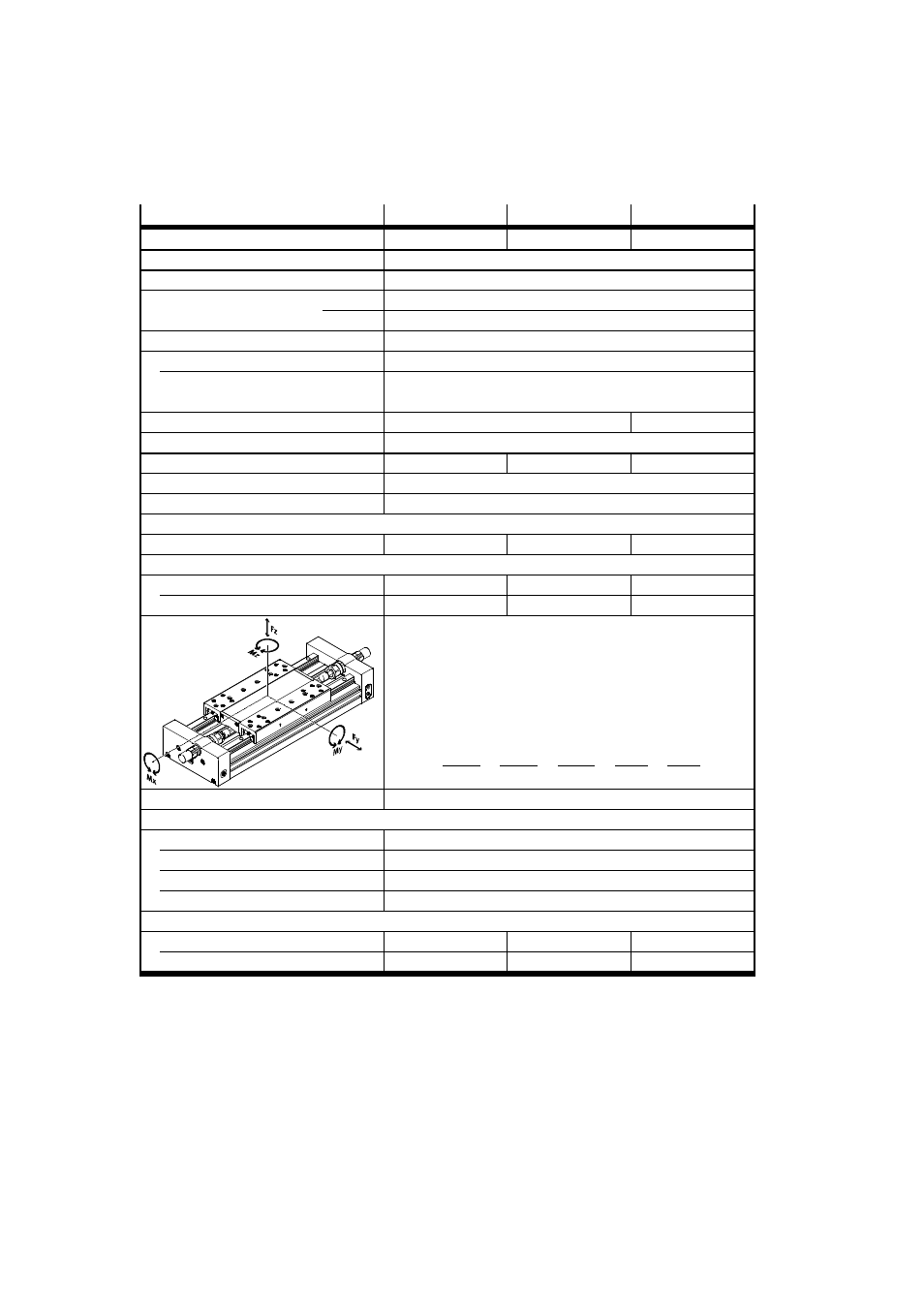

Especificaciones técnicas
Tamaño
1)
18
25
40
Conexión neumática
M5
G1/8
G1/4
Forma constructiva
Actuador lineal neumático con guías para cargas pesadas
Guía
Husillo de bolas
Amortiguación
YSR
Amortiguador, línea característica dura
YSRW
Amortiguador, línea característica atenuada
Posición de montaje
Indiferente
Fluido de trabajo
Aire comprimido según ISO 8573-1:2010 [7:–:–]
Nota sobre el fluido
Es posible el funcionamiento con aire comprimido lubricado
(lo cual requiere seguir utilizando aire lubricado)
Presión de funcionamiento
[bar]
2,5 … 8
1,5 … 8
Temperatura ambiente
[°C]
–10 … +60
Fuerza teórica a 6 bar
[N]
153
295
754
Velocidad máxima
[m/s]
3
Energía máx. de impacto
(
www.festo.com/catalogue)
Fuerzas admisibles en el carro
Fy
max
= Fz
max
[N]
3.650
5600
13.000
Pares admisibles en el carro
Mx
max
[Nm]
140
300
900
My
max
= Mz
max
[Nm]
275
500
1.450
Condición para cargas combinadas:
f
v
=
|Mx|
Mx
max
+
|My|
My
max
+
|Mz|
Mz
max
+
|Fy|
Fy
max
+
|Fz|
Fz
max
≤ 1
Características del material
Contiene substancias que afectan el proceso de pintura
Materiales
Perfil, tapa, carro
Aluminio
Rodamiento a bolas, guía, tornillos
Acero
Junta rascadora
POM
Juntas
NBR, TPE-U
Peso
Carrera 0
[kg]
3,987
7,509
20,469
por 10 mm de carrera
[kg]
0,071
0,105
0,199
1)
Para el dimensionado está disponible la siguiente herramienta: software de dimensionado “DGC-QuickCalc”
(
www.festo.com/sp)
Tab. 9
