2 安装工作负载 – Festo DGC-HD User Manual
Page 78

DGC-HD
78
Festo – DGC-HD – 1304NH 中文
5.1.2
安装工作负载
对于刚性有效负荷(例如钢制):
注意
弯曲的工作负载会使铝制滑块产生变形,从而导致
导向的使用寿命缩短。
•
请您确保工作负载的安装面平整度 t ≤ 0.01 mm。
在使用附加滑块时必须对可能的高度差异进行
补偿。

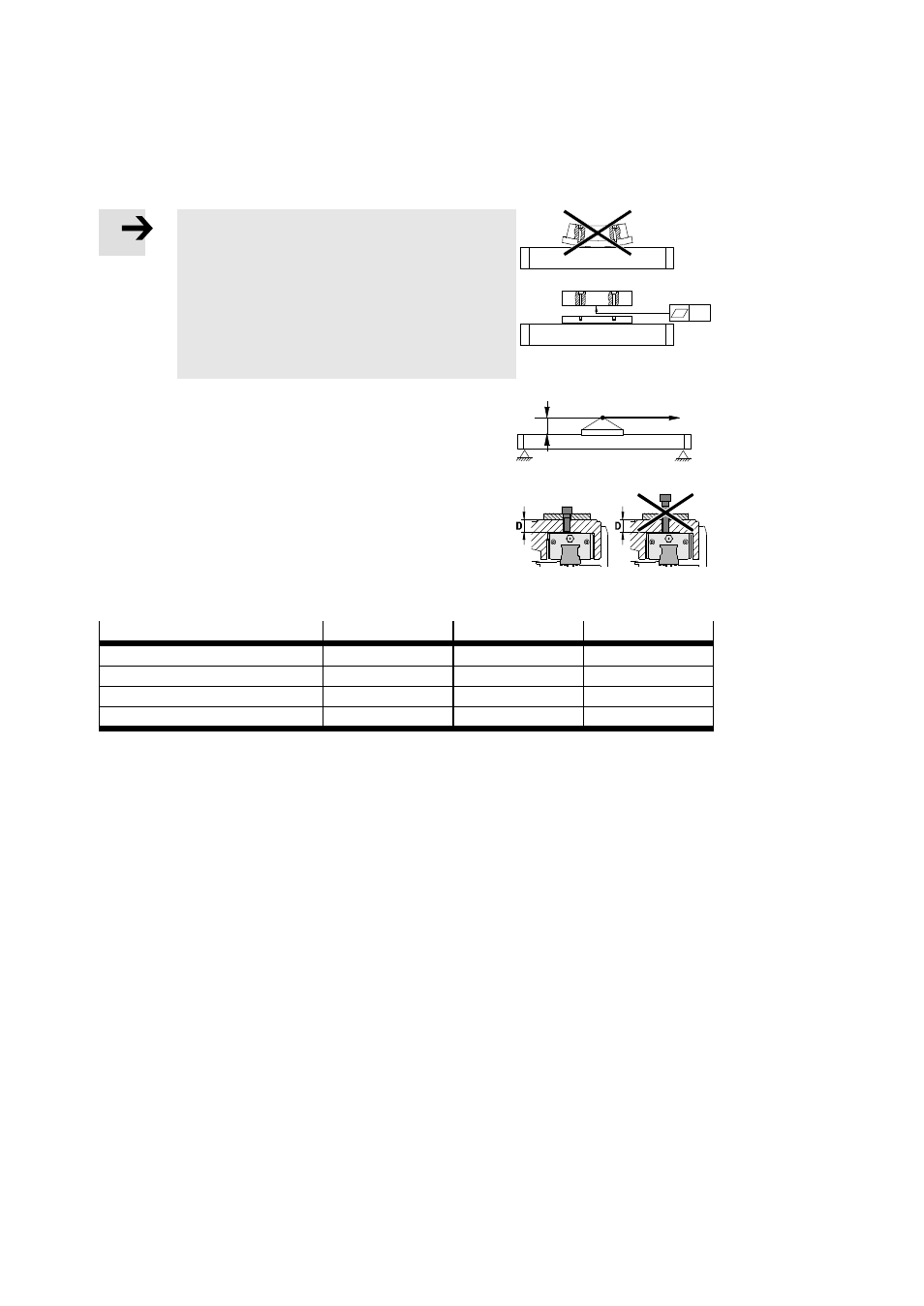

Fig. 5
t
•
工作负载的位置应使平行于运动轴线的作用力 F 和杠杆臂
“a” 所造成的倾覆力矩尽可能小。
Fig. 6
a
F
•
请您通过螺丝和定位套将有效负载固定到滑块上。
•
请注意遵守拧紧力矩和最大旋进深度 D。
Fig. 7
规格
18
25
40
螺丝(侧面/上面)
M5
M6
M6
最大旋入深度
[mm]
8.4
9.5
10
对心孔直径 (H7)
[mm]
∅ 9
∅ 9
∅ 9
拧紧力矩
[Nm]
5.9
9.9
9.9
Tab. 3
当工作负载拥有自己的导向时:
•
请校正工作负载的导向与 DGC-HD,使两者完全平行。
这样可以避免导向过载以及增加磨损。
