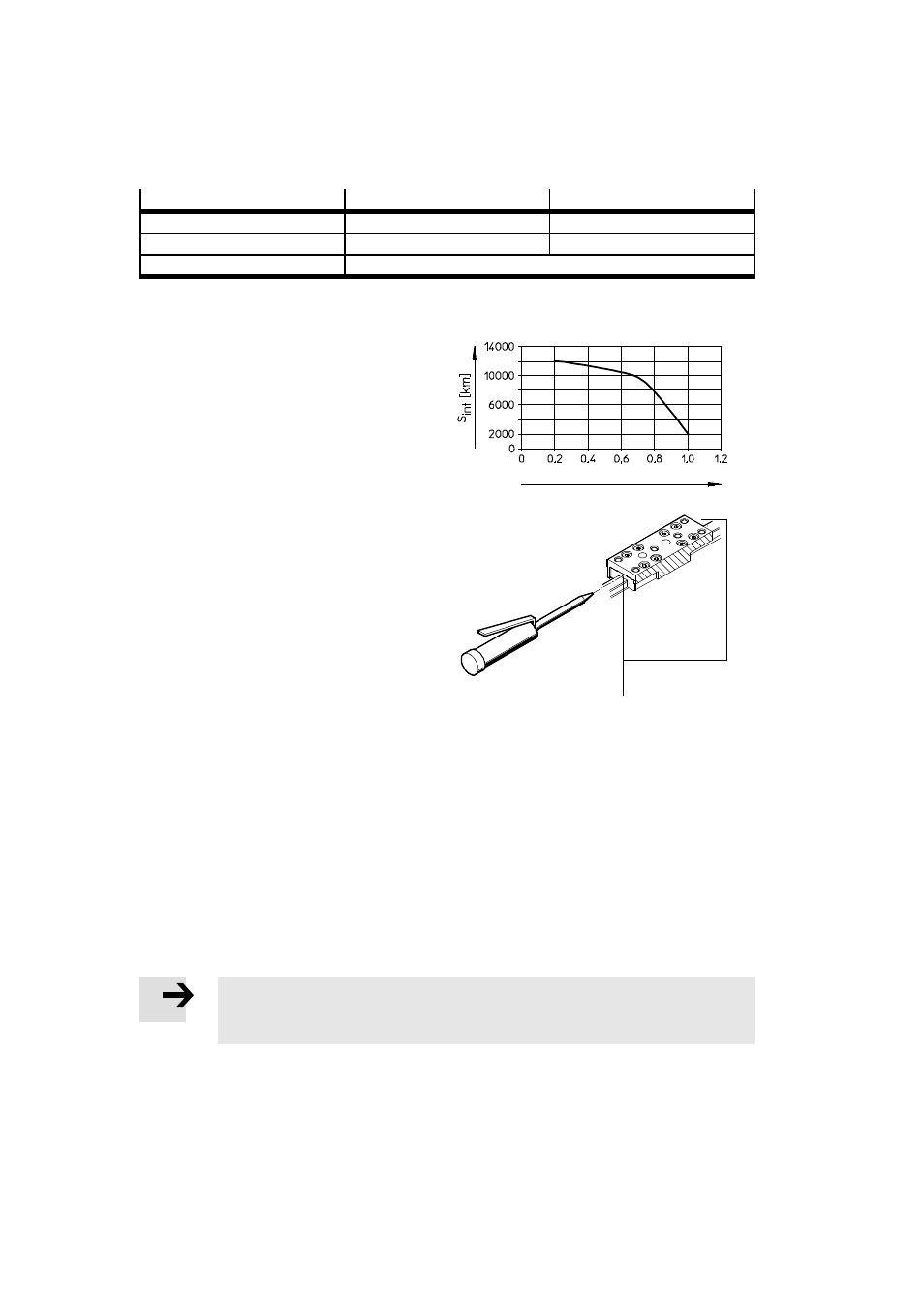

background image

DGC-HD

Festo – DGC-HD – 1304NH Français

55

Graisser les éléments suivants :

Guidage à billes

Rail de guidage

Point de graissage (

Fig. 1)

Trous de graissage

3

Surface

2

Intervalle de lubrification

(

Fig. 13)

Si nécessaire

1)

Graisse

2)

Graisse pour roulement

1)

Ou lorsque l'élément ne présente plus de couche de graisse

2)

Pompe à graisse, tube et graisse (

9 “Accessoires”)

Tab. 6

Pour le graissage du

guidage à billes :

1. Calculer le facteur de comparaison de charge

fv à l'aide de la formule pour charges combi-

nées (

11 Caractéristiques techniques) et en

déduite l'intervalle de graissage I

gr

(

Fig. 13).

Fig. 13

fv

2. Lubrifie le guidage à billes des deux côtés au

niveau de tous les trous de graissage

3.

3. Réaliser un déplacement complet pendant le

graissage, pour répartir uniformément la

graisse à l'intérieur.

Festo vous propose également un contrôle dans

le cadre du service après-vente comprenant le

graissage ultérieur.

Pour le reste, le DGC-HD est exempt d'entretien.

Fig. 14

3

8

Réparation

Recommandation : renvoyer le DGC-HD à notre service de réparation.

Les réglages de précision et contrôles nécessaires pourront ainsi être effectués.

Des informations relatives aux pièces de rechange et aux outils sont disponibles à l'adresse :

(

www.festo.com/spareparts).

Pour le remplacement des éléments d'amortissement :

Respecter le paragraphe “Pour le réglage fin de la course” (

6 Mise en service).

9

Accessoires

Nota

Sélectionner l'accessoire correspondant dans notre catalogue

(

www.festo.com/catalogue).
