DGC-HD
Festo – DGC-HD – 1304NH Deutsch
7
•
Beachten Sie den erforderlichen Stützabstand. Die Diagramme (
12 Kennlinien) zeigen den Stütz-
abstand, der sich in Abhängigkeit von Einbaulage und Nutzlast ergibt. Eine Überschreitung der an-
gegebenen Mindestabstände erfordert unbedingt eine Funktionsprüfung im Einzelfall.
Hinweis
Ungünstige Befestigungsvarianten können den DGC-HD beschädigen.
•
Stellen Sie sicher, dass sich die Befestigungselemente außerhalb des Verfahrbe-
reichs des Schlittens befinden.
•
Befestigen Sie den DGC-HD.
•
Wählen Sie bitte das entsprechende Zubehör aus unserem Katalog (
www.festo.com/catalogue).

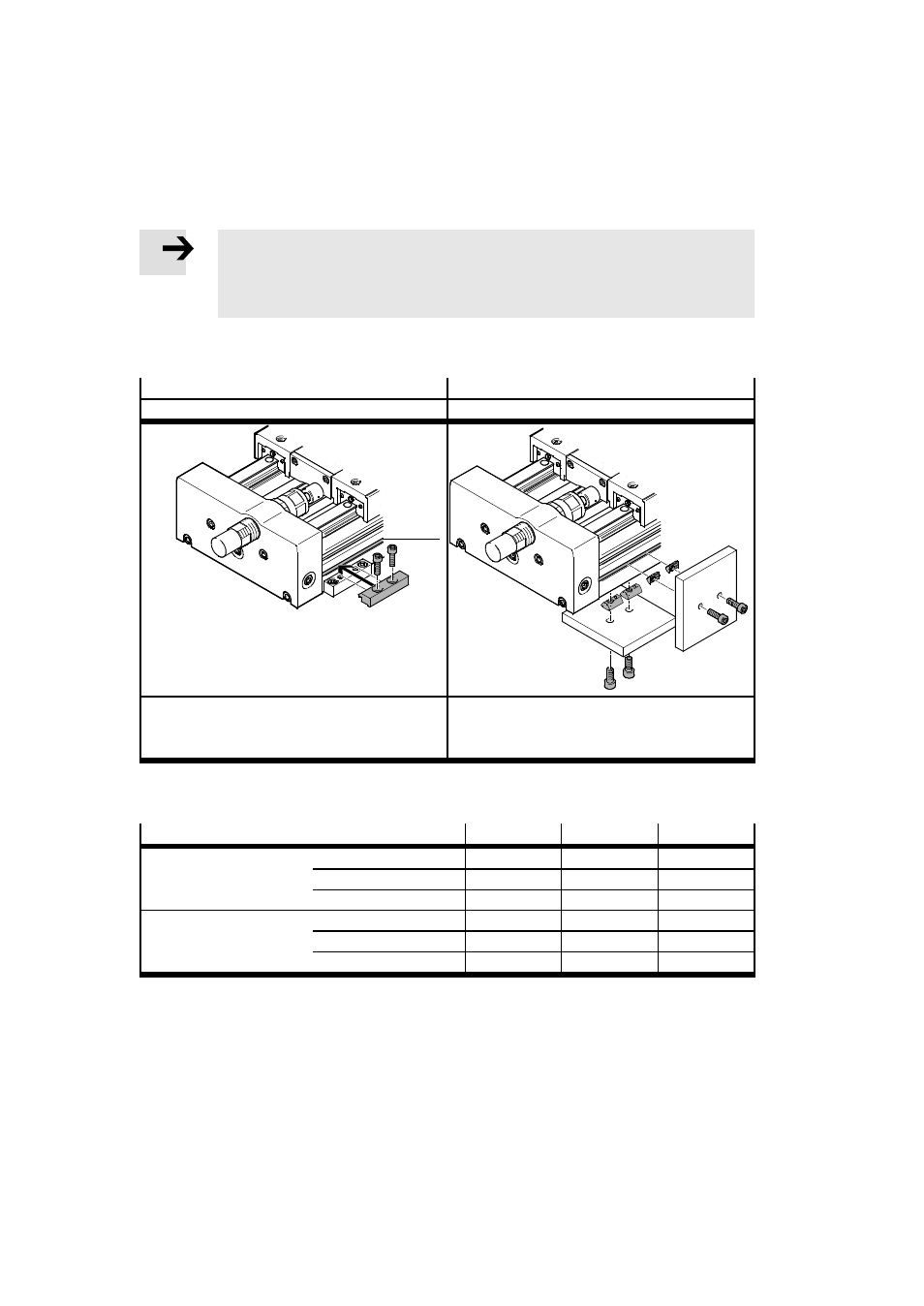

Profilbefestigung
Nutensteinbefestigung
MUE
NST
aA
Profilbefestigung in der Nut
aA der Befestigungs-
fläche
8
Nutensteinbefestigung in der Nut
aA.
Durch Verkippen gleiten die Nutensteine an jeder
Stelle des Profils in die Nut
Tab. 1
•
Drehen Sie die Befestigungsschrauben mit folgendem Anziehdrehmoment gleichmäßig fest.
Baugröße
18
25
40
Schraube
MUE
M5
M5
M8
NST (seitlich)
M5
M5
M6
NST (unten)
M5
M6
M6
Anziehdrehmoment
MUE
[Nm]
5
5
20
NST (seitlich)
[Nm]
5,9
5,9
9,9
NST (unten)
[Nm]
5,9
9,9
9,9
Tab. 2
