DGC-HD

40

Festo – DGC-HD – 1304NH Español

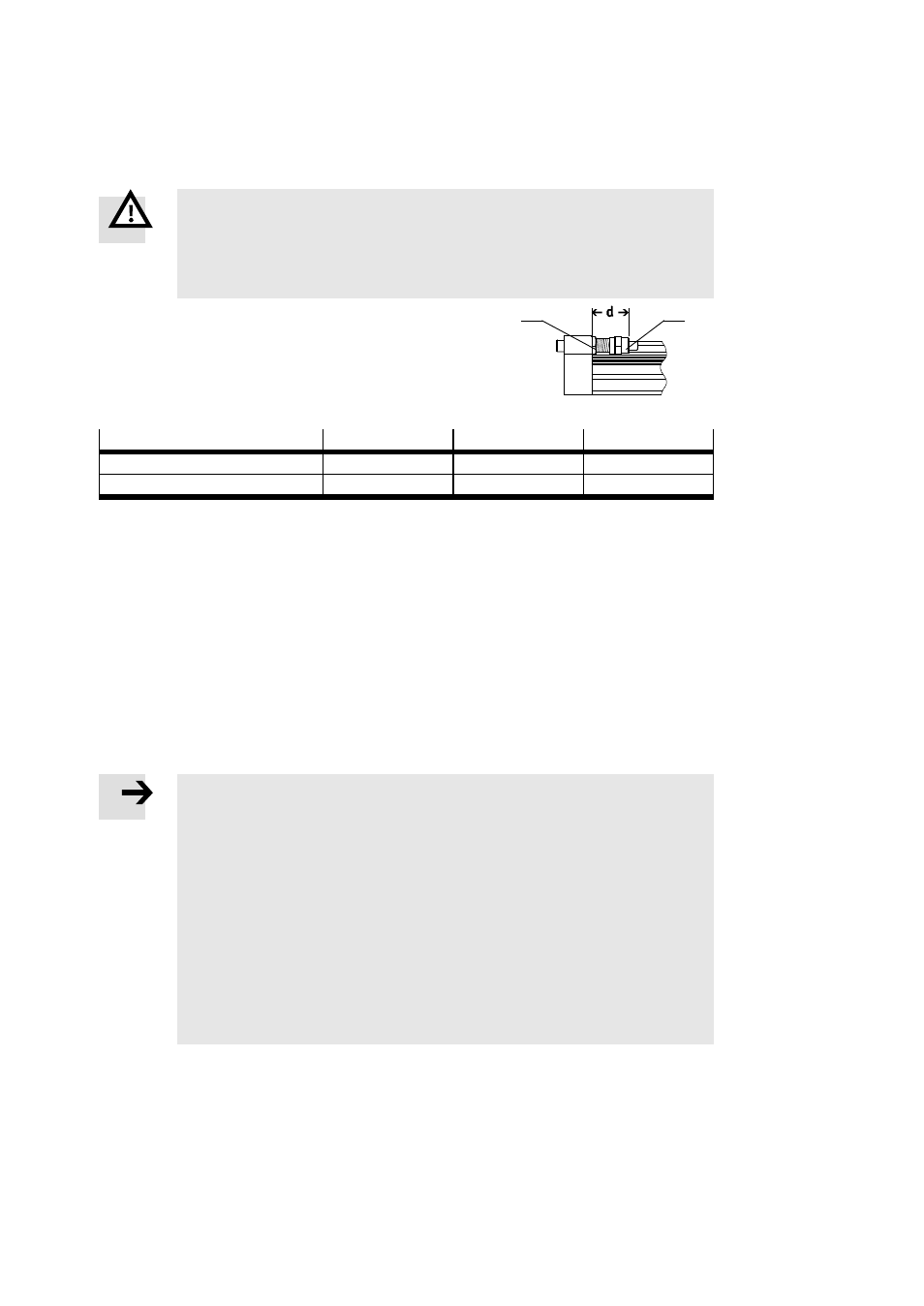

Ajuste fino de la carrera:

Advertencia

El funcionamiento del DGC sin casquillo de tope (H) y contratuerca (K) destruye el

DGC-HD.

Ensamble los elementos amortiguadores sólo con el casquillo de tope (H) y la

contratuerca (K).

1. Afloje la contratuerca (K).

2. Atornille el elemento amortiguador hacia dentro o hacia fuera.

Por motivos de estabilidad, la distancia d (

Fig. 12) no debe

sobrepasar los valores de la tabla siguiente.

3. Apriete de nuevo la contratuerca (K) con el par de apriete

siguiente.

Fig. 12

H

K

Tamaño

18

25

40

Distancia d

[mm]

27,3 … 52,3

31 … 56

41 … 76

Par de apriete

[Nm]

20

35

60

Tab. 5

Modificaciones en la carga o en la dinámica:

Verifique si son necesarios otros elementos amortiguadores.

7

Cuidados y mantenimiento

Limpieza y mantenimiento:

Si es necesario, limpie el sistema de cinta y el carril de guía con un trapo suave.

Se permiten todos los productos de limpieza no abrasivos.

Evite productos de limpieza que puedan dañar el sistema de cinta de PU.

Un frotado excesivo o el uso de productos de limpieza que disuelvan la grasa (p. ej. agua jabonosa)

dañan la capa de grasa.

Nota

El intervalo de lubricación S

int

depende de la carga a la que se someta el producto.

Divida en dos partes el intervalo de lubricación S

int

(

Fig. 13) si se da alguna de las

siguientes situaciones:

entorno expuesto al polvo y a la suciedad

carreras nominales

> 2.000 mm

velocidades de

> 2 m/s

perfil de desplazamiento

Z funcionamiento triangular (aceleraciones y

deceleraciones frecuentes)

temperatura ambiente

> 40 °C

años de funcionamiento del producto

> 3.

Si se dan varias situaciones simultáneamente, es necesario dividir en cuatro partes el

intervalo de lubricación.
