DGC-HD

Festo – DGC-HD – 1304NH Français

49

Respecter l'espacement de fixation requis. Les diagrammes (

12 “Courbes caractéristiques”)

indiquent l'espacement des fixations résultant de la position de montage et de la charge utile.

Un dépassement des espacements minimaux indiqués requiert impérativement un contrôle du

fonctionnement au cas par cas.

Nota

Les variantes de fixation défavorables peuvent endommager le DGC-HD.

S'assurer que les éléments de fixation se trouvent en dehors de la zone de dépla-

cement du chariot.

Fixer le DGC-HD.

Sélectionner l’accessoire correspondant dans notre catalogue (

www.festo.com/catalogue).

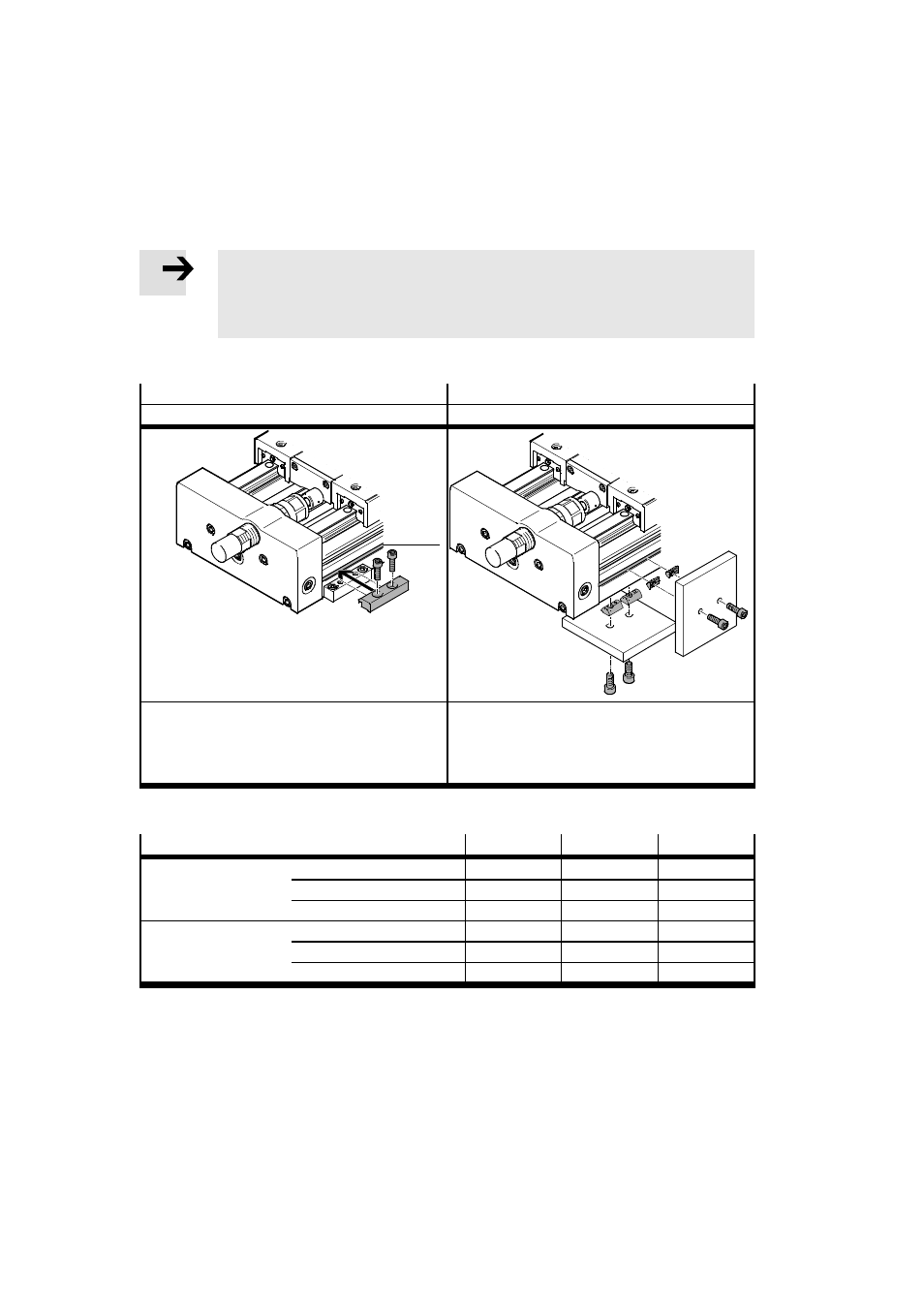

Fixation profilée

Fixation avec écrou pour rainure

MUE

NST

aA

Fixation de profilé dans la rainure

aA de la

surface de fixation

8

Fixation avec écrou pour rainure dans la

rainure

aA.

Un léger basculement permet d’insérer les écrous

à n'importe quel endroit du profilé dans la rainure

Tab. 1

Serrer uniformément les vis de fixation avec les couples de serrage suivants.

Taille

18

25

40

Vis

MUE

M5

M5

M8

NST (sur le côté)

M5

M5

M6

NST (en bas)

M5

M6

M6

Couple de serrage

MUE

[Nm]

5

5

20

NST (sur le côté)

[Nm]

5,9

5,9

9,9

NST (en bas)

[Nm]

5,9

9,9

9,9

Tab. 2
