DGC-HD
8 Festo – DGC-HD – 1304NH Deutsch

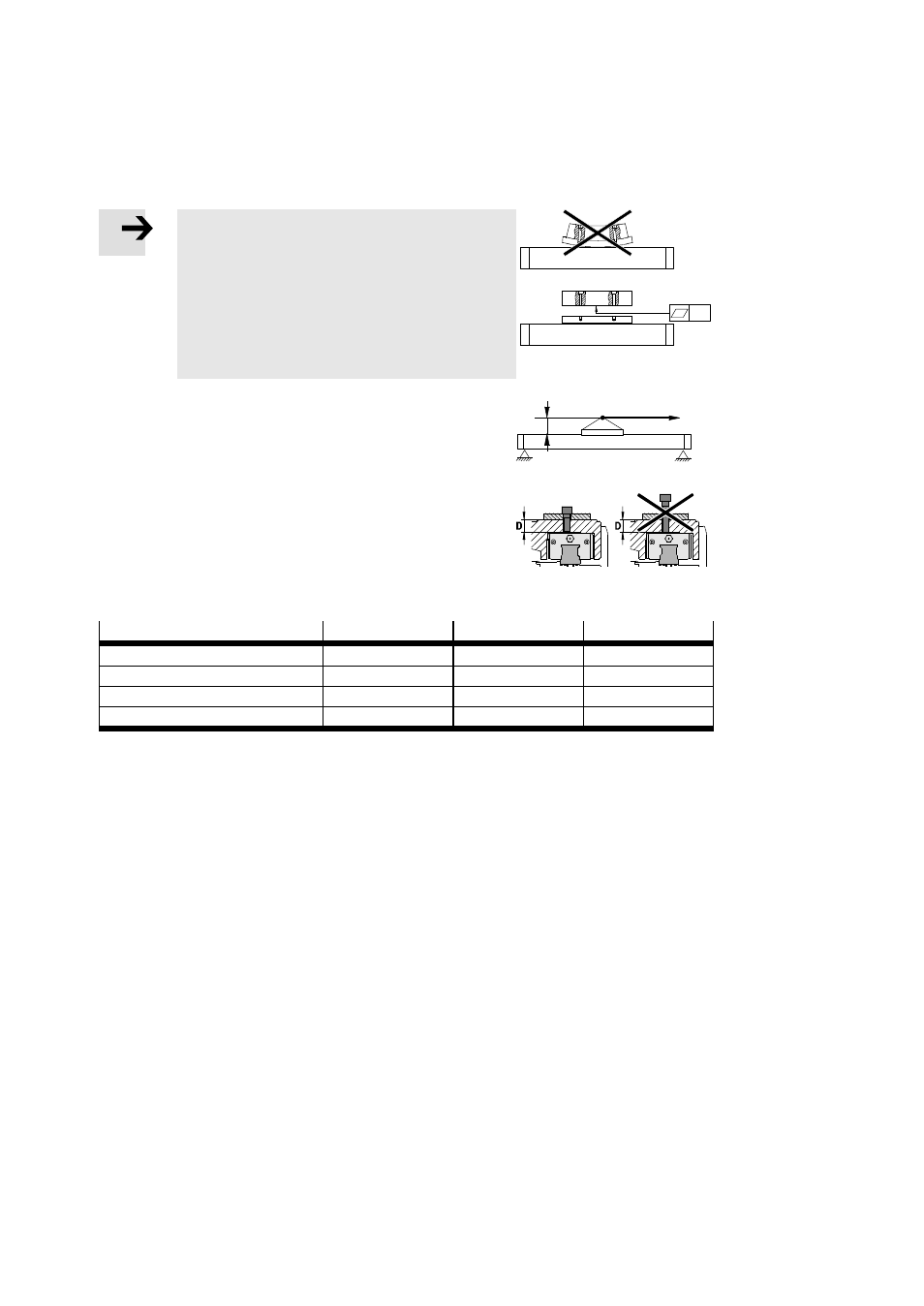

5.1.2 Einbau der Nutzlast
Bei harten und steifen Nutzlasten (z. B. aus Stahl):
Hinweis
Ein Verbiegen des Aluminium-Schlittens gegen eine
gekrümmte Nutzlast mindert die Lebensdauer der Füh-
rung.
• Stellen Sie sicher, dass die Montagefläche der
Nutzlasten eine Ebenheit von t ≤ 0,01 mm aufweist.
Bei Einsatz von Zusatzschlitten sind mögliche
Höhenunterschiede auszugleichen.
Fig. 5
t
• Platzieren Sie die Nutzlast so, dass das Kippmoment
resultierend aus der Kraft F (parallel zur Bewegungsachse) und
dem Hebelarm “a” klein bleibt.
Fig. 6
a
F
• Befestigen Sie die Nutzlast mit den Schrauben und Zentrierhül-
sen am Schlitten.
• Achten Sie darauf, dass die Anziehdrehmomente und die max.
Einschraubtiefe D eingehalten wird.
Fig. 7
Baugröße 18 25 40
Schraube (seitlich/oben) M5 M6 M6
Max. Einschraubtiefe D [mm] 8,4 9,5 10
Zentrierung (H7) [mm]
∅ 9 ∅ 9 ∅ 9
Anziehdrehmoment [Nm] 5,9 9,9 9,9
Tab. 3
Bei Nutzlasten mit eigener Führung:
• Justieren Sie die Führungen von Nutzlast und DGC-HD exakt parallel.
So vermeiden Sie eine Überlastung der Führung und erhöhten Verschleiß.
