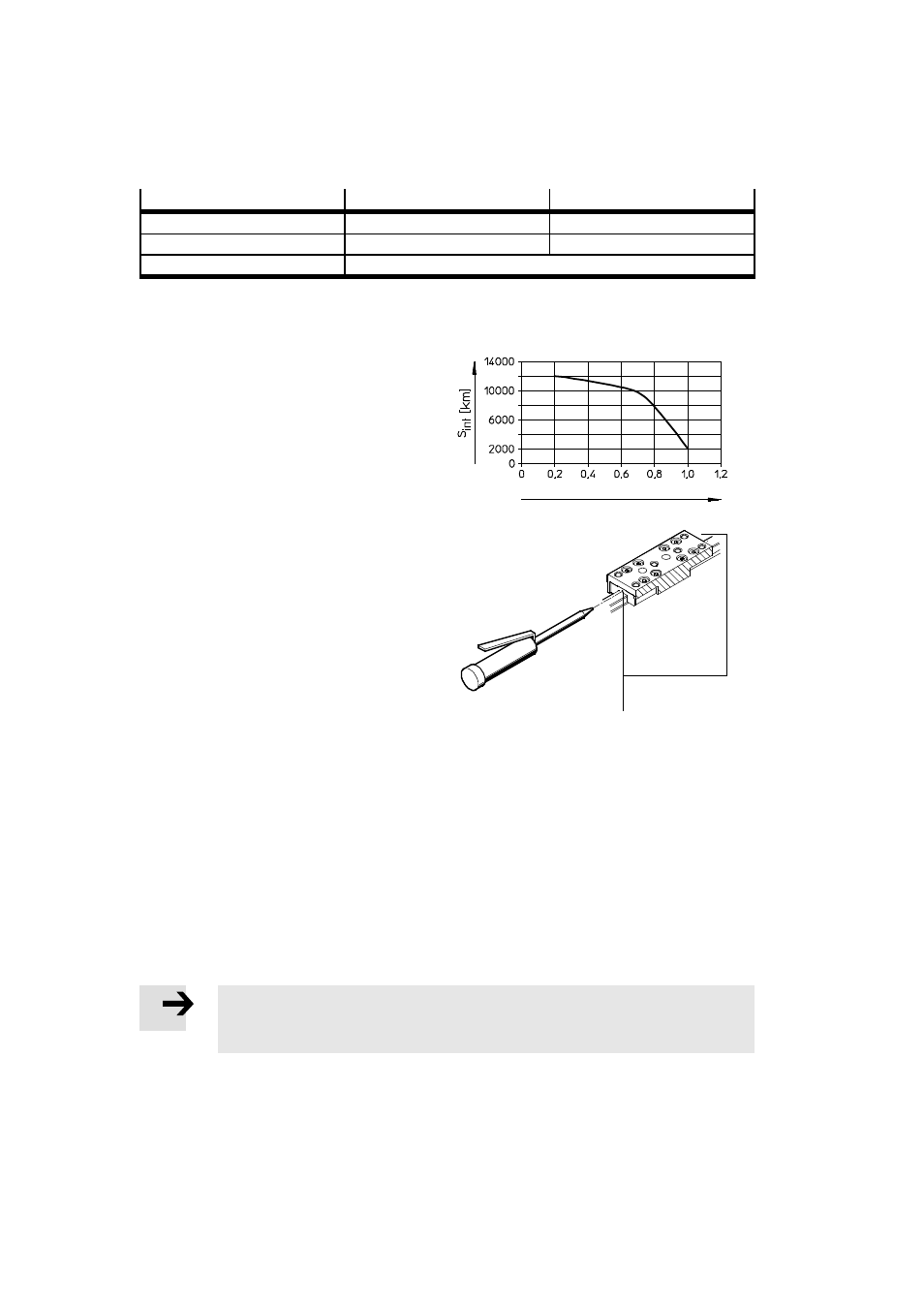

background image

DGC-HD

Festo – DGC-HD – 1304NH Deutsch

13

Fetten Sie folgende Bauteile:

Wälzführung

Führungsschiene

Schmierstelle (

Fig. 1)

Schmierbohrung

3

Oberfläche

2

Schmierintervall

(

Fig. 13)

Bei Bedarf

1)

Fett

2)

Wälzlagerfett

1)

Oder wenn das Bauteil keine Fettschicht mehr aufweist

2)

Fettpresse, Düsenrohre und Fett (

9 Zubehör)

Tab. 6

Zum Fetten der

Wälzführung:

1. Berechnen Sie den Belastungs-Vergleichs-

faktor fv mit Hilfe der Formel für kombinierte

Belastungen (

11 Technische Daten) und

entnehmen Sie das Schmierintervall S

int

aus

(

Fig. 13).

Fig. 13

fv

2. Fetten Sie die Wälzführung beidseitig an allen

Schmierbohrungen

3.

3. Fahren Sie den Verfahrweg während des

Fettens komplett ab, um das Fett gleichmäßig

im Inneren zu verteilen.

Alternativ bietet Ihnen Festo eine Inspektion als

Serviceleistung inkl. des Nachfettens an.

Ansonsten ist der DGC-HD wartungsfrei.

Fig. 14

3

8

Reparatur

Empfehlung: Schicken Sie den DGC-HD an unseren Reparaturservice.

Dadurch werden erforderliche Feinabstimmungen und Prüfungen besonders berücksichtigt.

Informationen über Ersatzteile und Hilfsmittel finden Sie unter: (

www.festo.com/spareparts).

Zum Austausch von Dämpfungselementen:

Beachten Sie den Abschnitt „Zur Feineinstellung des Hubes“ (

6 Inbetriebnahme).

9

Zubehör

Hinweis

Wählen Sie bitte das entsprechende Zubehör aus unserem Katalog

(

www.festo.com/catalogue).
