DGC-HD

62

Festo – DGC-HD – 1304NH Italiano

Osservare le disposizioni locali per lo smaltimento eco-compatibile dei gruppi elettrici.

Tenere presente i dati dei materiali (

capitolo Dati tecnici).

Utilizzare il prodotto nel suo stato originale, senza apportare modifiche non autorizzate.

Tenere presente le condizioni ambientali esistenti nel luogo d'impiego.

Ambienti dove sono presenti sostanze corrosive (ad es. ozono) possono ridurre la durata del pro-

dotto.

Confrontare i valori soglia indicati nelle presenti istruzioni per l’uso con le condizioni di impiego

previste (ad es. ad es. pressioni, forze, coppie, masse temperature, velocità).

Solo l’osservanza dei limiti di carico permette l'esercizio del prodotto secondo le norme di sicurezza

vigenti.

Tenere presente la tolleranza delle coppie di serraggio. Senza indicazioni specifiche

la tolleranza è di ±20 %.

Provvedere a un’adeguata preparazione dell’aria compressa (

capitolo Dati tecnici).

5

Montaggio

5.1

Montaggio delle parti meccaniche

Evitare di premere o di aspirare il nastro sigillante.

I danni al nastro sigillante riducono l'affidabilità d'esercizio. Con movimento di ritorno della slitta

senza pressione può derivare una sottopressione che aspira il nastro sigillante nella camera del

cilindro.

Si raccomanda di non manipolare le viti e i perni filettati quando non viene richiesto esplicitamente

nelle presenti istruzioni.

Evitare danneggiamenti o sporco pesante al sistema di fasce di tenuta.

Il danneggiamento può compromettere la sicurezza nonché la durata del DGC-HD.

5.1.1

Esecuzione del montaggio del prodotto

Nota

La presenza di sollecitazioni di trazione troppo elevate può determinare la rottura delle

viti di fissaggio della testata.

Fissare il DGC-HD con fissaggi per profili o tasselli scorrevoli (

Tab. 1). Non è possi-

bile un fissaggio sulla testata anteriore/posteriore.

Verificare che l'installazione non sia soggetta a deformazioni o

sollecitazioni (planarità della superficie di fissaggio: ≤ 0,05 %

della corsa; max. 0,5 mm). In caso di configurazioni a cavalletto,

verificare ulteriormente l'orientamento parallelo degli assi. Per

ulteriori informazioni rivolgersi al servizio assistenza locale di

Festo.

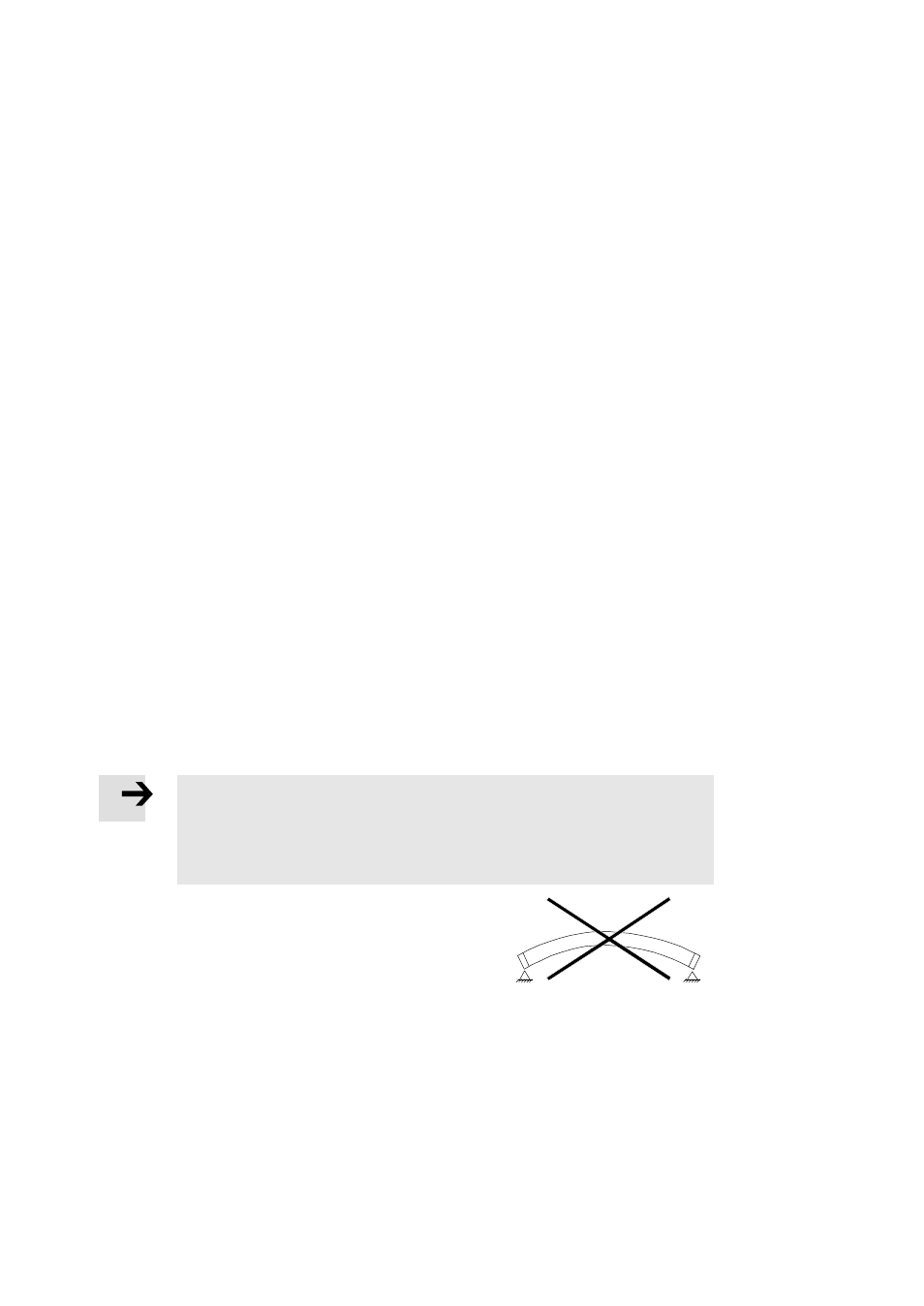

Fig. 4

Posizionare il DGC-HD in modo che gli elementi operativi siano accessibili.
