DGC-HD

48

Festo – DGC-HD – 1304NH Français

Respecter les directives locales en vigueur en matière de protection de l'environnement pour la

mise au rebut des composants électroniques.

Tenir compte des indications relatives au matériaux (

Chapitre Caractéristiques techniques).

Utiliser le produit dans son état d’origine, sans apporter de modifications.

Tenir compte des conditions ambiantes sur le lieu d’utilisation.

Les environnements corrosifs (par ex. ozone) réduisent la durée de vie du produit.

Comparer les valeurs limites indiquées dans cette notice d'utilisation avec les conditions d’utili-

sation (par ex. forces, couples, températures, masses, vitesses).

Seul le respect des limites de charge permet un fonctionnement du produit conforme aux directives

de sécurité en vigueur.

Tenir compte de la tolérance des couples de serrage. Sans indication spéciale, la tolérance

est de ±20 %.

Veiller au conditionnement correct de l'air comprimé (

Chapitre Caractéristiques techniques).

5

Montage

5.1

Montage mécanique

Éviter d’enfoncer ou d’aspirer le ruban isolant.

Tout dommage sur le ruban isolant amoindrit la fiabilité du fonctionnement. Un déplacement sacca-

dé du chariot sans pression peut provoquer une dépression, qui va aspirer le ruban isolant dans la

chambre du piston.

Ne pas modifier en principe les vis et les goujons d'assemblage, sauf mention contraire dans la

présente notice.

Éviter d'endommager ou d'encrasser fortement le système de bande.

Les endommagements nuisent à la sécurité et à la durée de vie du DGC-HD.

5.1.1

Montage du produit

Nota

Des charges de traction trop élevées entraînent l'arrachage des vis de la culasse avant.

Fixer le DGC-HD à l'aide des fixations de profilé ou des écrous pour rainure

(

Tab. 1). Une fixation sur la culasse à raccord/la culasse arrière est impossible.

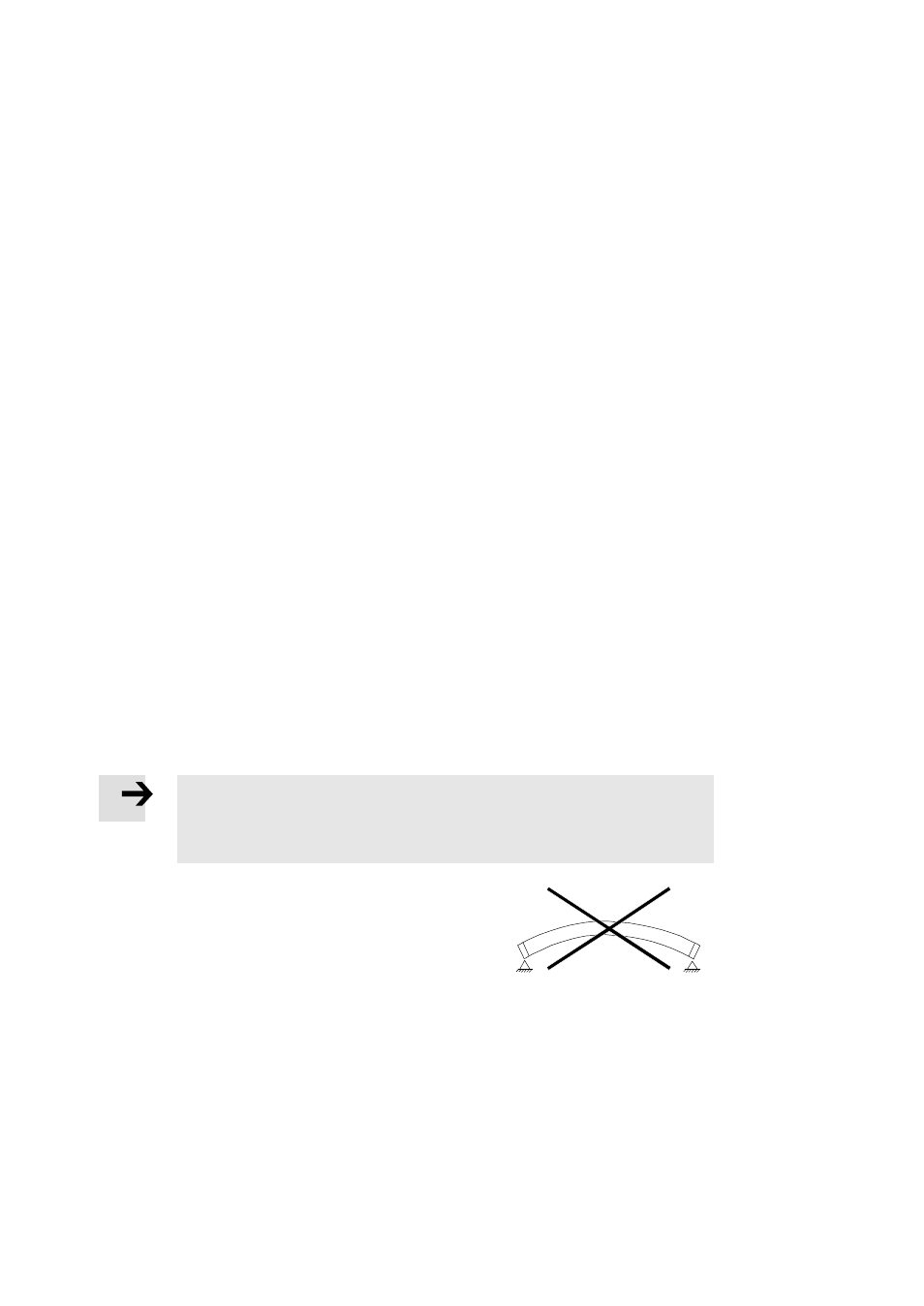

Veiller à réaliser un montage sans déformations ni flé-

chissements (planéité de la surface de montage : ≤ 0,05 % de la

longueur de course ; 0,5 mm max.). Lors de montages sur

portique, veiller également à un alignement parallèle des axes.

Pour de plus amples informations, s'adresser

au service après-vente Festo local.

Fig. 4

Mettre en place le DGC-HD de manière à ce que tous les éléments de commande soient accessibles.
