DGC-HD

38

Festo – DGC-HD – 1304NH Español

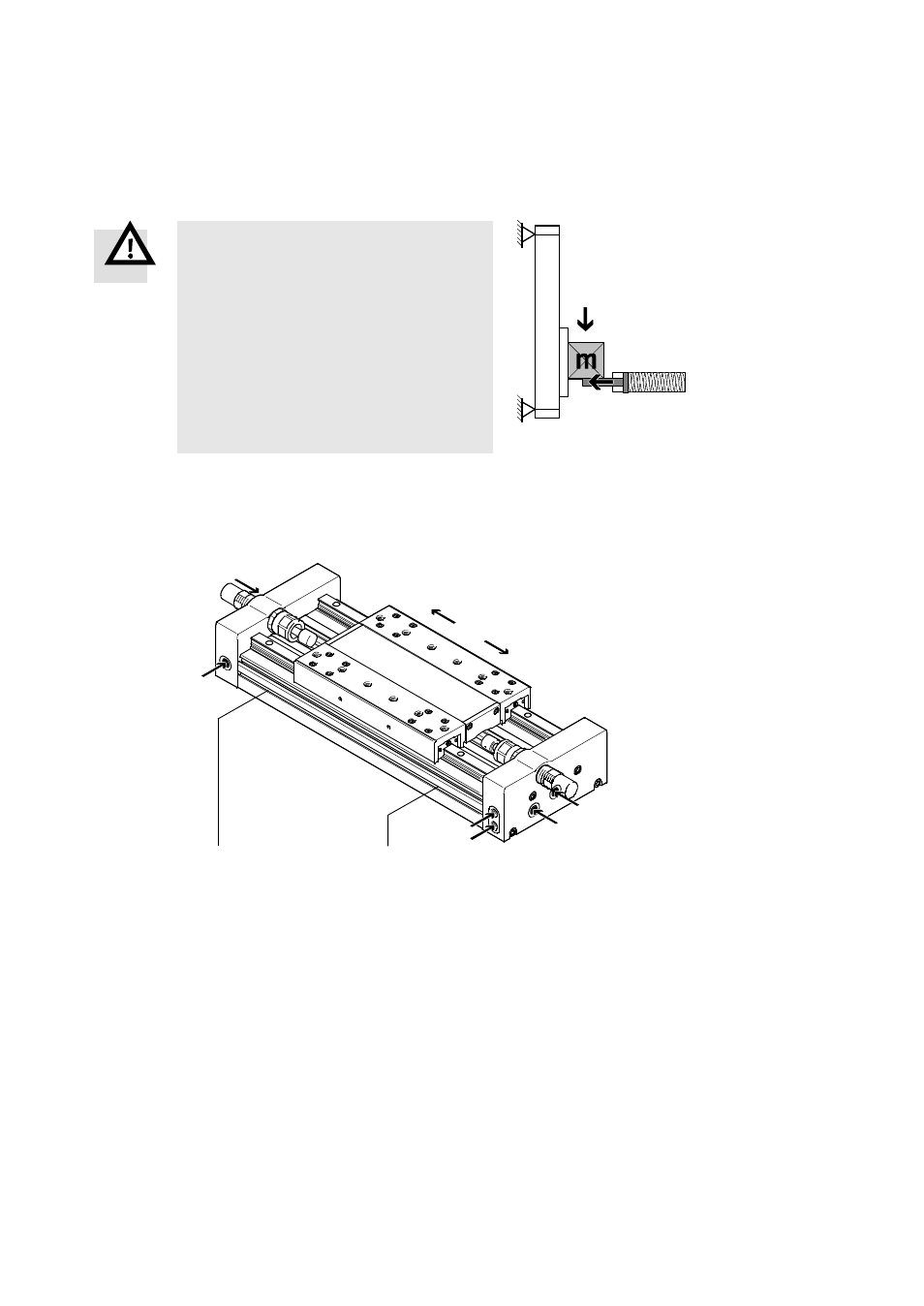

5.2

Montaje neumático

En caso de montaje en posición vertical o inclinada:

Advertencia

¡Daños materiales y lesiones!

En caso de fallo de presión la masa de trabajo

descenderá.

Compruebe si se precisan válvulas de

antirretorno HGL. Con ellas se evita que la

masa móvil se caiga bruscamente.

Verifique si es necesario tomar medidas de

seguridad para evitar que la masa descienda

lentamente debido a fugas (p. ej. trinquetes,

bulones móviles o topes elásticos).

Fig. 8

Seleccione conexiones de aire comprimido adecuadas.

Además de las conexiones de aire comprimido de fábrica (W), también hay conexiones

alternativas (A).

Estas tienen tornillos de cierre.

W(1)

W(2)

A(2)

A(2)

A(2)

A(1)

2

1

1

2

W

=

conexiones de aire comprimido de fábrica

1 = posición final lado trasero
1

=

movimiento hacia lado trasero

A

=

conexiones alternativas

2 = posición final lado delantero
2

=

movimiento hacia lado delantero

Fig. 9

Para ajustar la velocidad:

Enrosque las válvulas de estrangulación y antirretorno GRLA en conexiones de aire comprimido.
