DGC-HD
76
Festo – DGC-HD – 1304NH 中文
•
请注意使用地点的环境条件。
腐蚀性环境(例如: 臭氧)将缩短产品的使用寿命。
•
请您将本操作指南中的极限值与实际使用情况下的极限值进行比较(例如: 作用力、力矩、
温度、质量、速度)。
只有遵守负载极限值才能使产品按照相关的安全规程安全运行。
•
请注意拧紧力矩的容许公差。 如无特殊规定,
则公差为 ±20 %。
•
请您按照规定对压缩空气进行预处理(
技术参数章节)。
5
安装
5.1
机械安装
•
请注意避免密封带被压入或者被吸入。
密封带的损伤会降低运行的可靠性。 突然移动无压状态下的滑块会产生负压,将密封带吸入活
塞腔内。
•
螺丝和螺栓原则上一律保持原样,但本操作手册中要求您改动的除外。
•
要避免损伤或弄脏密封带。
密封带损坏会降低 DGC-HD 的安全性并缩短其使用寿命。
5.1.1
产品安装
注意
太高的拉力负荷会导致端盖螺丝的断裂。
•
请用型材安装件或沟槽螺母固定住 DGC-HD (
Tab. 1)。 不能将其固定到两侧
端盖上。
•

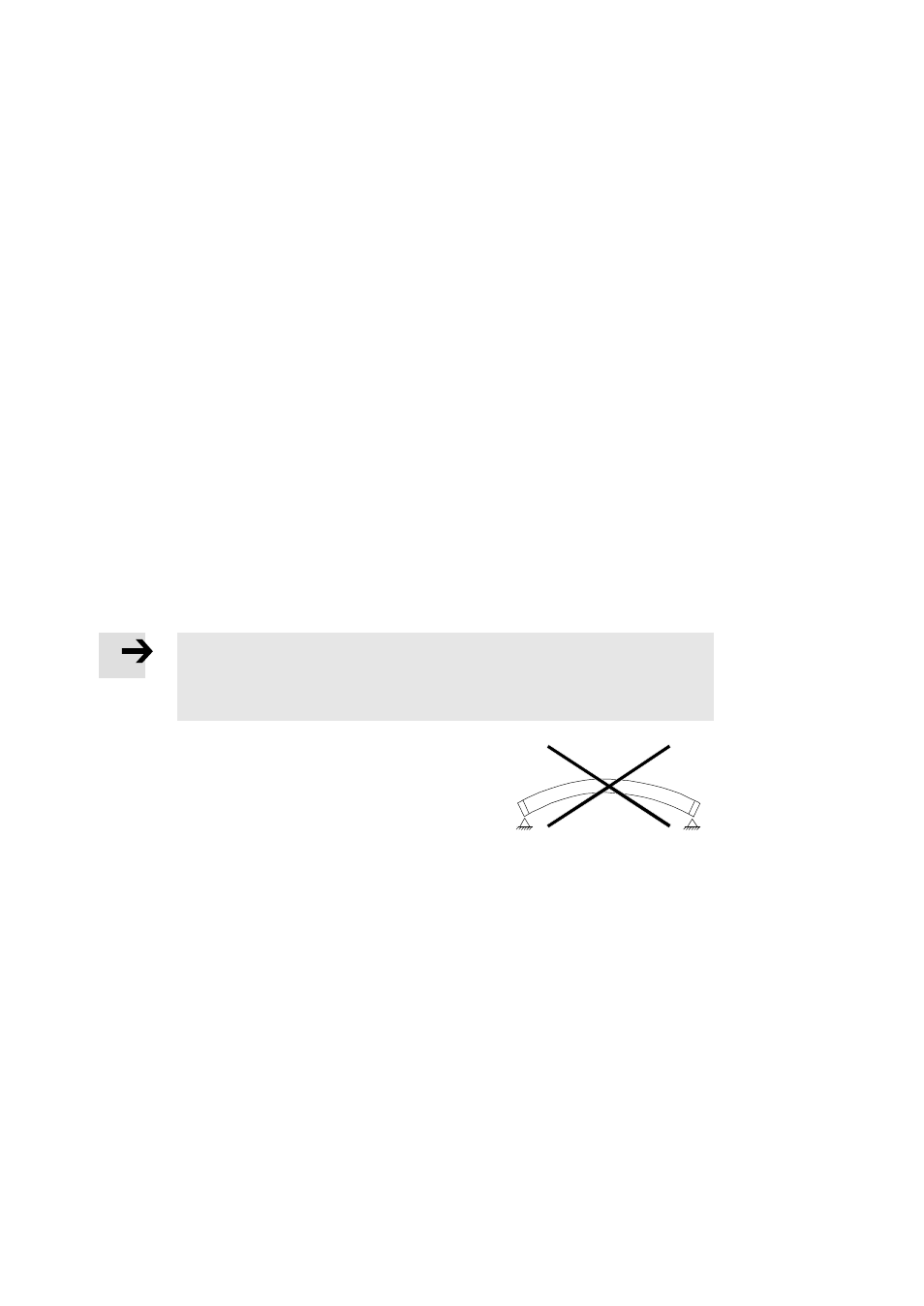

请您注意,安装时不得存在应力和弯曲(支承面的平整度:
≤
冲程长度的 0.05 %;最大 0.5 mm)。 门架安装时还须
额外注意平行对齐轴心。 更多信息请与您所在地的 Festo
服务部门联系。
Fig. 4
•
安放 DGC-HD 时,请将工作部件放置在随手可及的位置上。
