DGC-HD

Festo – DGC-HD – 1304NH Italiano

69

Lubrificare con grasso i seguenti componenti:

Guida a cuscinetti a sfera

Profilo guida

Punto di lubrificazione (

Fig. 1) Foro di lubrificazione

3

Superficie

2

Intervallo di lubrificazione

(

Fig. 13)

All'occorrenza

1)

Grasso

2)

Grasso per cuscinetti volventi

1)

Oppure se il componente non presenta più alcuno strato di grasso

2)

Ingrassatore a siringa, soffiatore e grasso (

9 Accessori)

Tab. 6

Per lubrificare la

guida a cuscinetti a sfera:

1. Calcolare il fattore di confronto del carico fv

con l'aiuto della formula per carichi combinati

(

11 dati tecnici) e sottrarre l'intervallo di

lubrificazione S

int

da (

Fig. 13).

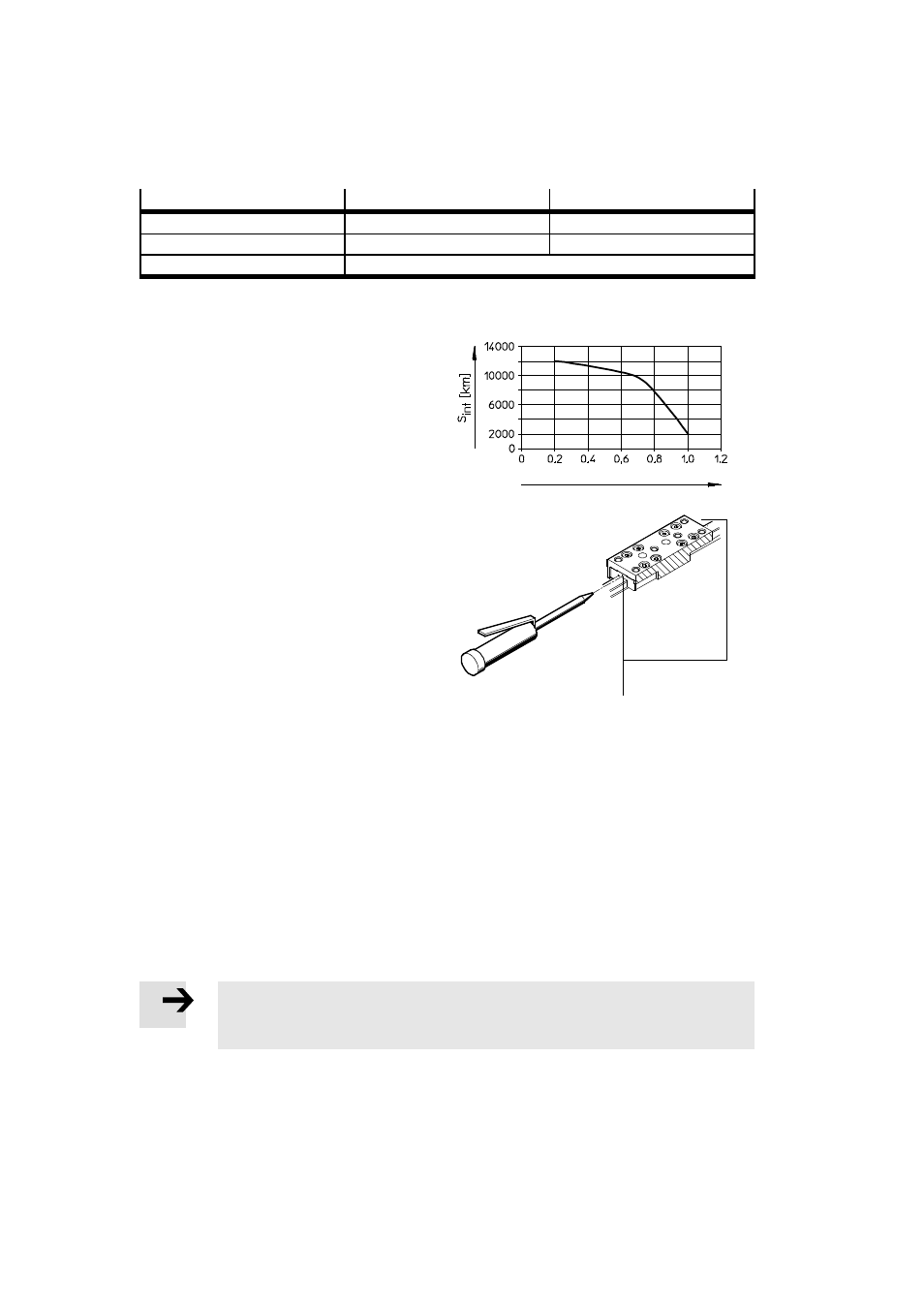

Fig. 13

fv

2. Lubrificare la guida a cuscinetti a sfera su

entrambi i lati in tutti i fori di lubrificazione

3.

3. Percorrere completamente la corsa di trasla-

zione durante la lubrificazione per distribuire

uniformemente il grasso nell'interno.

Festo offre in alternativa un'ispezione come pres-

tazione del servizio di assistenza, che include an-

che la lubrificazione.

Il DGC-HD non richiede altri interventi di manuten-

zione.

Fig. 14

3

8

Riparazione

Suggerimento: inviare il DGC-HD al nostro servizio di riparazioni.

Così verranno eseguite soprattutto le microregolazioni e le verifiche necessarie.

Le informazioni specifiche sui pezzi di ricambio e ausili sono reperibili al sito:

(

www.festo.com/spareparts).

Per sostituire gli elementi di ammortizzazione:

Osservare il paragrafo “Regolazione di precisione della corsa” (

6 Messa in servizio).

9

Accessori

Nota

Scegliere gli appositi accessori nel catalogo

(

www.festo.com/catalogue).
