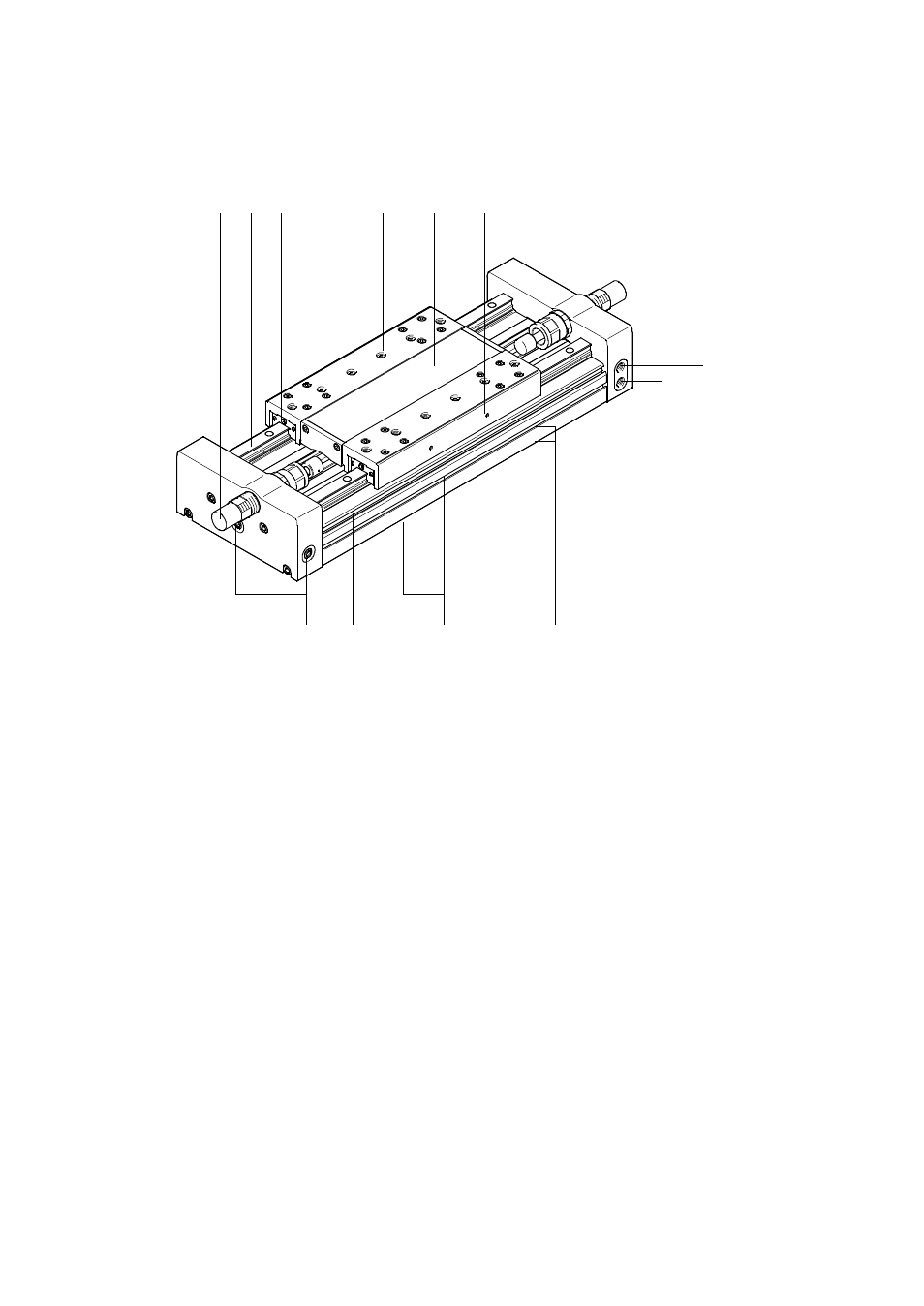

Bedienteile und Anschlüsse

1 Stoßdämpfer (2x)

2 Führungsschiene (2x)

3 Schmierbohrung für Wälzführung (4x)

4 Gewinde und Zentrierung für Nutzlastbefesti-

gung (12x)

5 Schlitten

6 Gewinde für optionale Schaltfahne

(beidseitig, 2x)

7 Druckluftanschlüsse

8 Fläche für Profilbefestigung

9 Nut für Nutensteinbefestigung und Zubehör

(beidseitig)

aJ Nut für Näherungsschalter (beidseitig)

aA Druckluftanschlüsse mit Verschlussschrau-

ben

Fig. 1

Funktion und Anwendung

Durch wechselweise Belüftung der Druckluftanschlüsse bewegt sich der Innenläufer im Zylinderrohr hin

und her. Durch eine starre Verbindung bewegt sich der Schlitten

5 mit. Den dazu notwendigen Schlitz

im Zylinderrohr überspannt ein Bandsystem. Der Schlitten ist wälzgeführt. Die Referenzposition des

Schlittens kann mit Hilfe von Näherungsschaltern in den Nuten

aJ abgefragt werden.
