DGC-HD

Festo – DGC-HD – 1304NH Español

35

Observe la distancia necesaria entre apoyos. Los diagramas (

12 Curvas características)

muestran la distancia entre apoyos que resulta en función de la posición de montaje y de la carga

útil. Si se exceden las distancias mínimas especificadas, es necesario realizar un control de

funcionamiento individual.

Nota

Las variantes de montaje desfavorables pueden dañar el DGC-HD.

Asegúrese de que los elementos de fijación se hallen fuera del área de

desplazamiento del carro.

Fije el DGC-HD.

Escoja los accesorios correspondientes en nuestro catálogo (

www.festo.com/catalogue).

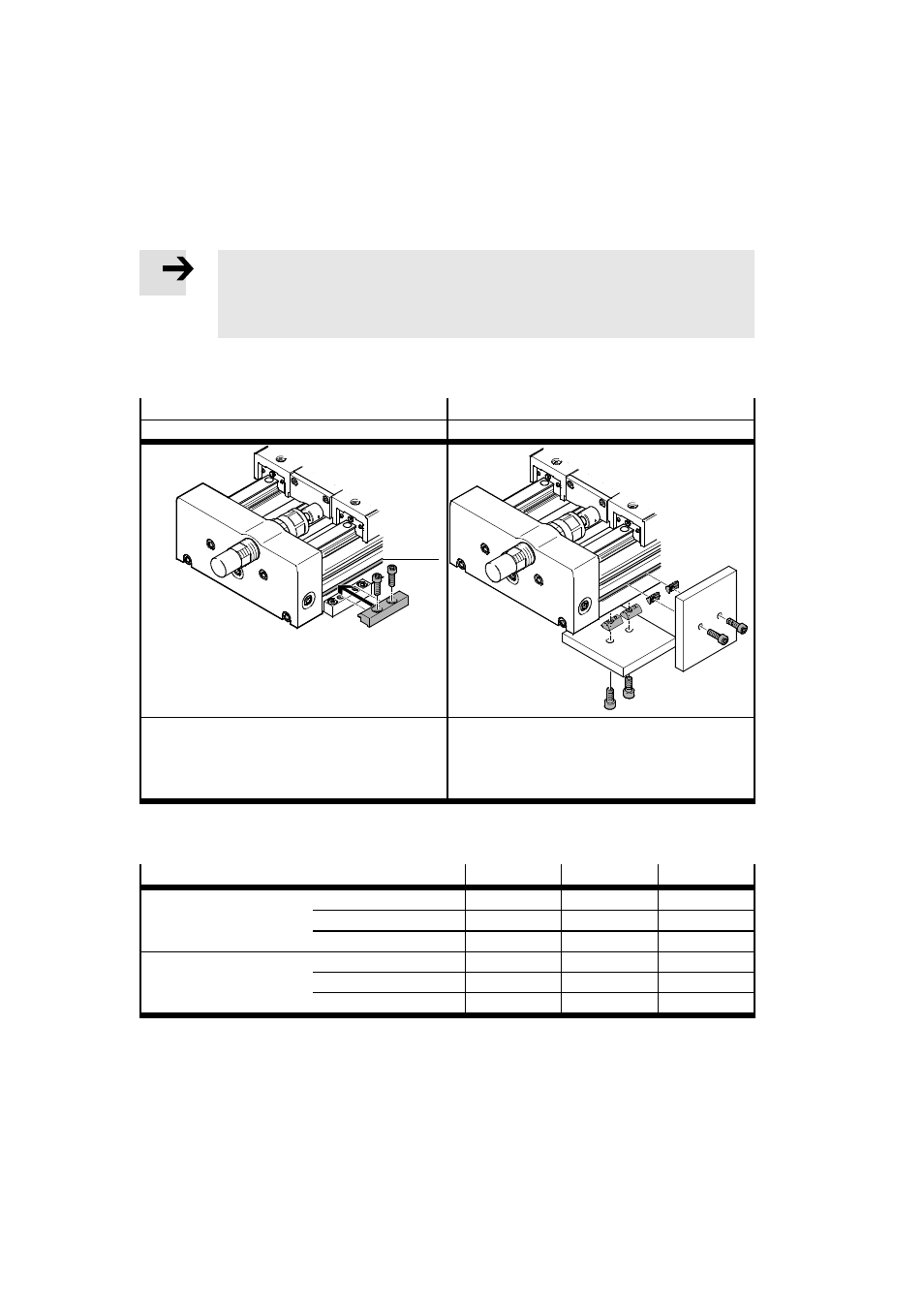

Fijación para perfil

Fijación para tuerca deslizante

MUE

NST

aA

Fijación para perfil en la ranura

aA de la

superficie de fijación

8

Fijación por bloque deslizante en la ranura

aA.

Si el dispositivo se inclina, las tuercas

deslizantes se moverán a la posición deseada en

la ranura.

Tab. 1

Apriete por igual los tornillos de fijación con el siguiente par de apriete.

Tamaño

18

25

40

Tornillo

MUE

M5

M5

M8

NST (lateral)

M5

M5

M6

NST (inferior)

M5

M6

M6

Par de apriete

MUE

[Nm]

5

5

20

NST (lateral)

[Nm]

5,9

5,9

9,9

NST (inferior)

[Nm]

5,9

9,9

9,9

Tab. 2
