DGC-HD

64

Festo – DGC-HD – 1304NH Italiano

5.1.2

Montaggio del carico

Per carichi duri e rigidi (ad es. in acciaio):

Nota

Una flessione della slitta in alluminio verso un carico

piegato può compromettere la durata della guida.

Accertarsi che la superficie di montaggio del carico

presenti una planarità di t ≤ 0,01 mm.

In caso di impiego di slitte aggiuntive, si devono

compensare possibili differenze di altezza.

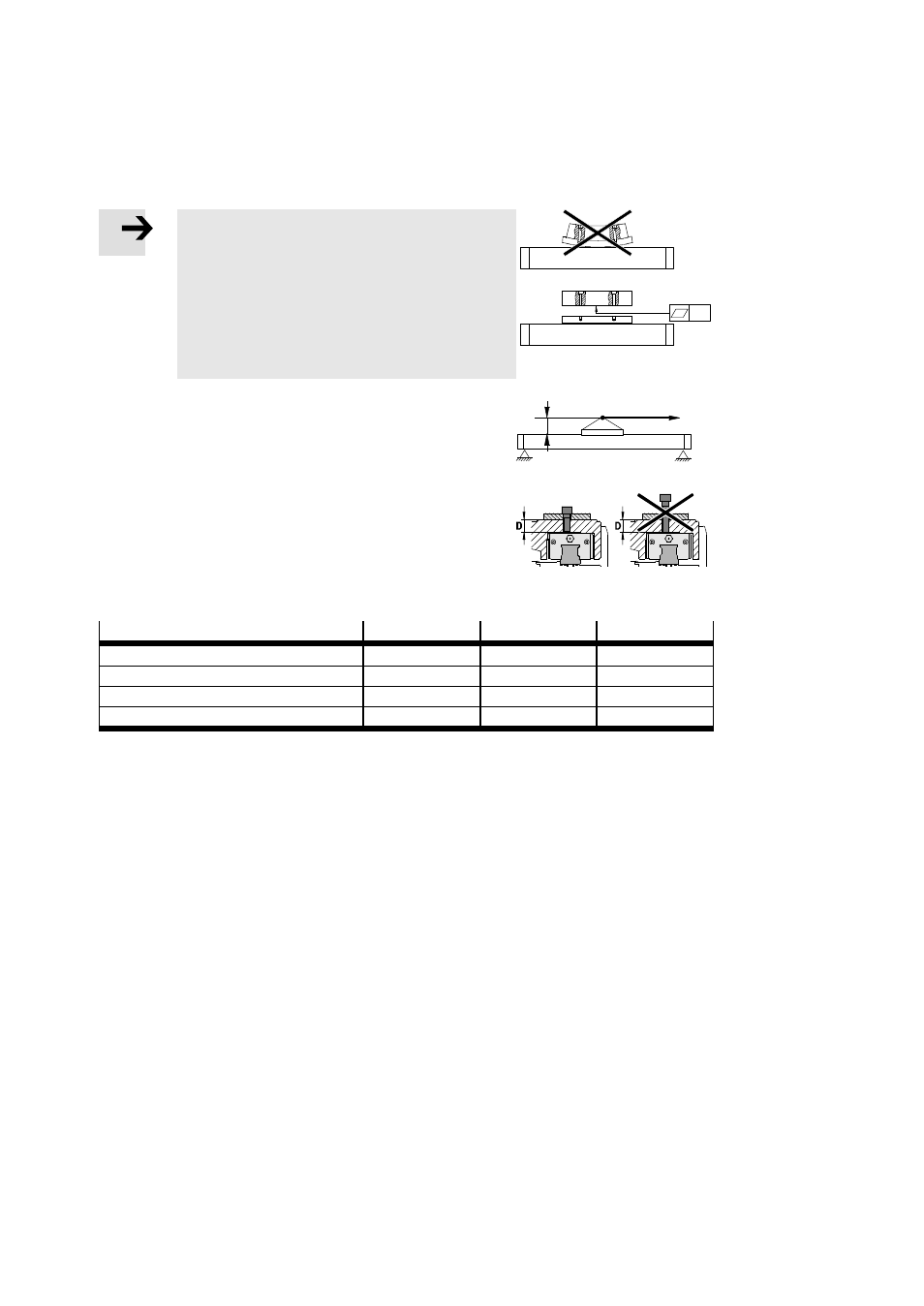

Fig. 5

t

Il carico utile deve essere posizionato in modo che la coppia di

ribaltamento risultante dalla forza F (parallela all'asse di trasla-

zione) e al braccio di leva “a” rimanga ridotta.

Fig. 6

a

F

Fissare il carico utile alla slitta con viti e bussole di centratura.

Assicurarsi che la coppia di serraggio e la profondità massima di

avvitamento D vengano rispettate.

Fig. 7

Dimensioni

18

25

40

Vite (di lato/in alto)

M5

M6

M6

Profondità di avvitamento max. D

[mm]

8,4

9,5

10

Centratura (H7)

[mm]

∅ 9

∅ 9

∅ 9

Coppia di serraggio

[Nm]

5,9

9,9

9,9

Tab. 3

Per carichi con guida propria:

Le guide del carico e il DGC-HD devono essere perfettamente paralleli.

In questo modo è possibile evitare un'eccessiva sollecitazione della guida e una grave usura.
