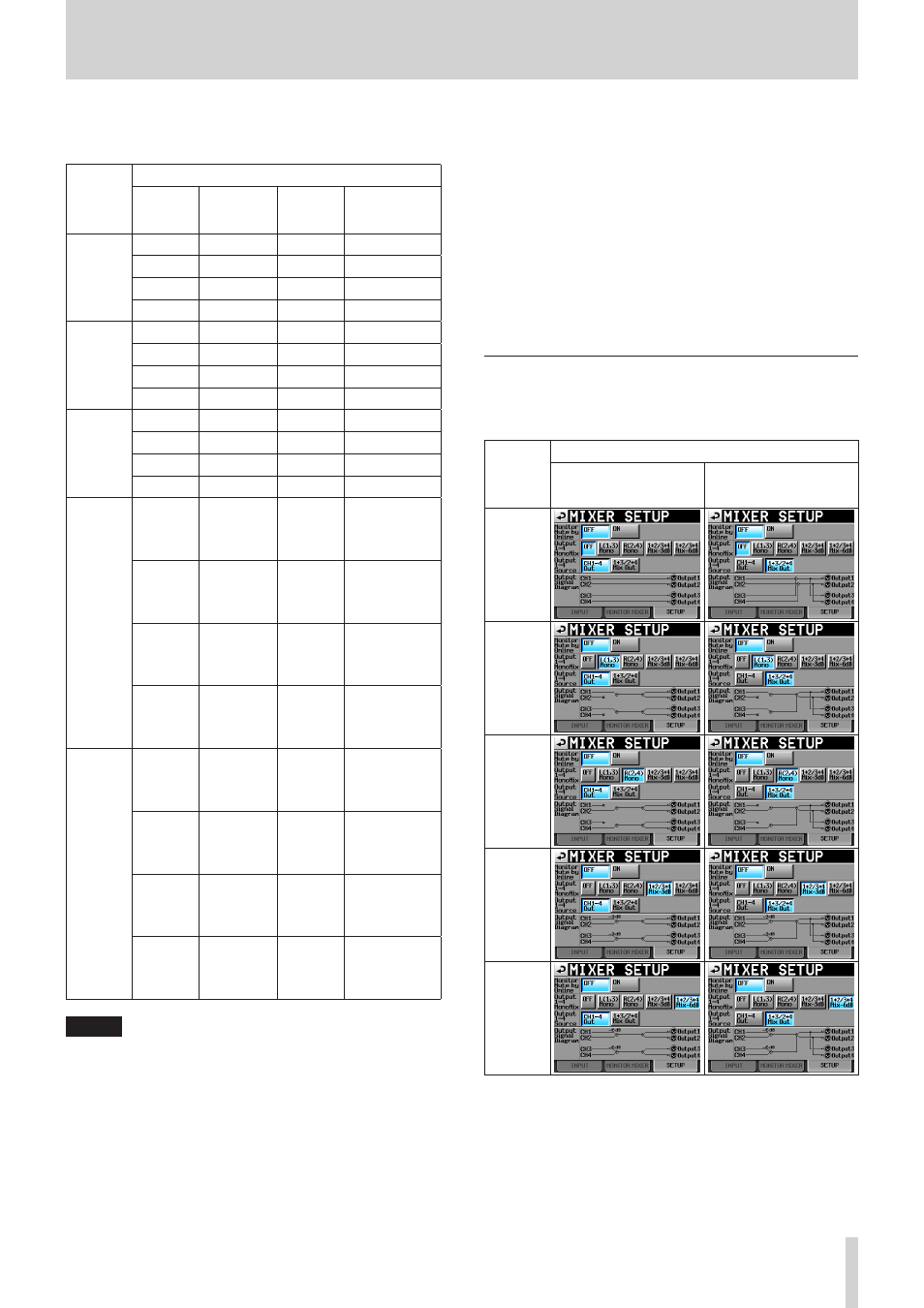

TASCAM HS-4000

111

11 – Internal settings

Output signals for Output 1-4 MonoMix and Output

1-4 Source setting combinations [Put table in one

column if possible]

Output

1-4

MonoMix

setting

Output 1-4 Source setting

ANALOG

LINE OUT

connector

CH1-4 Out

ANALOG

LINE OUT

connector

1+3/2+4 Mix

Out

OFF

1

CH1

1

CH1+CH3

2

CH2

2

CH2+CH4

3

CH3

3

CH1+CH3

4

CH4

4

CH2+CH4

L (1, 3)

Mono

1

CH1

1

CH1+CH3

2

CH1

2

CH1+CH3

3

CH3

3

CH1+CH3

4

CH3

4

CH1+CH3

R (2, 4)

Mono

1

CH2

1

CH2+CH4

2

CH2

2

CH2+CH4

3

CH4

3

CH2+CH4

4

CH4

4

CH2+CH4

1+2

/

3+4

Mix -3dB

1

(CH1-3dB)

+

(CH2-3dB)

1

(CH1-3dB) +

(CH2-3dB) +

(CH3-3dB) +

(CH4-3dB)

2

(CH1-3dB)

+

(CH2-3dB)

2

(CH1-3dB) +

(CH2-3dB) +

(CH3-3dB) +

(CH4-3dB)

3

(CH3-3dB)

+

(CH4-3dB)

3

(CH1-3dB) +

(CH2-3dB) +

(CH3-3dB) +

(CH4-3dB)

4

(CH3-3dB)

+

(CH4-3dB)

4

(CH1-3dB) +

(CH2-3dB) +

(CH3-3dB) +

(CH4-3dB)

1+2

/

3+4

Mix -6dB

1

(CH1-6dB)

+

(CH2-6dB)

1

(CH1-6dB) +

(CH2-6dB) +

(CH3-6dB) +

(CH4-6dB)

2

(CH1-6dB)

+

(CH2-6dB)

2

(CH1-6dB) +

(CH2-6dB) +

(CH3-6dB) +

(CH4-6dB)

3

(CH3-6dB)

+

(CH4-6dB)

3

(CH1-6dB) +

(CH2-6dB) +

(CH3-6dB) +

(CH4-6dB)

4

(CH3-6dB)

+

(CH4-6dB)

4

(CH1-6dB) +

(CH2-6dB) +

(CH3-6dB) +

(CH4-6dB)

NOTE

ANALOG LINE OUT 1 and 2 signals are simultaneously

output from DIGITAL LINE OUT 1, and ANALOG LINE OUT 3

and 4 signals are simultaneously output from DIGITAL LINE

OUT 2.

Output 1-4 Source

Select the output signals for Outputs 1-4.

CH1-4 OUT button (default):

Output the signals of CH1-4 as is to the ANALOG LINE

OUT 1-4 connectors.

1+3/2+4 Mix Out button:

The signals of CH1 and CH3 are mixed and output

through the ANALOG LINE OUT 1 and 3 connectors

and the left channels of the DIGITAL LINE OUT 1 and 2

connectors, and the signals of CH2 and CH4 are mixed

and output through the ANALOG LINE OUT 2 and 4

connectors and the right channels of the DIGITAL LINE

OUT 1 and 2 connectors.

Output signal block diagrams

The signal path lines in the block diagram at the bottom of

the screen change according to the Output 1-4 MonoMix and

Output 1-4 Source settings.

Output

1-4

MonoMix

setting

Output 1-4 Source setting

CH1-4 Out

1+3/2+4 Mix Out

OFF

L (1, 3)

Mono

R (2, 4)

Mono

1+2

/

3+4

Mix -3dB

1+2

/

3+4

Mix -6dB
