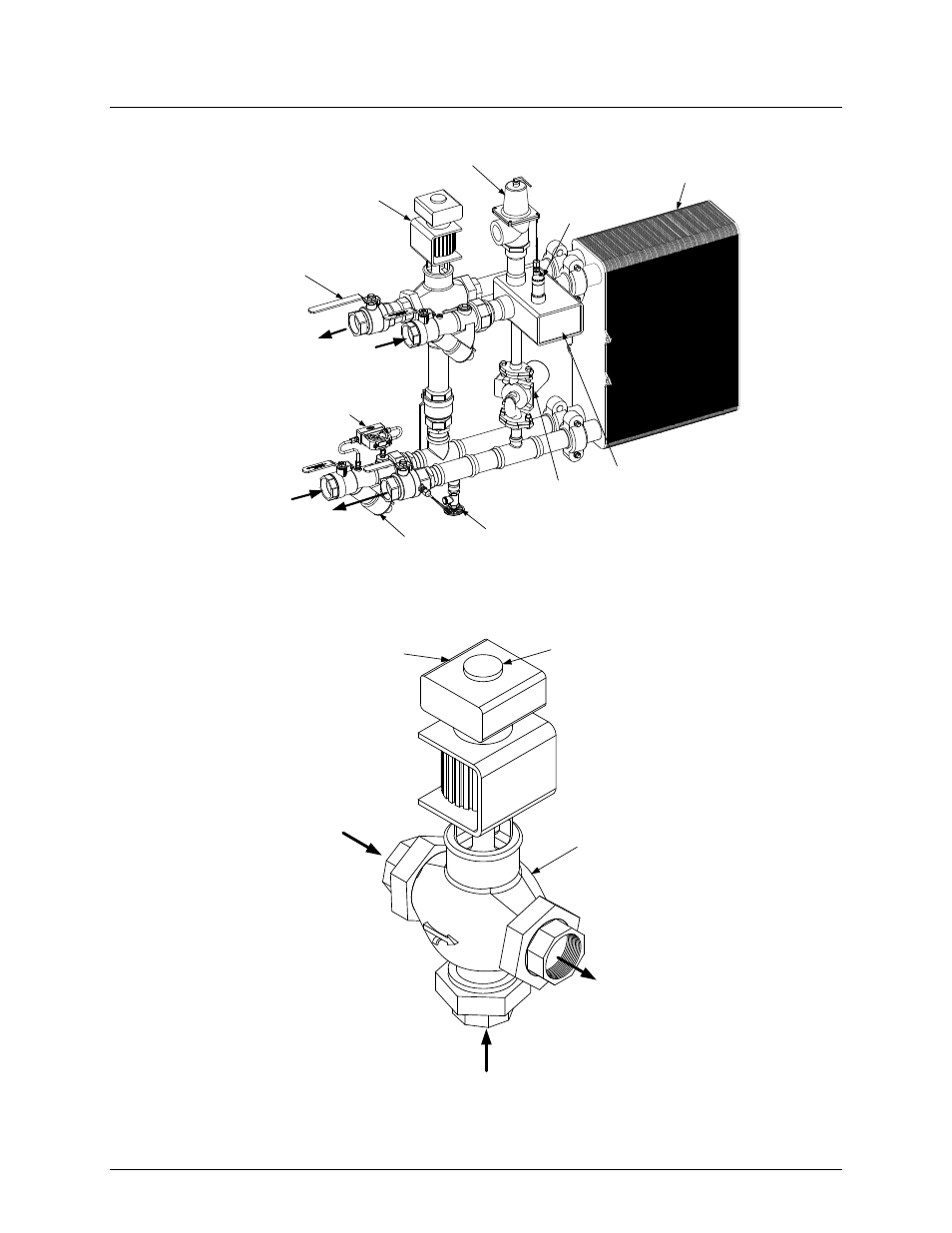

Chapter 1 – general information, Figure 1-3. typical smartplate piping assembly, 2, Figure 1-4. electronic control valve – AERCO SmartPlate User Manual

Page 9

background image

SmartPlate Installation, Operation & Maintenance Manual

CHAPTER 1 – GENERAL INFORMATION

OMM-0069_0E

AERCO International, Inc.

 100 Oritani Dr.  Blauvelt, NY 10913

Page 9 of 138

SP-100

Phone: 800-526-0288

PRI: 11/26/2013

HEAT

EXCHANGER

P&T RELIEF

VALVE

3-WAY

CONTROL

VALVE

RECIRC.

PUMP

DRAIN

VALVE

AIR

VENT

STRAINERS

W/BLOWDOWN

VALVES (2 PLCS)

ISOLATION

BALL VALVES

(4 PLCS)

BOILER WATER DIFF.

PRESSURE GAUGE

BOILER

WATER

IN

BOILER

WATER

OUT

COLD

WATER

IN

DHW

OUT

MANIFOLD

Figure 1-3. Typical SmartPlate Piping Assembly, 2”

ELECTRONICS

MODULE

PORT A

PORT B

PORT AB

HANDWHEEL

VALVE

BODY

Figure 1-4. Electronic Control Valve
