Accessories and Dimensions
PowerFlex 400 Adjustable Frequency AC Drive FRN 1.xx - 7.xx User Manual
Publication 22C-UM001I-EN-P

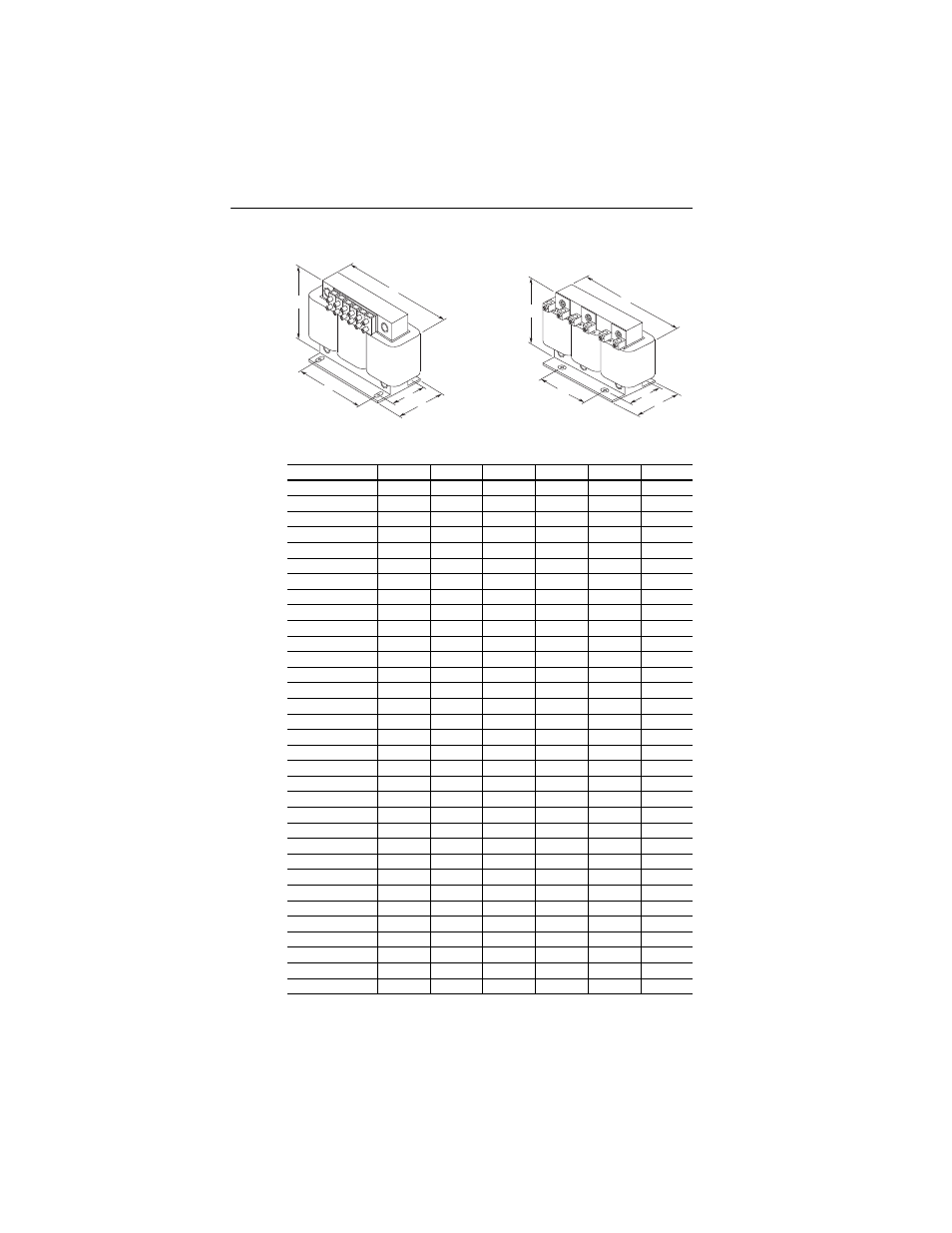

Figure B.8 Bulletin 1321-3R Series Line Reactors – Dimensions are in millimeters and
(inches). Weights are in kilograms and (pounds).
Catalog Number
A
B
C
D
E
Weight
1321-3R8-C
152 (6.00)
122 (4.80)
86 (3.40)
67 (2.62)
51 (2.00)
5.0 (11)
1321-3R8-D
152 (6.00)
122 (4.80)
86 (3.40)
63 (2.48)
51 (2.00)
5.9 (13)
1321-3R12-A
152 (6.00)
127 (5.00)
84 (3.30)
53 (2.10)
51 (2.00)
4.1 (9)
1321-3R12-B
152 (6.00)
127 (5.00)
76 (3.00)
53 (2.10)
51 (2.00)
4.5 (10)
1321-3R12-C
152 (6.00)
127 (5.00)
91 (3.60)
69 (2.73)
51 (2.00)
8.2 (18)
1321-3R18-B
152 (6.00)
135 (5.30)
89 (3.50)
63 (2.48)
51 (2.00)
5.5 (12)
1321-3R18-C
183 (7.20)
146 (5.76)
92 (3.63)
66 (2.60)
76 (3.00)
7.3 (16)
1321-3R25-A
183 (7.20)
146 (5.76)
85 (3.35)
60 (2.35)
76 (3.00)
4.9 (11)
1321-3R25-B
183 (7.20)
146 (5.76)
85 (3.35)
60 (2.35)
76 (3.00)
6.3 (14)
1321-3R25-C
183 (7.20)
146 (5.76)
105 (4.10)
79 (3.10)
76 (3.00)
8.1 (18)
1321-3R35-A
193 (7.60)
146 (5.76)
91 (3.60)
66 (2.60)
76 (3.00)
6.3 (14)
1321-3R35-B
183 (7.20)
147 (5.80)
95 (3.75)
79 (3.10)
76 (3.00)
7.3 (16)
1321-3R35-C
229 (9.00)
187 (7.35)
118 (4.66)
80 (3.16)
76 (3.00)
13.6 (30)
1321-3R45-A
229 (9.00)
187 (7.35)
118 (4.66)
80 (3.16)
76 (3.00)
10.4 (23)
1321-3R45-B
229 (9.00)
187 (7.35)
118 (4.66)
80 (3.16)
76 (3.00)
12.7 (28)
1321-3R45-C
229 (9.00)
184 (7.25)
135 (5.30)
93 (3.66)
76 (3.00)
17.7 (39)
1321-3R55-A
229 (9.00)
187 (7.35)
118 (4.66)
80 (3.16)
76 (3.00)
10.9 (24)
1321-3R55-B
229 (9.00)
187 (7.35)
118 (4.66)
80 (3.16)
76 (3.00)
12.3 (27)
1321-3R55-C
229 (9.00)
184 (7.25)
142 (5.60)
99 (3.90)
76 (3.00)
18.6 (41)
1321-3R80-A
274 (10.80) 216 (8.50)
139 (5.47)
88 (3.47)
92 (3.63)
19.5 (43)
1321-3R80-B
274 (10.80) 216 (8.50)
139 (5.47)
88 (3.47)
92 (3.63)
23.1 (51)
1321-3R80-C
274 (10.80) 210 (8.26)
156 (6.16)
106 (4.16)
92 (3.63)
25.0 (55)
1321-3R100-A
274 (10.80) 217 (8.55)
139 (5.48)
84 (3.30)
92 (3.63)
21.3 (47)
1321-3R100-B
274 (10.80) 210 (8.25)
144 (5.66)
93 (3.66)
92 (3.63)
23.1 (51)
1321-3R100-C
274 (10.80) 210 (8.25)
156 (6.16)
106 (4.16)
92 (3.63)
33.6 (74)
1321-3R130-A
229 (9.00)
179 (7.04)
118 (4.66)
80 (3.16)
76 (3.00)
13.2 (29)
1321-3R130-B
274 (10.80) 213 (8.40)
144 (5.66)
93 (3.66)
92 (3.63)
25.9 (57)
1321-3R130-C
279 (11.00) 216 (8.50)
156 (6.16)
106 (4.16)
92 (3.63)
29.0 (64)
1321-3R160-A
274 (10.80) 216 (8.50)
172 (6.80)
80 (3.16)
92 (3.63)
19.0 (42)
1321-3R160-B
279 (11.00) 216 (8.50)
178 (7.00)
88 (3.47)
92 (3.63)
23.0 (51)
1321-3R160-C
287 (11.30) 216 (8.50)
229 (9.00)
118 (4.66)
92 (3.63)
33.0 (72)
1321-3R200-B
274 (10.80) 216 (8.50)
210 (8.30)
112 (4.41)
92 (3.63)
31.0 (67)
1321-3R200-C
274 (10.80) 216 (8.50)
254 (10.00) 150 (5.91)
92 (3.63)
46.0 (100)
D
C
B
A
E
A1
A2
B1
B2
C1
C2
B
A
E
D
C
IP00 (Open) –
45 Amps (fundamental) and Below
IP00 (Open) –
55 Amps (fundamental) and Above
