10 11
12 Stunden vergangen sind. Das vereinfacht das Herunterladen
der Bilder auf einen Computer.

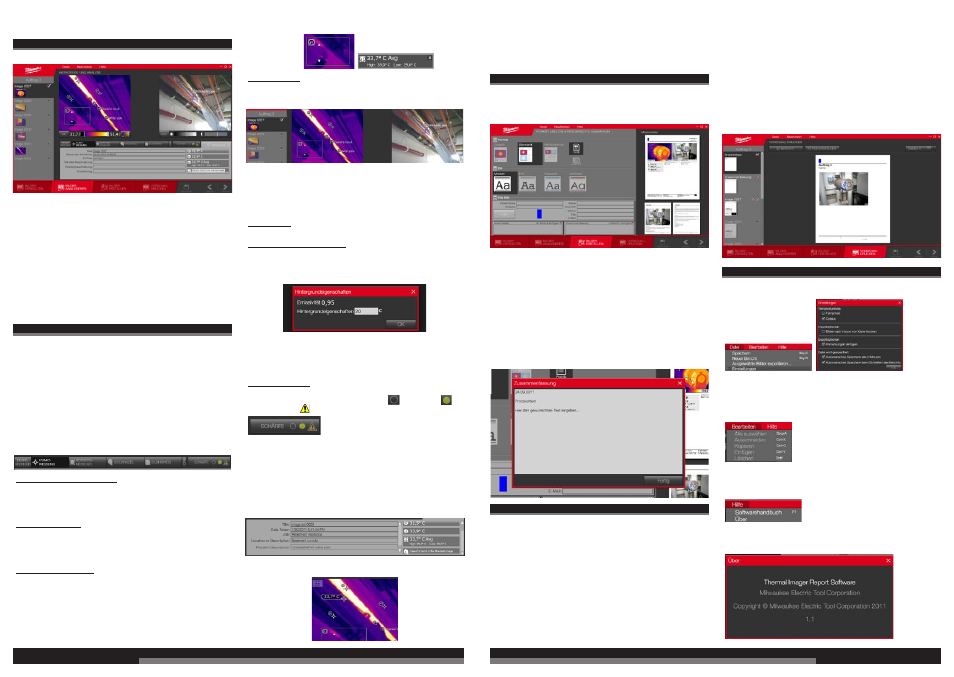

ANALYSIEREN EINES WÄRMEBILDES
In diesem Schritt bereiten Sie Ihre Bilder für das Protokoll vor.
Mit der Funktion BILDER ANALYSIEREN können Sie auf
bestimmte Stellen im Bild hinweisen und in Ihren eigenen Worten
erklären, welche Bedeutung die in den Bildern ermittelten und
angezeigten Temperaturen haben. Sie können Punkttemperaturen
markieren, die Farbpalette ändern und verschiedene Markierungen
oder Anmerkungen einfügen. Klicken Sie in der unteren Menüleiste
auf BILDER ANALYSIEREN oder – wenn Sie sich im Arbeitsschritt
BILDER VERWALTEN befinden – auf die Schaltfläche > WEITER,
um zur Analyse-Funktion zu gelangen.
Wählen Sie ein Bild zur Analyse aus, indem Sie entweder auf das
Vorschaubild auf der linken Bildschirmseite oder auf die
Schaltflächen < ZURÜCK oder > WEITER klicken. In der Abbildung
sehen Sie ein Wärmebild mit eingefügten PUNKTMESSUNGEN
und BILDNOTIZEN.
TOOLS ZUR BILDANALYSE
Nachfolgend finden Sie eine Beschreibung aller Tools. Sie können
jederzeit zum Arbeitsschritt BILDER ANALYSIEREN zurückkehren,
um weitere Änderungen vorzunehmen, selbst dann, wenn Sie
bereits ein Protokoll erstellt haben.
HINWEIS: Beschriftungen in einem Bild löschen Sie ganz einfach
durch Markieren mit der Maus und klicken auf die x-Taste.
Symbolleiste für die Bildauswahl:
Die Vorschaubilder sind auf der linken Bildschirmseite dargestellt.
Wählen Sie ein Bild aus, indem Sie entweder direkt auf das
Vorschaubild klicken oder auf die Schaltflächen < ZURÜCK oder >
WEITER.
Analyse-Tools:
ANMERKUNGEN ANZEIGEN: Blendet die Anmerkungen in den
Bildern ein oder aus. Auch wenn sie ausgeblendet sind, bleiben sie
weiterhin für das Protokoll erhalten. Sie werden nur vorübergehend
unsichtbar. Das Ausblenden ist z. B. nützlich, um zu sehen, was
sich unter der Anmerkung befindet.
PUNKTMESSUNG: Wenn diese Funktion aktiviert ist, können Sie
mit der Maus über das gesamte Wärmebild fahren und es wird an
jedem Punkt der Aufnahme die Temperatur angezeigt. Mit einem
linken Mausklick setzen Sie eine PUNKTMESS-Marke mit der
dazugehörigen Temperatur.
BEREICHSMESSUNG: Mit dieser Funktion können Sie die
Durchschnittstemperatur in einem bestimmten Bereich messen
und anzeigen. Positionieren Sie die Maus in der Ecke eines
Bereichs, den Sie markieren möchten, halten Sie die linke
Maustaste gedrückt und ziehen Sie eine Umrandung um den
gewünschten Bereich. Im Notizenbereich in der rechten unteren
Ecke des Bildschirms werden Durchschnittstemperatur sowie die
minimalen und maximalen Temperaturwerte innerhalb des
markierten Bereichs angezeigt. ^ zeigt den Höchstwert in diesem
Bereich an. v zeigt den niedrigsten Temperaturwert in diesem
Bereich an.
Siehe Abbildung
STECKNADEL: Mit der STECKNADEL können Sie eine Stelle
markieren und einen Kommentar einfügen. Der Kommentar wird
im Notizenbereich unter dem Bild angezeigt und ist auch im
Protokoll enthalten. Die nachstehende Abbildung zeigt ein Beispiel:
Der Kommentar besagt “Daniels Hand auf dem Wärmebild.” Auf
der normalen Fotografie sind Arm und Hand leicht zu erkennen,
auf dem Wärmebild hingegen sind sie schwieriger auszumachen.
Diese Anmerkung wurde also eingefügt, um dem Empfänger des
Protokolls das Erkennen von Arm und Hand, die auf eine
bestimmte Rohrleitung hinweisen, zu erleichtern.
BILDNOTIZ: Mit dieser Funktion können Sie sehr kurze Hinweise
im Bild notieren. Diese Notizen erscheinen auch im Protokoll.
HINTERGRUNDATTRIBUTE: Mit dieser Funktion können Sie
einen Korrekturfaktor auf Temperaturmessungen anwenden, um
reflektierte Infrarotenergie, die von benachbarten Objekten
außerhalb des Bildbereichs abgestrahlt wird, zu kompensieren.
Nachfolgend sehen Sie ein Einstellbeispiel.
HINWEIS: Diese Funktion benötigen Sie nur in Extremfällen, bei
denen es auf höchstmögliche Genauigkeit bei der
Temperaturmessung ankommt. Sie trägt nicht zum Aufzeigen von
Temperaturunterschieden bei, was in den meisten Fällen der
Fehlersuche erforderlich ist.
SCHWEREGRAD: Mit dieser Funktion können Sie ein Symbol im
Wärmebild eintragen, das die Bedeutung des Wärmebilds in drei
unterschiedlichen Stufen anzeigt: NIEDRIG VORSICHT
und ACHTUNG .
Notizleiste:
In diesem Bildschirmbereich werden alle BILDNOTIZEN und
PUNKTMESSUNGEN angezeigt, die Sie gesetzt haben. Auch die
zusätzlichen Beschreibungen werden angezeigt. Durch Klicken auf
die Symbole Minimieren/Maximieren rechts oben über der
Notizleiste können Sie die Notizen ausblenden. Zum erneuten
Einblenden der Notizleiste, klicken Sie erneut auf das Symbol.
Durch das Ausblenden der Notizleiste erhalten Sie mehr
Arbeitsraum für die Bildanalyse.
Die nachfolgende Abbildung zeigt ein Wärmebild, das mit allen zur
Verfügung stehenden Funktionen bearbeitet wurde.
Einstellung von Messbereich und Farbpalette: Mit den Funktionen
im unteren Abschnitt der Wärmebildanzeige können Sie den
Messbereich und die Farbpalette nach Wunsch verändern. Sie
können sorglos unterschiedliche Einstellungen ausprobieren. Die
Daten, die in den Dateien der Wärmebildkamera gespeichert sind,
bleiben unverändert, auch wenn Sie die Bildeinstellungen ändern.
PROTOKOLL ERSTELLEN
Klicken Sie auf PROTOKOLL ERSTELLEN in der unteren
Menüleiste. Dadurch werden all Ihre Analysedaten gespeichert und
das Menü zum Erstellen des Protokolls geöffnet (siehe
nachstehende Abbildung).
Die beste Methode zum Erlernen der Protokollfunktion ist das
Ausprobieren der unterschiedlichen Optionen für Schriftart und
-größe, Titelblätter und Inhaltsverzeichnisse. Klicken Sie dann auf
VORSCHAU DRUCKEN. Die Auswirkungen Ihrer Einstellungen
erkennen Sie sofort, wenn Sie zwischen PROTOKOLL
ERSTELLEN und VORSCHAU DRUCKEN hin- und herwechseln.
Um Text für das Protokoll einzugeben, klicken Sie auf das
Texteingabefeld, so dass es weiß wird und geben Sie den
gewünschten Text ein. Wenn Sie möchten, können Sie Textstellen
vom Windows Clipboard auf die Titelseite oder in das
Inhaltsverzeichnis kopieren. Dadurch haben Sie die Möglichkeit,
Textstellen aus anderen Dokumenten auszuschneiden und in das
Textfeld der Titelseite oder des Inhaltsverzeichnisses einzufügen.
VORSCHAU DRUCKEN
Klicken Sie auf VORSCHAU DRUCKEN in der unteren Menüleiste.
Dadurch werden Ihre Formateinstellungen gespeichert und das
Menü VORSCHAU DRUCKEN öffnet sich. Wenn Sie etwas im
Protokoll ändern möchten, kehren Sie einfach zum vorherigen
Schritt zurück, führen die gewünschten Änderungen durch und
klicken erneut auf VORSCHAU DRUCKEN. Sie können so oft
hin- und herwechseln, wie Sie möchten. Das Erstellen eines
Berichts muss nicht unbedingt ein linearer Prozess sein. Probieren
Sie es einfach!
Um das Bild auf der Titelseite zu ändern, klicken Sie einfach auf
Bild ändern und durchsuchen Sie Ihren Computer nach dem Bild,
das Sie verwenden möchten.
Wenn Sie mit dem Protokoll zufrieden sind, klicken Sie auf
SPEICHERN und dann auf PROTOKOLL DRUCKEN oder auf
PDF ERSTELLEN am oberen Bildschirmrand. Sie können auch
unterschiedliche Versionen desselben Protokolls anlegen. Jede
Version wird in einer eigenen Datei gespeichert.
HINWEIS: Im Arbeitsschritt VORSCHAU DRUCKEN können Sie
immer noch Bildersätze aus dem Arbeitsschritt BILDER
VERWALTEN hinzufügen oder entfernen. Zum Entfernen von
Bildern aus dem Protokoll deaktivieren Sie einfach den
Kontrollhaken auf der linken Menüleiste zur Bildauswahl. Ein
bereits entferntes Bild kann jederzeit wieder hinzugefügt werden.
Um ein komplett neues Bild hinzuzufügen, gehen Sie zurück zum
Arbeitsschritt BILDER VERWALTEN.
MENÜS DATEI, BEARBEITEN UND HILFE
Die Pull-Down-Menüs in der oberen Symbolleiste sind unabhängig
von der Software immer aktiv.
Menüs Datei und
Datei/Einstellungen:
Mit dem Menü Datei können Sie ein neues Protokoll anlegen,
Bilder exportieren, die Sie von der Wärmebildkamera in einen
Ordner auf Ihrem Computer geladen haben oder die Software-
Einstellungen ändern (siehe folgende Abbildung):
Menü Bearbeiten:
Mit dem Menü Bearbeiten verwalten Sie die Bilder, die Sie in
einem Arbeitsvorgang bearbeiten möchten.
Menü Hilfe:
Klicken Sie auf Benutzerhandbuch Software, um das Handbuch in
einem eigenen Fenster zu öffnen. Klicken Sie auf Info, um die
Software-Version anzuzeigen.
