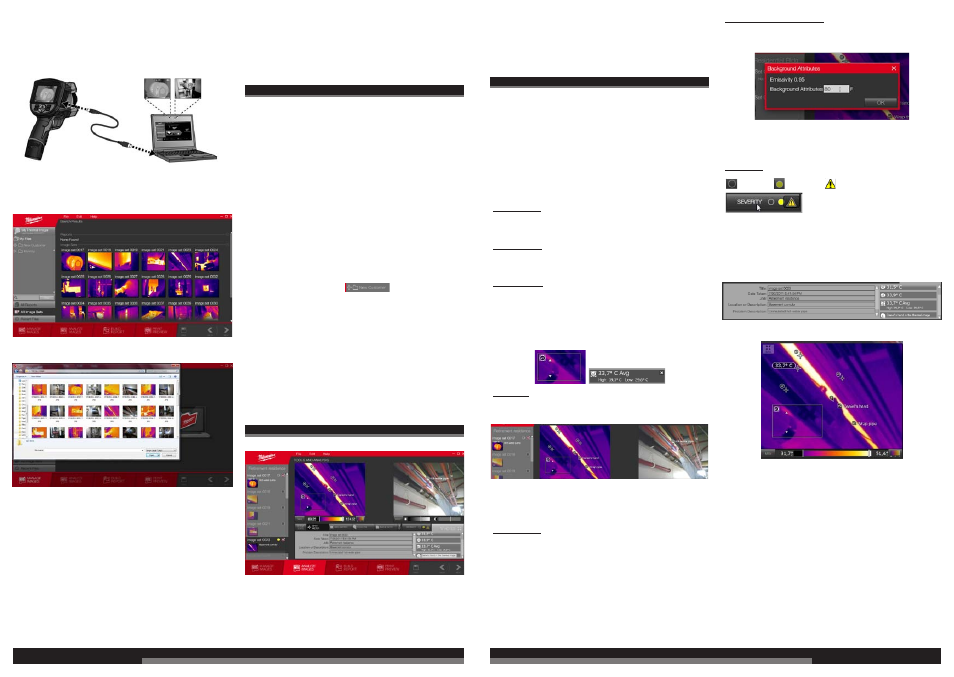

2. veids:
Izņemiet no termogrāfijas kameras SD atmiņas karti un
lejupielādējiet attēlus datorā tieši no SD atmiņas kartes. Lai to
paveiktu, ievietojiet SD atmiņas karti USB SD atmiņas karšu
lasītājā vai datora iebūvētajā SD atmiņas karšu lasītājā.
Nākamajā attēlā ir attēlots ekrāna skats pēc pogas LOAD FROM
THERMAL IMAGER nospiešanas. Poga LOAD FROM ANOTHER
SOURCE ir nepieciešama tikai tādā gadījumā, ja vēlaties
lejupielādēt attēlus no datora cietā diska, no CD-ROM vai no USB
datu nesēja.
Nākamajā attēlā ir attēlots Windows ekrāns pārlūkošanas režīmā,
kad ir izvēlēta iespēja LOAD FROM ANOTHER SOURCE.
NORĀDE: Pārliecinieties, ka, veicot manuālo attēlu ielādi ar
funkciju LOAD FROM ANOTHER SOURCE, tiek ielādēts gan
termogrāfijas attēls, gan fotogrāfija, tādējādi nodrošinot pilnu attēlu
komplektu. Pretējā gadījumā programmatūra nespēs funkcionēt
pilnvērtīgi.
Kad programmatūra attēlus ir atpazinusi, ar izvēlnes rūtiņas
palīdzību Jūs variet atlasīt visus vai atsevišķus attēlus. Lai atlasītu
atsevišķus attēlus, veiciet sekojošas darbības:
1. Atkarībā no iestatījumiem, noklikšķiniet uz iespējas "Include all",
lai izslēgtu visas izvēlnes rūtiņas. Poga "Include all" pārslēdz
starp režīmiem, kad ir izvēlēti visi vai neviens attēls.
Pārliecinieties, ka ķeksīši ir izņemti no visām izvēlnes rūtiņām.
2. Pēc tam uzklikšķiniet uz tie attēliem, kurus vēlaties atlasīt.
3. Apakšējā izvēlnes joslā noklikšķiniet uz SAVE.
NORĀDE: Mēs iesakām lejupielādēt no termogrāfiskās kameras
vai SD atmiņas kartes visus attēlus, kas vēl nav saglabāti
programmatūrā. Tādējādi Jūs vēlāk mierīgi variet izlemt,, kuras
bildes apstrādāsiet un iekļausiet protokolā.
NORĀDE: Programmatūra reizi divās minūtēs veic automātisko
saglabāšanu. Automātiskās saglabāšanas intervālu ir iespējams
mainīt izvēlnē "File", kas atrodas galvenē zem iespējas "Settings".
FUNKCIJAS ANALYSE IMAGES SAGATAVOŠANA
Pirms Jūs variet uzsākt programmatūrā ielādēto termogrāfisko
attēlu analīzi, ir jāveic jauna darba uzdevuma izveide vai jāatver
jau iesākts uzdevums. Jau saglabātie uzdevumi tiek attēloti
pelēkajā laukā ekrāna kreisajā malā. Vienkāršākais veids kā
izveidot jaunu uzdevumu ir ielādēt no termogrāfiskās kameras
attēlus un sekot norādēm kā izveidot jaunu uzdevumu un pievienot
jaunu klientu. Ja klients vai uzdevums jau ir pieejams, Jūs tiksiet
aicināti izvēlēties šo klientu vai uzdevumu, vai izveidot jaunu
uzdevumu.
NORĀDE: Termins "Darba uzdevums" attiecas uz vienu attēlu
komplektu, kuru Jūs esat izvēlējies, veicis tajā piezīmes un
pielāgojis to. Programmatūra uzdevumu automātiski pārvērš
protokolā. Ar programmatūras palīdzību Jūs vēlāk variet atvērt jau
gatavos uzdevumus un apstrādāt tos tālāk, vai izveidot jaunu
uzdevumu.
NORĀDE: Termins "Klients" attiecas uz klienta ierakstu
programmatūras iekšējā datu bāzē.
Kā izveidot jaunu uzdevumu:
1. Jūs variet izveidot jaunu uzdevumu jau esošam klientam vai arī
vispirms pievienot jaunu klientu. Lai pievienotu jaunu klientu,
novietojiet peles kursoru uz un noklikšķiniet uz
lauka, lai ierakstītu jaunā klienta vārdu. Pēc tam noklikšķiniet uz
"Create New Customer".
2. Noklikšķiniet uz "New Job". Ievadiet jaunā uzdevuma
nosaukumu un noklikšķiniet uz "Create New Job".
3. Noklikšķiniet uz "All Image Sets", lai izvēlētos attēlus no jau
saglabātajiem attēliem. Izvēlnes logs atrodas ekrāna apakšējā
kreisajā daļā, tieši zem uzdevumu saraksta.
4. Attēlus, kurus vēlaties pievienot protokolam Jūs variet izvēlēties
grupā (ar nosacījumu, ka tās tika saglabātas grupā) vai ar
funkciju "Include all" vai izvēlēties katru atsevišķi, atzīmējot zem
attiecīgās bildes izvēlnes rūtiņu. Termogrāfijas kamerā attēli
automātiski tiek saglabāti vienā grupā, ja kopš jaunas bildes
saglabāšanas ir pagājušas vairāk nekā 12 stundas. Tas atvieglo
attēlu lejupielādi datorā.
TERMOGRĀFIJAS ATTĒLA ANALĪZE
Šajā posmā Jūs sagatavojiet attēlus protokolam.
Ar funkcijau ANALYSE IMAGES Jūs variet norādīt uz konkrētām
vietām attēlā un ar saviem vārdiem paskaidrot, kāda nozīme ir
attēlā izmērītajai un norādītajai temperatūrai. Jūs variet atzīmēt
temperatūru atsevišķos punktos, mainīt krāsu paleti un pievienot
marķējumus vai piezīmes. Noklikšķiniet apakšējā izvēlnes sarakstā
uz ANALYSE IMAGES, vai, ja atrodieties darba posmā MANAGE
LATVISKI
IMAGES, nospiediet uz pogas NEXT, lai pārslēgtos uz attēlu
analīzes sadaļu.
Izvēlieties analīzei paredzētos attēlus, noklikšķinot uz vēlamā
attēla priekšskatījuma ekrāna kreisajā pusē vai klikšķinot uz
pogām BACK vai NEXT. Attēla ir parādīts termogrāfijas attēls ar
pievienotiem SPOT METER un IMAGE NOTE.
RĪKI ATTĒLU ANALĪZEI
Tālāk tiks sniegts visu rīku apraksts. Jūs jebkurā laikā variet
atgriezties darba posmā ANALYSE IMAGES, lai veiktu papildus
izmaiņas. Pat tad, ja Jūs jau esiet izgatavojuši protokolu.
NORĀDE: Lai attēlā dzēstu uzrakstus, vienkārši atzīmējiet tos ar
peli un nospiediet taustiņu x.
Rīkjosla attēlu izvēlei
Attēlu priekšskatījums tiek attēlots ekrāna kreisajā malā. Izvēlieties
attēlus, noklikšķinot uz vēlamā attēla priekšskatījuma ekrānā vai
klikšķinot uz pogām < BACK vai > NEXT.
Analīzes rīki:
SHOW EDITS: Ieslēdz vai izslēdz piezīmju rādījumus attēlā. Pat ja
piezīmju rādīšana ir izslēgta, tās joprojām tiek iekļautas protokolā.
Tās nav redzamas tikai pašreizējā skatā. Piezīmes izslēgt noder,
lai, piemēram, paskatītos, kas atrodas attēlā zem piezīmēm.
SPOT METER: Ja šī funkcija ir aktivizēta, Jūs variet peli virzīt pāri
visam termogrāfijas attēlam un katrā punktā automātiski tiks
uzrādīta izmērītā temperatūra. Noklikšķinot peles kreiso pogu, tiek
izveidota SPOT METER atzīme ar attiecīgo temperatūru.
AREA METER: Ar šīs funkcijas palīdzību Jūs variet izmērīt un
norādīt vidējo temperatūru noteiktā apgabalā. Novietojiet peles
kursoru kādā no vēlamā apgabala stūriem, turiet nospiestu peles
kreiso taustiņu un apvelciet rāmi vēlamajam apgabalam. Piezīmes
apgabalā ekrāna apakšējā labajā malā tiek norādīta vidējā
temperatūra, kā arī zemākā un augstākā temperatūra izvēlētajā
apgabalā. ^ norāda augstāko temperatūru izvēlētajā apgabalā. v
norāda zemāko temperatūru izvēlētajā apgabalā.
Skatīt attēlu
PUSH PIN: Ar funkcijas PUSH PIN palīdzību Jūs variet atzīmēt
attēlā konkrētu vietu un pievienot tai komentāru. Komentārs tiek
attēlots komentāru apgabalā zem attēla un tiek iekļauts arī
protokolā. Sekojošā attēlā ir attēlots piemērs:
Komentārā ir teikts: "Termogrāfijas attēlā Daniela roka". Parastās
fotogrāfijās rokas un plauksta ir viegli atpazīstamas, taču
termogrāfijas attēlos tās ir grūti atšķirt no pārējā fona. Tātad, šī
piezīme tika veikta, lai protokola saņēmējs varētu vieglāk saprast,
kur ir roka, kas norāda uz konkrētu cauruli.
IMAGE NOTE: Ar šīs funkcijas palīdzību Jūs attēlā veriet veikt ļoti
īsas piezīmes. Šīs piezīmes tiks iekļautas arī protokolā.
BACKGROUND ATTRIBUTES: Ar šīs funkcijas palīdzību Jūs
variet piemērot izmērītajām temperatūrām korekcijas, lai
kompensētu no blakus esošajiem objektiem ārpus attēla apgabala
izstaroto infrasarkano gaismu. Tālāk ir attēlots iestatījuma piemērs.
NORĀDE: Šī funkcija ir nepieciešama tikai galējos gadījumos, kad
ir nepieciešama pati augstākā temperatūras mērījumu precizitāte.
Tā neietekmē temperatūru atšķirību uzrādīšanu, kas parasti ir
iemesls termogrāfijas veikšanai.
SEVERITY: Ar šīs funkcijas palīdzību attēlā var pievienot simbolu,
kas norāda uz termogrāfijas attēla nozīmīgumu trīs pakāpēs: LOW
CAUTION und ALERT .
Notes Bar:
Šajā ekrāna apgabala tiek parādītas visas Jūsu veiktās IMAGE
NOTE un SPOT METER. Tiek rādīti arī papildus apraksti.
Klikšķinot uz simbola minimizēt/maksimizēt labajā pusē virs
piezīmju rīkjoslas, Jūs variet atvērt visas piezīmes. Lai visas
piezīmes atkal aizvērtu, noklikšķiniet uz simbola vēlreiz. Aizverot
visas piezīmes, Jūs iegūsiet vairāk darba vietas attēlu analīzei.
Sekojošā attēlā ir parādīts termogrāfiskais attēls, kurā ir pielietotas
visas iespējamās funkcijas.
Mērījuma apgabala un krāsu paletes iestatīšana: Ar funkcijām
termogrāfiskā attēla apakšējā daļā Jūs pēc patikas variet mainīt
mērījuma apgabalu un krāsu paleti. Variet droši izmēģināt dažādus
iestatījumus. Dati, kas ir saglabāti termogrāfijas kameras failos,
netiek mainīti arī tad, ja tiek mainīti attēla iestatījumi.
