arbetsmomentet HANTERA BILDER – på > NÄSTA för att komma
till analys-funktionen.
Välj en bild som du vill analysera genom att antingen klicka på
förhandsgranskning på vänster skärmsida eller på < BAKÅT eller >
NÄSTA. Du ser då en värmebild med PUNKTMÄTNINGAR och
BILDKOMMENTARER som du har lagt till.

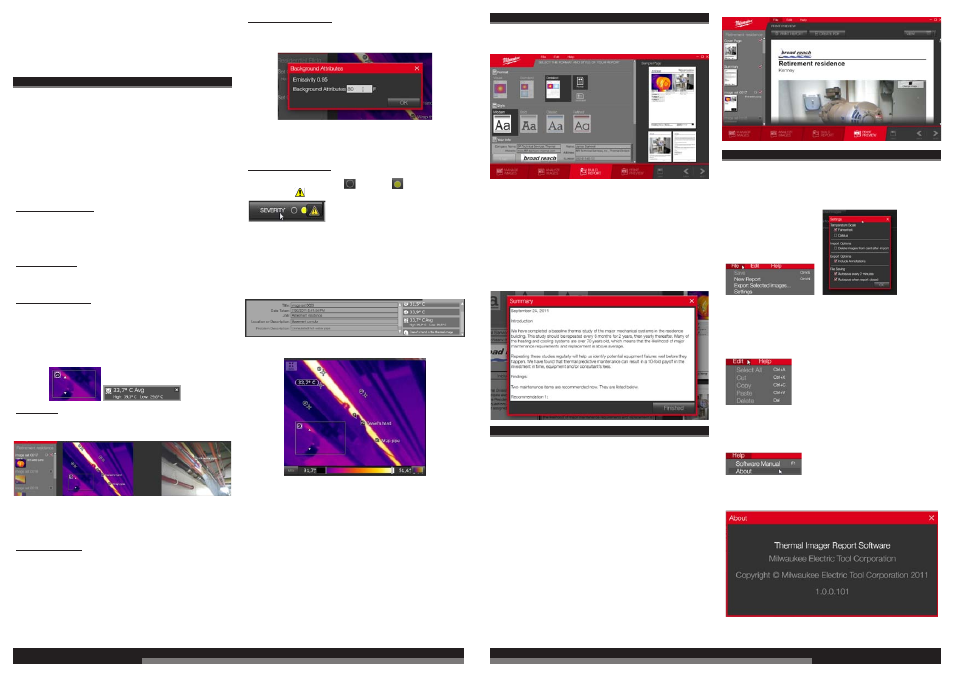

VERKTYG FÖR BILDANALYSEN
Nedan beskrivs alla verktyg. Du kan när som helst gå tillbaka till
ANALYSERA BILDER för att ändra ytterligare något även om du
redan har skapat en rapport.
OBSERVERA: Texter på en bild tar du helt enkelt bort genom att
markera dem med musen och sedan klicka på x-knappen.
Ikonrad för att välja bilder:
Bilder som du kan förhandsgranska ser du på vänster skärmsida.
Välj en bild genom att antingen klicka direkt på bilden som du vill
förhandsgranska eller också klickar du på < BAKÅT eller > NÄSTA.
Analys-verktyg:
VISA KOMMENTARER: Med denna funktion visas kommentarerna
på bilderna eller också finns de bara i bakgrunden utan att du ser
dem. Även om du inte ser kommentarerna så finns de kvar för
rapporten. De är bara osynliga för tillfället. Denna funktion är till
exempel bra, om du vill se vad som finns på bilden under en
kommentar.
PUNKTMÄTNING: När denna funktion är aktiverad kan du gå med
musen över hela värmebilden och temperaturen visas för varje
punkt på bilden. Genom att klicka med vänster musknapp sätter du
ut en PUNKTMÄTNINGS-markering med respektive temperatur.
OMRÅDESMÄTNING: Med denna funktion kan mäta och visa
medeltemperaturen för ett visst område. Placera musen i hörnet på
respektive område som du vill markera, håll vänster musknapp
tryckt och drar en linje kring det önskade området. I
kommentarområdet längst ner till höger på skärmen visas
medeltemperaturen samt de lägsta och högsta temperaturvärdena
inom det markerade området. ^ visar det högsta värdet i detta
område, v visar det lägsta temperaturvärdet i detta område.
Se bilden
KNAPPNÅL: Med funktionen KNAPPNÅL kan du markera ett
ställe och lägga till en kommentar. Kommentaren visas i
kommentarområdet nedanför bilden och finns även i rapporten. På
bilden nedan visas ett exempel:
Kommentaren säger “Daniels hand på värmebilden.” På det
normala fotot kan man tydligt se armen och handen, men på
värmebilden är det svårare att se. Denna kommentar har alltså
lagts till för att mottagaren av rapporten lättare ska kunna se
armen och handen som pekar på en viss rörledning.
BILDKOMMENTAR: Med denna funktion kan göra mycket korta
kommentarer på bilden. Dessa kommentarer finns sedan också
med i rapporten.
BAKGRUNDSATTRIBUT: Med denna funktion kan du använda en
korrekturfaktor på temperaturmätningarna för att kompensera
reflekterande infraröd strålning som kommer från objekt i närheten
utanför bildområdet. Nedan ser du ett exempel på en inställning.
OBSERVERA: Denna funktion behöver du bara i extrema fall där
temperaturmätningen måste ske med yttersta noggrannhet. Den
bidrar inte till att visa temperaturskillnader, något som krävs i de
flesta fall med hänseende till felsökningen.
ALLVARLIGHETSGRAD: Med denna funktion kan du skriva in en
symbol på värmebilden som visar betydelsen av värmebilden i tre
olika allvarlighetsgrader: LÅG VARNING och
OBSERVERA .
Kommentarrad:
I detta skärmområde visas alla BILDKOMMENTARER och
PUNKTMÄTNINGAR som du har satt ut. Även alla extra
beskrivningar visas. Om du klickar på ikonerna Minimera/Maximera
uppe till höger ovanför motisraden kan blända bort kommentarerna
så att de inte syns. För att se kommentarraden igen behöver du
bara klicka på ikonen igen. Genom att bläda bort kommentarraden
får du mer plats för bildanalysen.
Bilden nedan visar en värmebild som har bearbetats resp.
redigerats med alla funktioner som finns.
Ställa in mätområdet och färglinjalen: Med dessa funktioner nertill
på bilden som visar värmebilden kan du ändra mätområdet och
färglinjalen efter egna önskemål. Du kan utan problem testa olika
inställningar. Datan resp. informationerna som är sparade i
värmekamerans filer förändras inte även om du ändrar
bildinställningarna.
SVENSKA
SKAPA EN RAPPORT
Klicka på SKAPA RAPPORT på den nedersta menyraden. Då
sparas alla analysinformationer och menyn för att kunna skapa en
rapport öppnas (se bilden nedan).
Det bästa sättet att lära sig rapportfunktionen är att helt enkelt
testa de olika möjligheterna för typsnitt och typstorlek, omslagsbild
och innehållsförteckningar. Klicka sedan på SKRIV UT
FÖRHANDSGRANSKNING. Resultatet av dina inställningar ser du
direkt, om du växlar fram och tillbaka mellan SKAPA RAPPORT
och SKRIV UT FÖRHANDSGRANSKNING.
För att skriva in text i rapporten klickar du på textrutan så att den
blir vit och sedan skriver du inte den önskade texten. Om du vill
kan du också kopiera textställen från Windows Clipboard på
omslagsbilden eller i innehållsförteckningen. Så har du möjlighet
att klippa ut textställen från andra dokument och sedan lägga till
dessa i textrutan för omslagsbilden eller innehållsförteckningen.
SKRIVA UT FÖRHANDSGRANSKNING
Klicka på SKRIV UT FÖRHANDSGRANSKNING på den nedersta
menyraden. Då sparas dina formatinställningar och menyn SKRIV
UT FÖRHANDSGRANSKNING öppnas. Om du vill ändra något i
rapporten behöver du bara gå tillbaka till föregående moment, göra
den önskade ändringen och sedan klicka på SKRIV UT
FÖRHANDSGRANSKNING igen. Du kan gå fram och tillbaka hur
ofta du vill. Att skapa en rapport behöver inte alltid vara en linjär
process. Testa helt enkelt själv!
För att ändra bilden på omslagsbilden behöver du bara klicka på
Ändra bild och leta efter bilden som du vill använda på din dator.
Om du är nöjd med rapporten klickar du på SPARA och sedan på
SKRIV UT RAPPORT eller på SKAPA PDF längst upp på skärmen.
Du kan också skapa olika versioner på en och samma rapport.
Varje version sparas i en egen fil.
OBSERVERA: I arbetsmomentet SKRIV UT
FÖRHANDSRANSKNING kan du fortfarande lägga till eller ta bort
bilduppsättningar från arbetsmomentet HANTERA BILDER. För att
ta bort bilder från rapporten avaktiverar du helt enkelt kontrollrutan
på vänster menyrad för bildurvalet. En bild som du redan har tagit
bort kan du sedan lägga till när som helst igen. För att lägga till en
helt ny bild går du tillbaka till momentet HANTERA BILDER.
MENYER FIL, REDIGERA OCH HJÄLP
Pull-Down-menyerna på den övre ikonraden är oavhängigt från
programvaran alltid aktiva.
Menyer Fil och Fil/inställningar:
Med denna meny kan du skapa en ny rapport, exportera bilder
som du tidigare har laddat ner resp. läst in från värmebildkameran i
en mapp på din dator eller ändra programvaru-inställningarna (se
bilden nedan)):
Meny Redigera:
Med menyn Redigera förvaltar resp. hanterar du bilderna som du
vill redigera respektive bearbeta inom ramen av ett jobb.
Meny Hjälp:
Klicka på Användarmanual programvara för att öppna manualen i
ett eget fönster. Klicka på Info för att visa programvaru-versionen.
