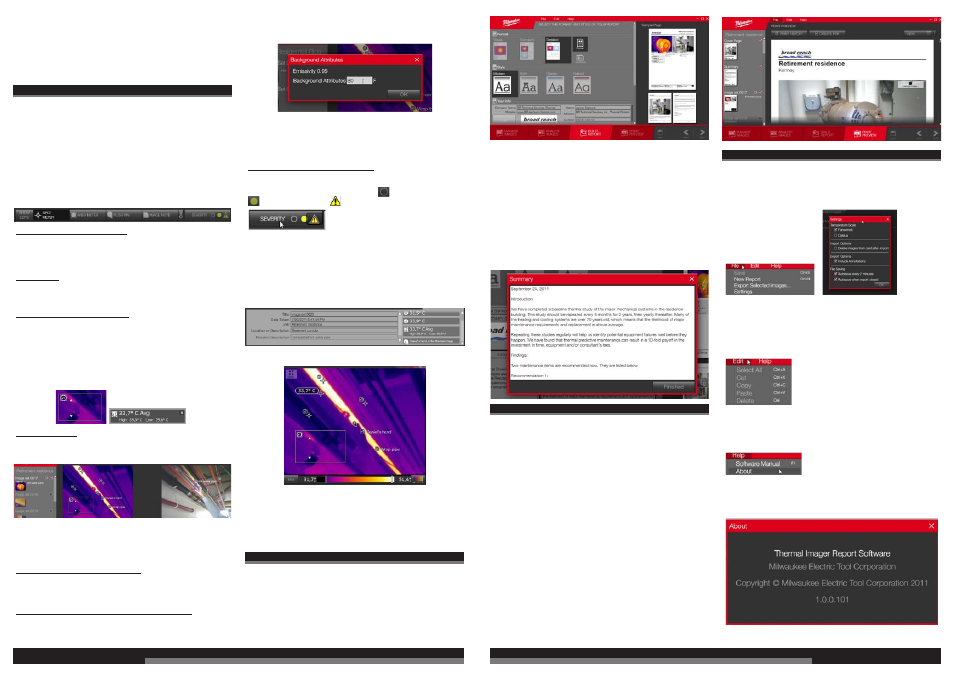

μαρκαρίσματα ή σχόλια. Κάντε κλικ στην κάτω μπάρα μενού στο εικονίδιο
ANALYSE IMAGES ή αν βρίσκεστε στο βήμα εργασίας MANAGE IMAGES
στο εικονίδιο > NEXT, για να βρεθείτε στην λειτουργία ANALYSE IMAGES.
Επιλέξτε την εικόνα που θέλετε να αναλύσετε είτε κάνοντας κλικ πάνω στην
προεπισκόπηση εικόνας στο αριστερό μέρος της οθόνης, είτε πατώντας τα
εικονίδια < BACK ή > NEXT. Στην εικόνα βλέπετε μια θερμική εικόνα στην
οπoία προστέθηκαν SPOT METER και IMAGE NOTES.
ΕΡΓΑΛΕΙΑ ΑΝΑΛΥΣΗΣ ΕΙΚΟΝΑΣ
Στην συνέχεια περιγράφονται όλα τα εργαλεία. Μπορείτε ανά πάσα στιγμή να
ξαναγυρίσετε στο βήμα εργασίας ANALYSE IMAGES για να κάνετε
περαιτέρω αλλαγές, ακόμα και αν ήδη έχετε συντάξει μία αναφορά.
ΥΠΟΔΕΙΞΗ: Μπορείτε πολύ εύκολα να σβήσετε σχόλια και επιγραφές από
μία εικόνα κάνοντας τις κλικ με το ποντίκι και στην συνέχεια πατώντας το
πλήκτρο Χ
Μπάρα εργαλείων για την επιλογή εικόνας:
Η προεπισκόπηση των εικόνων εμφανίζεται στο αριστερό μέρος της οθόνης.
Επιλέξτε μία εικόνα κάνοντας απευθείας κλικ επάνω της ή πατώντας τα
εικονίδια < BACK ή > NEXT.
Εργαλεία ανάλυσης:
ΕΜΦΑΝΙΣΗ ΣΧΟΛΙΩΝ (SHOW EDITS): Εμφανίζει ή κρύβει τα σχόλια που
έχετε προσθέσει στην εικόνα. Ακόμα και όταν αυτά είναι κρυμμένα
διατηρούνται στην αναφορά. Απλά είναι προσωρινά αόρατα. Αυτή η
λειτουργία είναι χρήσιμη αν θέλετε π.χ. να δείτε τί υπάρχει κάτω από τα
σχόλια.
SPOT METER: Αν αυτή η λειτουργία είναι ενεργοποιημένη εμφανίζεται σε
κάθε σημείο που βρίσκεται το βελάκι του ποντικιού η τιμή της θερμοκρασίας
σε εκείνο το σημείο. Κάνοντας αριστερό κλικ μαρκάρετε το σημείο η ένδειξη
θερμοκρασίας του σημείου προστίθεται στην εικόνα.
ΜΕΤΡΗΣΗ ΠΕΡΙΟΧΗΣ (AREA METER): Με αυτή την λειτουργία μπορεί να
μετρηθεί και να προστεθεί στην εικόνα η μέση θερμοκρασία μιας
συγκεκριμένης περιοχής της εικόνας. Τοποθετήστε το βελάκι του ποντικιού
στην γωνία της περιοχής που θέλετε να μαρκάρετε και κρατώντας πατημένο
το αριστερό κουμπί του ποντικιού μαρκάρετε την επιθυμητή περιοχή. Στην
περιοχή σημειώσεων που βρίσκεται στην κάτω δεξιά γωνία της οθόνης θα
εμφανιστούν η μέση, η μέγιστη και η ελάχιστη θερμοκρασία της περιοχής
που επιλέξατε. Το σύμβολο. ^ δείχνει το σημείο μέγιστης θερμοκρασίας της
περιοχής και το σύμβολο v την ελάχιστη.
Βλέπε εικόνα
ΠΙΝΕΖΑ (PUSH PIN): Με την ΠΙΝΕΖΑ μπορείτε να μαρκάρετε ένα σημείο της
εικόνας και να προσθέσετε για αυτό ένα σχόλιο. Το σχόλιο εμφανίζεται στην
περιοχή σημειώσεων και συμπεριλαμβάνεται στην αναφορά. Η ακόλουθη
εικόνα δείχνει ένα παράδειγμα:
Το σχόλιο γράφει « Το χέρι του Daniel στην θερμική εικόνα». Στην κανονική
φωτογραφία φαίνονται καθαρά το χέρι και η παλάμη, ενώ στην θερμική
εικόνα δεν διακρίνονται εύκολα. Αυτό το σχόλιο προστέθηκε λοιπόν με σκοπό
να διευκολύνει τον αποδέκτη της αναφοράς να διακρίνει το χέρι που δείχνει
σε έναν συγκεκριμένο σωλήνα.
ΣΗΜΕΙΩΣΗ ΣΤΗΝ ΕΙΚΟΝΑ (IMAGE NOTE): Με αυτήν την λειτουργία
μπορείτε να προσθέσετε στην εικόνα σύντομες σημειώσεις. Αυτές οι
σημειώσεις εμφανίζονται επίσης στην αναφορά.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΦΟΝΤΟΥ (BACKGROUND ATTRIBUTES): Με αυτήν
την λειτουργία μπορείτε να καθορίσετε έναν διορθωτικό συντελεστή για την
μέτρηση θερμοκρασίας, έτσι ώστε να αντισταθμιστούν λάθη της μέτρησης
που προέρχονται από την αντανάκλαση υπέρυθρης ενέργειας που
εκπέμπεται από γειτονικά αντικείμενα που δεν βρίσκονται μέσα στην εικόνα.
Ακολουθεί ένα παράδειγμα τέτοιας ρύθμισης.
ΥΠΟΔΕΙΞΗ: Αυτήν την λειτουργία την χρειάζεστε μόνο σε εξαιρετικές
περιπτώσεις, στις οποίες απαιτείται η μέγιστη δυνατή ακρίβεια μέτρησης.
Αυτή η λειτουργία δεν συνεισφέρει στην εμφάνιση διαφορών θερμοκρασίας,
οι οποίες είναι ως επί των πλείστων απαραίτητες κατά την αναζήτηση
σφαλμάτων.
ΒΑΘΜΟΣ ΣΗΜΑΝΤΙΚΟΤΗΤΑΣ (SEVERITY): Με αυτήν την λειτουργία
μπορείτε να προσθέσετε ένα σύμβολο στην θερμική εικόνα, με το οποίο
μπορείτε να κατατάξετε την εικόνα ανάλογα με τον βαθμό σημαντικότητάς
της. Η κλίμακα έχει ως εξής : ΧΑΜΗΛΗ (LOW) ΠΡΟΣΟΧΗ (CAUTION)
και ΚΙΝΔΥΝΟΣ (ALERT) .
Μπάρα σημειώσεων (Notes bar):
Σε αυτό το μέρος της οθόνης εμφανίζονται όλες οι IMAGE NOTES και τα
SPOT METER που έχετε προσθέσει. Επίσης εμφανίζονται και όλες οι
επιπλέον περιγραφές. Κάνοντας κλικ στα σύμβολα Διαστολή/Συρρίκνωση
δεξιά και πάνω από την μπάρα σημειώσεων μπορείτε να κρύψετε τις
σημειώσεις. Για να εμφανιστούν και πάλι ξαναπατήστε το σύμβολο.
Κρύβοντας την μπάρα σημειώσεων έχετε περισσότερο χώρο στην οθόνη για
την ανάλυση εικόνας.
Στην επόμενη φωτογραφία εμφανίζεται μια θερμική εικόνα που έχει
επεξεργαστεί με όλες τις διαθέσιμες λειτουργίες.
Ρύθμιση του φάσματος τιμών και της παλέτας χρωμάτων: Με τις λειτουργίες
στο κάτω μέρος της θερμικής εικόνας μπορείτε να ρυθμίσετε κατά βούληση
το φάσμα τιμών θερμοκρασίας της εικόνας καθώς και την παλέτα χρωμάτων.
Πειραματιστείτε άφοβα δοκιμάζοντας διάφορες ρυθμίσεις. Τα δεδομένα που
είναι αποθηκευμένα στα αρχεία της κάμερας θερμικής εικόνας δεν αλλάζουν
μέσω αυτών των ρυθμίσεων.
BUILD REPORT
Κάντε κλικ στο εικονίδιο BUILD REPORT κάτω μπάρα μενού. Κάνοντας το
αποθηκεύονται όλα τα δεδομένα της ανάλυσής σας και ανοίγει το μενού
δημιουργίας αναφοράς. (βλέπε την επόμενη εικόνα).
ÅËËÇNÉÊÁ
Η καλύτερη μέθοδος για να μάθετε τον χειρισμό της λειτουργίας αναφοράς
είναι να πειραματιστείτε διαλέγοντας τις διάφορες επιλογές για τις
γραμματοσειρές, το μέγεθος των γραμμάτων, να προσθέσετε ή να
αφαιρέσετε ένα εξώφυλλο ή λίστα περιεχομένων. Ενεργοποιήστε μετά την
λειτουργία PRINT PREVIEW. Μπορείτε άμεσα να δείτε τα αποτελέσματα των
αλλαγών που κάνατε πηγαίνοντας από το BUILD REPORT στο PRINT
PREVIEW και πάλι πίσω.
Για να εισάγετε κείμενο στην αναφορά κάντε κλικ στο πεδίο εισαγωγής
κειμένου. Το πεδίο γίνεται άσπρο και μπορείτε να γράψετε το επιθυμητό
κείμενο. Αν θέλετε μπορείτε να αντιγράψετε αποσπάσματα κειμένου από το
Windows Clipboard στο εξώφυλλο ή στην λίστα περιεχομένων. Με αυτόν τον
τρόπο σας δίνεται η δυνατότητα να προσθέσετε αποσπάσματα κειμένου από
άλλα έγγραφα αντιγράφοντάς τα από το πρωτότυπο κείμενο στο πεδίο
κειμένου του εξώφυλλου ή της λίστας περιεχομένων.
PRINT PREVIEW
Κάντε κλικ στο εικονίδιο PRINT PREVIEW στην κάτω μπάρα μενού.
Κάνοντας αυτό αποθηκεύονται όλες οι ρυθμίσεις μορφής και ανοίγει το μενού
PRINT PREVIEW. Αν θέλετε να αλλάξετε κάτι στην αναφορά γυρίστε απλά
στο προηγούμενο βήμα, κάντε τις αλλαγές που θέλετε και ξανακάντε κλικ στο
PRINT PREVIEW. Αυτήν την διαδικασία μπορείτε να την επαναλάβετε όσες
φορές θέλετε. Η δημιουργία μιας αναφοράς δεν χρειάζεται να είναι ένας
μονόδρομος. Απλά δοκιμάστε!
Για να αλλάξετε την εικόνα του εξώφυλλου πατήστε Αλλαγή Εικόνας (Change
Image) και αναζητήστε στα αρχεία του υπολογιστή την εικόνα που θέλετε να
χρησιμοποιήσετε.
Αν είστε ευχαριστημένοι με την μορφή και το περιεχόμενο της αναφοράς
κάντε κλικ στην SAVE και μετά στην ΕΚΤΥΠΩΣΗ ΑΝΑΦΟΡΑΣ (PRINT
REPORT) ή στην ΔΗΜΙΟΥΡΓΙΑ PDF (CREATE PDF) στο επάνω άκρο της
οθόνης. Μπορείτε να δημιουργήσετε διαφορετικές εκδόσεις για την ίδια
αναφορά. Κάθε έκδοση αποθηκεύεται σε ένα διαφορετικό αρχείο.
ΥΠΟΔΕΙΞΗ: Στο βήμα εργασίας PRINT PREVIEW μπορείτε ακόμα να
προσθέσετε ή να αφαιρέσετε σύνολα εικόνων από το βήμα εργασίας
MANAGE IMAGES. Για να αφαιρέσετε εικόνες από την αναφορά απλά
απενεργοποιήστε το τετράγωνο τσεκαρίσματος στην αριστερή μπάρα μενού
με τις επιλογές εικόνων. Μία εικόνα που έχει αφαιρεθεί από την αναφορά
μπορεί να ξαναπροστεθεί σε αυτήν ανά πάσα στιγμή. Για να προσθέσετε μία
εντελώς καινούρια εικόνα γυρίστε στο βήμα εργασίας MANAGE IMAGES.
ΜΕΝΟΥ ΑΡΧΕΙΑ, ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΙ ΒΟΗΘΕΙΑ (FILE, EDIT, HELP)
Τα μενού pull-down στο επάνω άκρο της οθόνης είναι πάντα διαθέσιμα
ανεξάρτητα από την τρέχουσα λειτουργία του λογισμικού.
Μενού File και File-Settings:
Με το μενού FILE μπορείτε να δημιουργήσετε μια καινούρια αναφορά, να
εξάγετε εικόνες που έχετε φορτώσει από την κάμερα θερμικής εικόνας σε
έναν φάκελο του υπολογιστή σας ή να αλλάξετε τις ρυθμίσεις του λογισμικού
(βλέπε την εικόνα που ακολουθεί):
Μενού EDIT:
Με το μενού EDIT μπορείτε να διαχειριστείτε τις εικόνες τις οποίες θέλετε να
χρησιμοποιήσετε σε μια εργασία.
HELP:
Κάντε κλικ στο εικονίδιο Εγχειρίδιο Λογισμικού (Software Manual) για να
ανοίξετε το εγχειρίδιο σε ένα ξεχωριστό παράθυρο. Κάντε κλικ στο εικονίδιο
About, για να εμφανιστεί ο αριθμός έκδοσης του λογισμικού.
