menüsoron az ANALYSE IMAGES-re, vagy - ha épp a MANAGE
IMAGES fázisban van - a NEXT gombra, hogy az elemzés
funkcióhoz jusson.
Válasszon ki egy képet az elemzéshez oly módon, hogy vagy a
képernyő bal oldalán látható előnézeti képre, vagy a < BACK, ill. a
> NEXT gombra kattint. Az ábrán egy hőképet láthat beillesztett
SPOT METER-rel és IMAGE NOTE-tal.

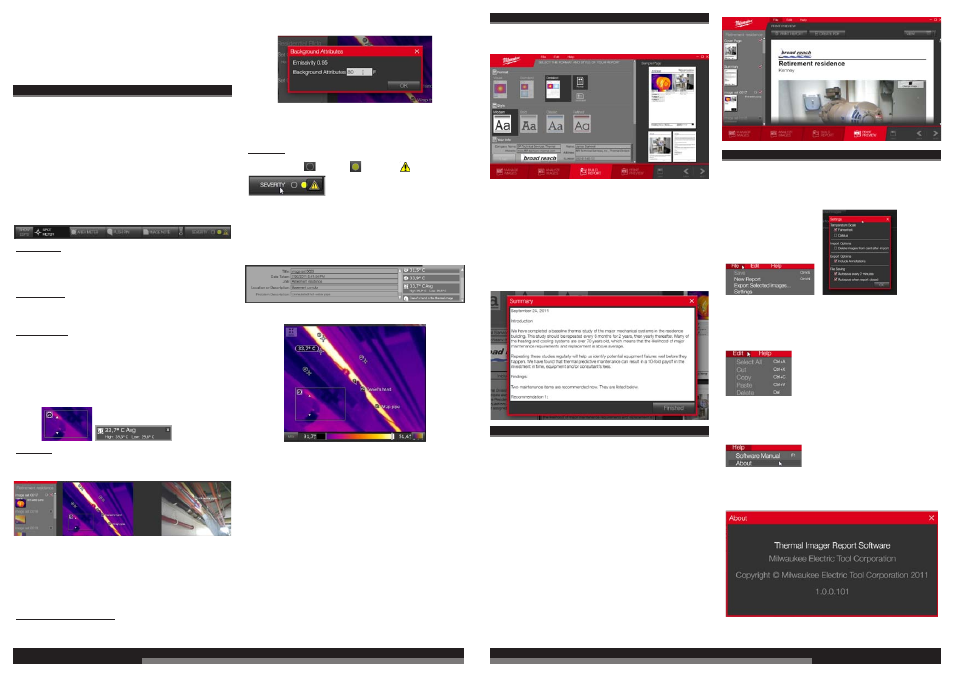

KÉPELEMZÉS ESZKÖZÖK
Az alábbiakban az összes eszköz leírását ismerheti meg. Bármikor
visszatérhet az ANALYSE IMAGES lépéshez, hogy további
módosításokat hajtson végre, még akkor is, ha már elkészített egy
reportot.
ÚTMUTATÁS: A képen lévő feliratokat egészen egyszerűen
törölheti az egérrel történő kijelöléssel, és az x-gombra való
kattintással.
A képkiválasztás eszköztára:
Az előnézeti képek a képernyő bal oldalán láthatók. Válasszon ki
egy képet módon, hogy vagy közvetlenül a képernyő bal oldalán
látható előnézeti képre, vagy a < BACK, ill. a > NEXT gombra
kattint.
Elemzés eszközök:
SHOW EDITS: Megjeleníti, vagy elrejti a képen található
megjegyzéseket. A megjegyzések akkor is megmaradnak a report
számára, ha épp nem láthatók. Csupán átmenetileg válnak
láthatatlanná. A megjegyzések elrejtése akkor hasznos, ha látni
szeretnénk, mi található a megjegyzés alatt.
SPOT METER: Ha ez a funkció be van kapcsolva, akkor az
egérrel az egész képen mozoghat, és a felvétel minden pontján
megjelenik a hőmérséklet. Az egér bal gombára kattintva SPOT
METER jelöléseket helyezhet el a hozzá tartozó hőmérséklettel.
AREA METER: Ezzel a funkcióval egy meghatározott terület
átlaghőmérsékletét mérheti és tekintheti meg. Helyezze az egeret
azon terület sarkába, amelyet ki kíván jelölni, tartsa lenyomva az
egér bal gombját, és a kijelölést húzza a kívánt területre. A
képernyő jobb alsó sarkában lévő jegyzetmezőben megjelenik a
kijelölt terület átlaghőmérséklete, valamint a legalacsonyabb és
legmagasabb hőmérsékleti érték. ^ a legmagasabb értéket mutatja
meg a területen. v a legalacsonyabb hőmérsékleti értéket mutatja
meg a területen.
Lásd a
ábrán
PUSH PIN: A PUSH PIN-nel egy pontot jelölhet meg és láthat el
kommentárral. A kommentár a kép alatti jegyzetmezőben jelenik
meg, és a reportba is bele kerül. Az alábbi ábra egy példát
szemléltet:
A kommentár: „Daniel keze a hőképen”. A normál fényképen a kar
és a kéz könnyen felismerhető, míg a hőképen nehezebben
azonosítható. Ezt a megjegyzést azért illesztették be, hogy a
report címzettjének megkönnyítsék a kar és a kéz felismerését,
amelyek egy bizonyos csővezetékre mutatnak.
IMAGE NOTE: Ezzel a funkcióval nagyon rövid utalásokat
jegyezhet fel a képen. Ezek a feljegyzések a reportban is
megjelennek.
BACKGROUND ATTRIBUTES: Ezzel a funkcióval korrekciós
faktort alkalmazhat a hőmérsékletmérésekre, hogy kompenzálja a
reflektált infravörös energiát, amelyet szomszédos tárgyak
sugároznak a képtartományon kívül. Az alábbiakban egy beállítási
példát láthat.
ÚTMUTATÁS: Arra a beállításra csak szélsőséges esetben van
szükség, amikor fontos a hőmérsékletmérés lehető legnagyobb
pontossága. Nem járul hozzá a hőmérsékletkülönbségek
kimutatásához, ami a hibakeresés legtöbb esetében szükséges.
SEVERITY: Ezzel a funkcióval szimbólumot helyezhet el a
hőképen, amely a hőkép jelentőségét jelöli három különböző
fokozatban: LOW CAUTION und ALERT .
Notes bar:
A képernyő ezen részén az Ön által elhelyezett minden IMAGE
NOTE és SPOT METER megjelenik. A kiegészítő leírások is
láthatóak. A Notes bar felett jobbra található elrejtés/megjelenítés
szimbólumokra kattintva a jegyzeteket elrejtheti. A Notes bar
ismételt megjelenítéséhez kattintson újra a szimbólumra. A Notes
bar elrejtésével több helye lesz a képelemzéshez.
Az alábbi ábra egy olyan hőképet mutat, amely az összes
rendelkezésre álló funkcióval került feldolgozásra.
Mérési tartomány és színskála beállítása: A hőképkijelző alsó
szakaszán lévő funkciókkal a mérési tartomány és a színskála
tetszés szerint módosítható. Itt minden gond nélkül kipróbálhat
különféle beállításokat. A hőkamera állományaiban tárolt adatok
nem változnak akkor sem, ha a képbeállítások módosulnak.
MAGYAR
BUILD REPORT
Kattintson az alsó menüsoron a BUILD REPORT-ra. Ezzel az Ön
összes elemzési adata mentésre kerül, és megnyílik a report
létrehozásának menüje (lásd az alábbi ábrán).
A legjobb módszer a reportfunkció megtanulására az írásmódok és
betűméretek, címlapok és tartalomjegyzékek különféle opcióinak
kipróbálása. Ezt követően kattintson a PRINT PREVIEW-ra.
Beállításai eredményét azonnal láthatja, ha ide-oda vált a BUILD
REPORT és a PRINT PREVIEW között.
Szöveg beviteléhez a reporthoz kattintson a szövegmezőre, hogy
fehérre változzon, és írja be a kívánt szöveget. Ha szeretné,
lehetősége van a Windows vágólapról szövegrészletet másolni a
címoldalra, vagy a tartalomjegyzékbe. Ezzel Önnek lehetősége
van arra, hogy más dokumentumokból szövegrészleteket vágjon ki
és illesszen be a címoldal, vagy a tartalomjegyzék
szövegmezőjébe.
PRINT PREVIEW
Kattintson az alsó menüsoron a PRINT PREVIEW-ra. Ezzel a
formátumbeállítások mentésre kerülnek, és megnyílik a PRINT
PREVIEW menü. Ha szeretne valamit módosítani a reportban,
térjen vissza egyszerűen az előző lépéshez, hajtsa végre a kívánt
módosítást és kattintson ismét a PRINT PREVIEW-ra. Annyiszor
léphet így ide-oda, ahányszor csak szeretne. A jelentés
elkészítésének nem feltétlenül kell lineáris folyamatnak lennie.
Próbálja ki egyszerűen.
A címoldalon található kép módosításához kattintson egyszerűen a
Change image-re, és keresse meg számítógépén azt a képet,
amelyet használni szeretne.
Ha elégedett a reporttal, kattintson a SAVE-re, majd a PRINT
REPORT-ra, vagy a CREATE PDF-re a képernyő felső részén.
Önnek lehetősége van ugyanazon reportot több különféle
verzióban is elkészíteni. Minden változat külön fájlban kerül
mentésre.
ÚTMUTATÁS: A PRINT PREVIEW lépésben még mindig van
lehetőség a MANAGE IMAGES lépésből képek beszúrására, vagy
eltávolítására. Képek eltávolításához a reportból vegye ki
egyszerűen a pipát a képkiválasztás bal oldali menüsorán. A már
eltávolított kép bármikor újra beilleszthető. Teljesen új kép
hozzáadásához menjen vissza a MANAGE IMAGES lépéshez.
FILE, EDIT ÉS HELP MENÜK
A felső eszköztár legördülő menüi a szoftvertől függetlenül mindig
aktívak.
File és File/Settings menük:
A File menüvel új reportot hozhat létre, ill. képeket exportálhat,
amelyeket a hőkameráról a számítógépe egyik mappájába letöltött,
vagy módosíthatja szoftver beállításait (lásd a következő ábrán):
Edit menü:
Az Edit menü-vel azokat a képeket rendezheti, amelyeket egy
munkafolyamatban szeretne feldolgozni.
Help menü:
Kattintson a Software manual-ra, hogy külön ablakban nyissa meg
a kézikönyvet. Kattintson az Info-ra, hogy megtekintse a szoftver
verzióját.
